Beschreibung
2.4 Betriebsanzeigen

Statusanzeige

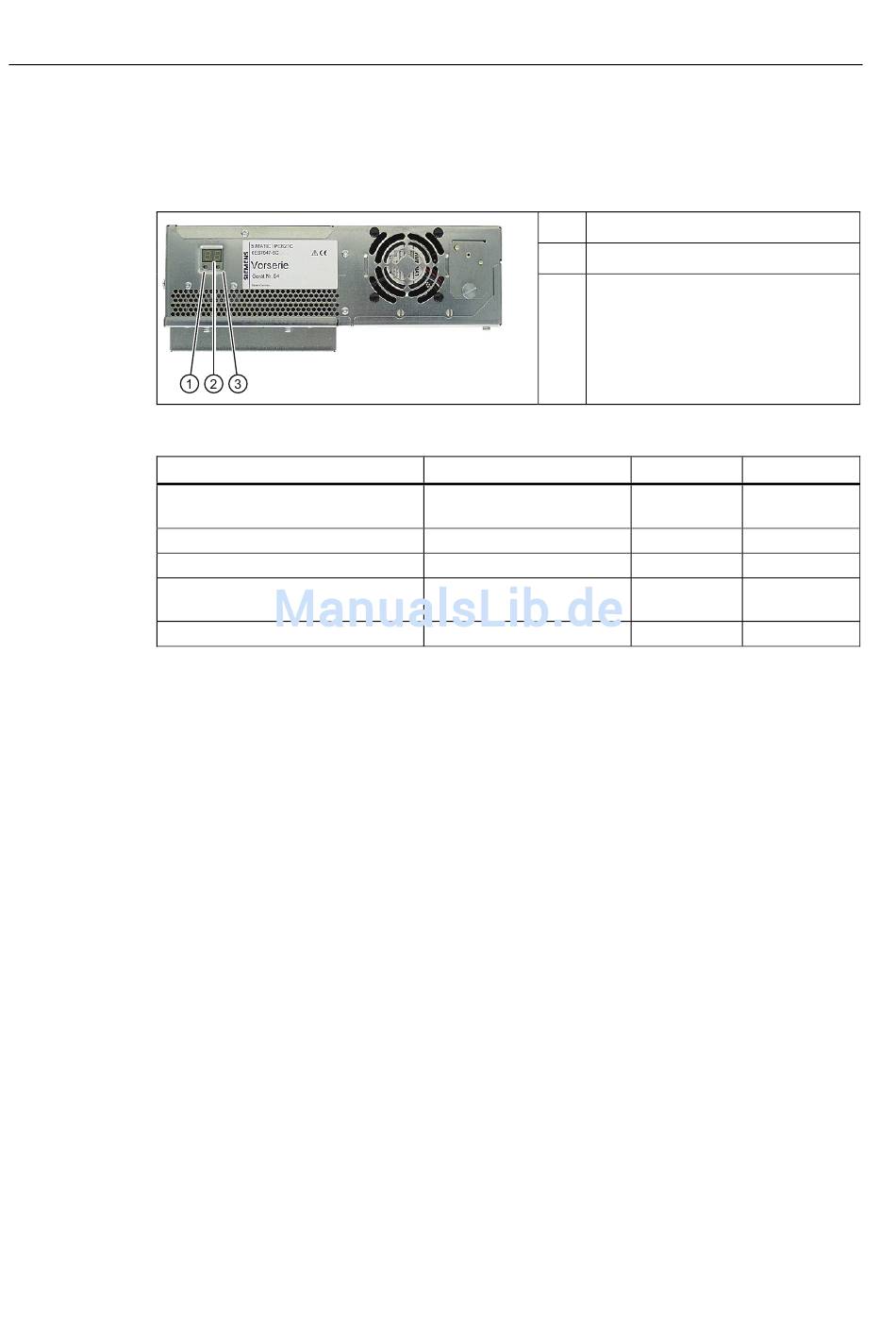

Die Statusanzeige besteht aus zwei 7-Segmentanzeigen und zwei dreifarbige LEDs.
Power On
(= Test der Statusanzeige)
BIOS-Selbsttest
BIOS-Selbsttest beendet
Betriebssystem läuft oder
applikationsgesteuert
Betriebssystem heruntergefahren
16
①
LED H1 (rot, gelb, orange)
②
2x 7-Segmentanzeige
③
LED H2 (rot, gelb, orange)
7-Segmentanzeige
88h
xxh (siehe BIOS-Postcode)
00h
00h
Aus
Getting Started, 09/2011, A5E02669076-03
LED H1 LED H2
Orange Orange
Aus Aus
Aus Aus
Aus Aus
Aus Aus
SIMATIC IPC627C
