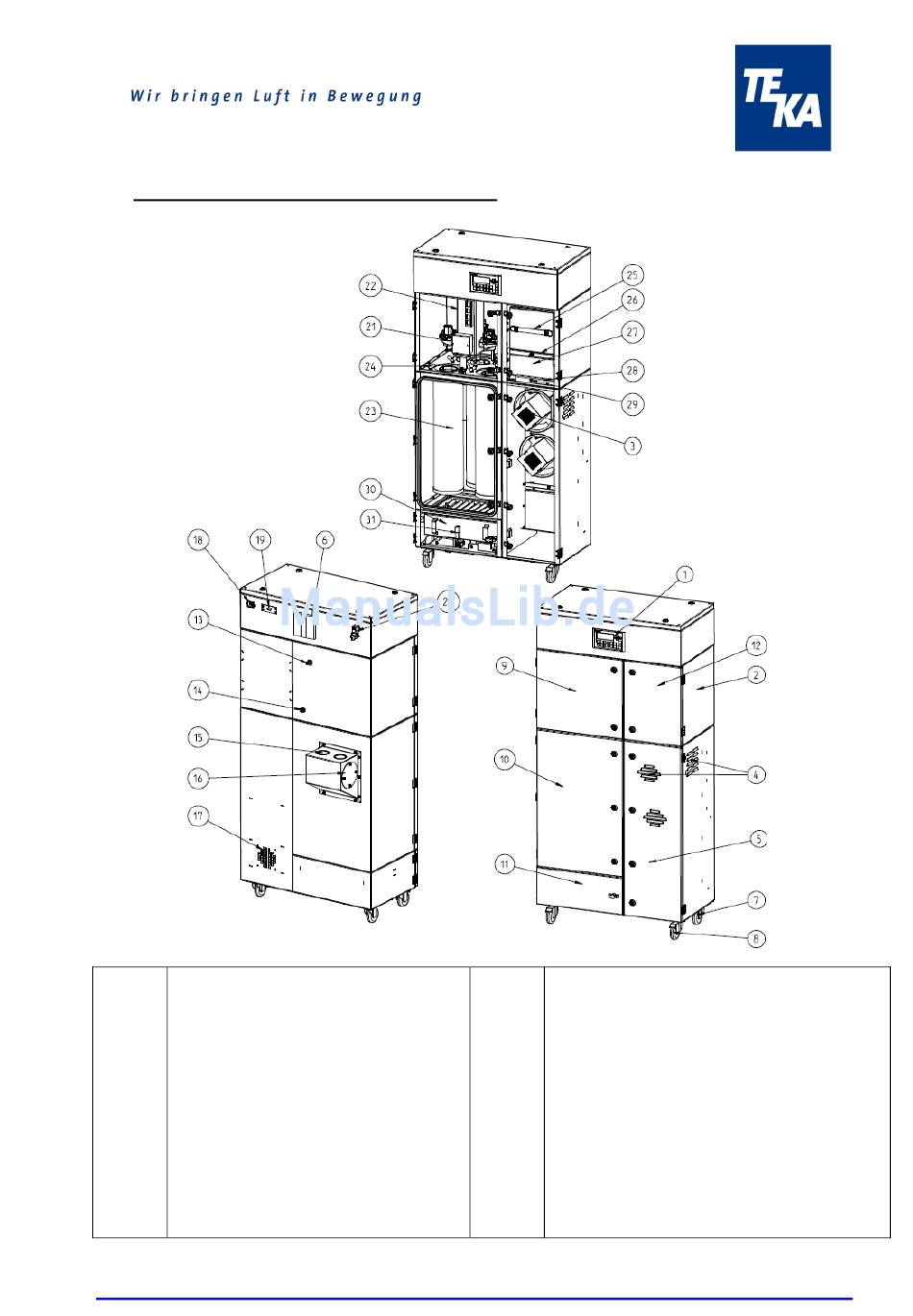

Zeichnung/Beschreibung der Elemente

Pos.1 Bedienfeld der Steuerung
Pos.2 Filterendstufengehäuse
Pos.3 Kühlluftfilter der Turbinen
Pos.4 Kühlluftöffnung
Pos.5 Wartungstür der Turbinen
Pos.6 Lüftungsgitter für Elektronik
Pos.7 Lenkrolle für Transport
Pos.8 Lenkrolle für Transport mit Bremse
Pos.9 Servicetür für Pneumatik
Pos 10 Filtertür
Pos.11 Staubsammeltür
Pos.12 Wartungstür für Filterendstufe
Pos.13 Schlauchtülle (Druckluftanschluss)
Pos.14 Ablassventil
Pos.15 Ansauggehäuse mit Ansaugstutzen
Pos.16 Anschluss für Dosiereinrichtung
BA_LFE-101_301_161207_D.doc
Pos.17 Ausblas Reinluft
Pos.18 Netzanschluss
Pos.19 Harting-Schnittstelle
Pos.20 Hartinganschluss für optionalen Absperrschieber
Pos.21 Magnetventile
Pos.22 Drucklufttank
Pos.23 Filterpatronen
Pos.24 Flügelschraube
Pos.25 Aktivkohlekassette
Pos.26 Zwischenrahmen
Pos.27 Filterendstufe
Pos.28 Hebevorrichtung
Pos.29 Stellschraube für Hebevorrichtung
Pos.30 Staubsammelbehälter
Pos.31 Spannhebel Staubsammelbehälter
