Zeichnung/Beschreibung Der Elemente - Teka Cartmaster - MV Bedienungsanleitung

1

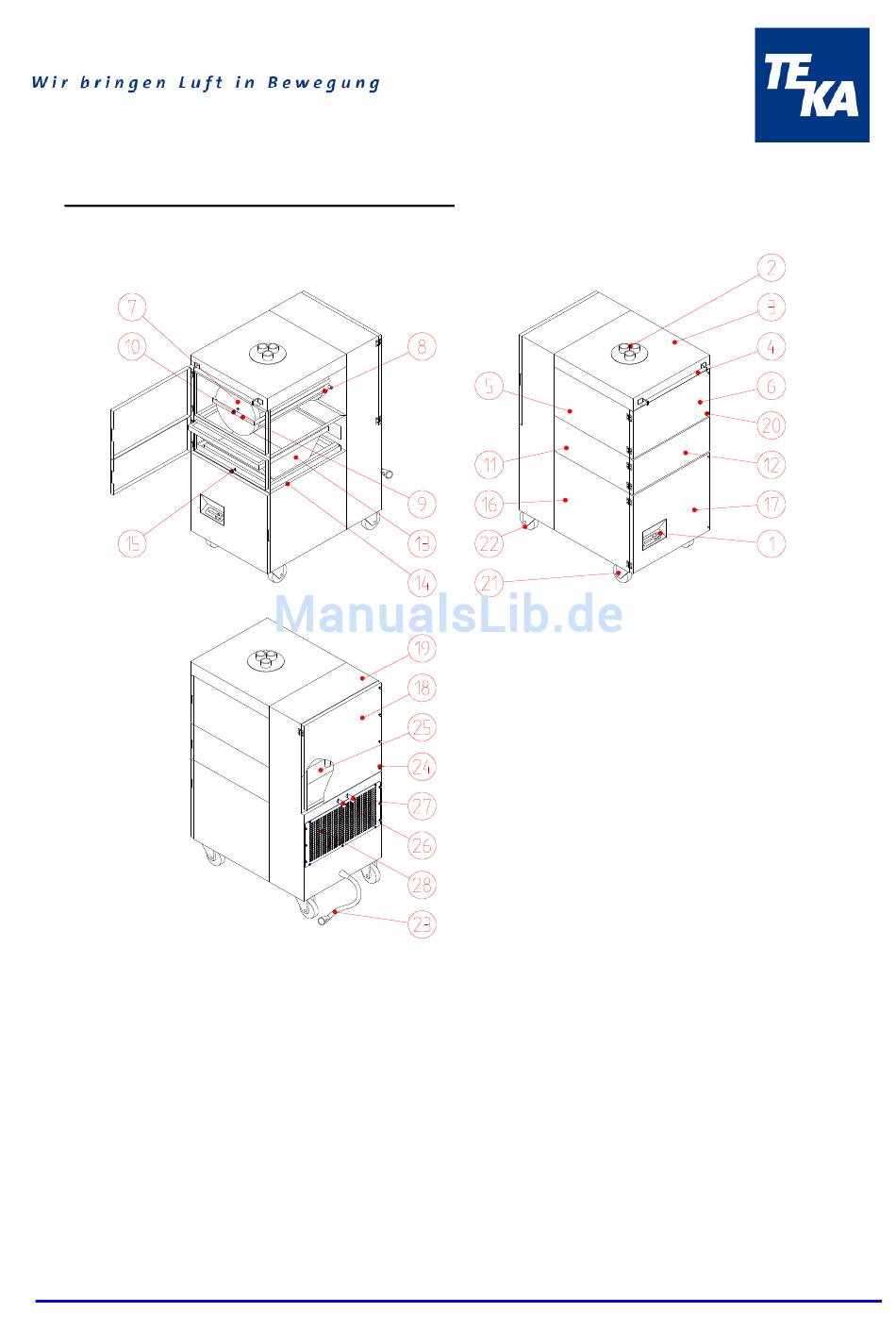

Zeichnung/Beschreibung der Elemente

Pos.1 Folientastatur
Pos.2 Anschlussstutzen 3xNW50
Pos.3 Gehäusedeckel
Pos.4 Handgriff
Pos.5 Patronengehäuse
Pos.6 Patronentür
Pos.7 Filterpatrone
Pos.8 Patronenführung
Pos.9 Patronenhalter
Pos.10 Feststellschraube für die Filterpatrone
Pos.11 Schubladengehäuse
Pos.12 Schubladentür
Pos.13 Staubsammellade
Pos.14 Hebevorrichtung
Pos.15 Feststellschraube für die Staubsammellade
BA_Cartmaster-MV_140122_D.doc
Zeichen-Nr. 04031702
Pos.16 Ventilatorgehäuse
Pos.17 Ventilatortür
Pos.18 Pneumatiktür
Pos.19 Pneumatik-/Schalldämmgehäuse
Pos.20 Hutmutter für Patronentür
Pos.21 Lenkrolle mit Bremse
Pos.22 Lenkrolle
Pos.23 Netzkabel mit Netzstecker und Drehrich-
tungskontrollleuchte: rot
Pos.24 Hutmutter für Pneumatiktür
Pos.25 Druckbehälter
Pos.26 Endstücktülle
Pos.27 Kugelhahn
Pos.28 Abdeckplatte mit Ausblasgittern
- 3 - 22.01.2014
