MONTAGE
1
Technische Daten:
– Betriebsspannung: 2 x 1,5 V DC (Batterien-Typ Micro)
– Schutzklasse: IP 30 ➔ keine Aussenmontage
– Betriebstemperatur: +5°C bis +40°C
– Masse (HxBxT): 80 x 80 x 22 mm
– Garantie: 2 Jahre
2
Montage:
Vor Anschluss des Gerätes die Montageanleitung bitte sorgfältig lesen.
Die Reichweite von Funksteuerungen wird durch die gesetzlichen Bestimmungen für Funkanlagen und die baulichen Gege-
benheiten begrenzt. Bitte achten Sie bei der Projektierung darauf, dass ausreichender Funkempfang gewährleistet ist.
Um die Empfangsqualität nicht zu beeinträchtigen, sollte bei der Installation darauf geachtet werden, dass ein Mindestab-
stand von 30 cm zwischen einem Chronis RTS und einem Funkempfänger eingehalten wird.
Chronis RTS sollten nicht in direkter Nähe metallischer Flächen installiert werden. Starke lokale Sendeanlagen (z.B: Funk-
Kopfhörer) deren Sendefrequenz mit der des Chronis RTS identisch ist, können die Funktion beeinflussen.
Somfy AG
8303 Bassersdorf
Tel. 001/838 40 30
Tél. 026/400 04 10
www.somfy.ch
inteo

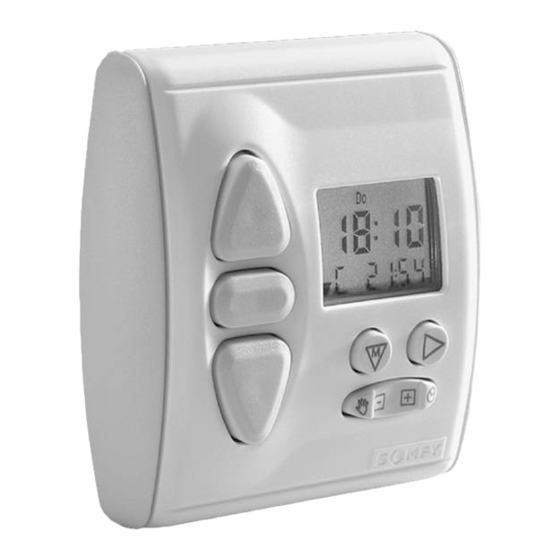

Chronis RTS ist die Funk-Programmschaltuhr aus dem neuen inteo-
Steuerungsprogramm von SOMFY, die Ihre elektrisch betriebenen Rolllä-
den oder Außenstoren steuert. Da die Befehle per Funk übertragen wer-
den, reduziert sich der Installationsaufwand erheblich. Die Funkreichweite
beträgt bis zu 300 Meter im freien Feld und ca. 20 Meter in Gebäuden.
Chronis RTS ermöglicht verschiedene Betriebsarten, die alle individuellen
Anforderungen per Tastendruck erfüllen:
• Wochenschaltuhr:
Für jeden Wochentag können andere Schaltzeiten programmiert werden.
• Cosmic-Funktion (Jahreszeitfunktion):
Die Schaltzeiten für das automatische Öffnen und Schliessen werden
auf die Jahreszeiten abgestimmt.
• SEC-Funktion (Sicherheitsfunktion/Zufallsgenerator):
Durch eine spezielle Betriebsart (wird vom Benützer gewählt) vermit-
telt die Chronis Uno den Eindruck eines bewohnten Hauses (automati-
sche Befehle werden in einer Zeitverschiebung von +/- 15 Minuten um
den programmierten Schaltzeitpunkt gegeben).
Fax. 001/836 41 95
Fax. 026/400 04 15
support@somfy.ch
Bedienung
Chronis RTS
80 mm
80 mm
22 mm
6/01

Werbung

loading

Verwandte Anleitungen für SOMFY inteo Chronis RTS

Inhaltszusammenfassung für SOMFY inteo Chronis RTS

  • Seite 1 Chronis RTS Chronis RTS ist die Funk-Programmschaltuhr aus dem neuen inteo- Steuerungsprogramm von SOMFY, die Ihre elektrisch betriebenen Rolllä- den oder Außenstoren steuert. Da die Befehle per Funk übertragen wer- den, reduziert sich der Installationsaufwand erheblich. Die Funkreichweite beträgt bis zu 300 Meter im freien Feld und ca. 20 Meter in Gebäuden.

  • Seite 2: Montage

    Die Vorgehensweise für das Einlernen eines Chronis RTS auf einen Funkempfänger hängt von der Programmiertaste Art des verwendeten Empfängers ab. Gehen Sie daher Schritt für Schritt die ausführliche Beschrei- bung der entsprechenden Einlern-Abläufe in der Gebrauchsanleitung durch, welche den einzelnen SOMFY RTS-Funkempfängern beiliegt. EINLERNEN • Aktivieren Sie den von Ihnen verwendeten Empfänger.

  • Seite 3: Betriebsart Auswählen

    C.2 Einstellen der Uhrzeit Bevor die Zeit eingestellt werden kann, muss zunächst die Sommer- oder die Winterzeit eingestellt werden. Das Gerät ist werkseitig auf Winterzeit eingestellt (siehe C.1). SET-Taste kurz drücken ➔ Uhrzeit blinkt Uhrzeit mit Taste einstellen SET-Taste kurz drücken (speichern) ➔...
  • Seite 4 D.3 Cosmic 1 (Betriebsart COS 1) Bei dieser Betriebsart öffnet und schliesst die Anlage ungefähr bei Sonnenaufgang und Sonnenunter- gang (passt sich automatisch den Jahreszeiten an). Durch Eingabe einer Differenzzeit können der Öffnungs- und Schliessvorgang unabhängig voneinander um bis zu +/- 1 h 59 Min. in Relation zum Sonnenauf- oder -untergang geändert werden. Durch Eingabe besonderer Sperrzeiten kann insbesondere vermieden werden, dass in den Sommermo- naten Befehle zum Schliessen oder Öffnen zu früh oder zu spät übermittelt werden.

  • Seite 5: Eigenschaften Der Batterie

    2. Verkabelung der Installation und Stromversorgung des nicht an. Antriebs überprüfen. 0165 Hiermit eklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen und anderen relevanten Vorschriften der Direktive 1999/5/EC entspricht. Die Konformitätserklärung kann abgerufen werden unter der Internet-Adresse www.somfy.com, Klausel CE...
