Anschlüsse
Front Panel Anschlüsse
Lautsprecher - J23
Der Lautsprecher vom PC-Gehäuse kann an den 4-Pin-
Anschluß J23 angeschlossen werden.
Tastaturschloß (KeyLock) - J24
Der 5-Pin-Anschluß J24 steht zum Anschluß der Betriebs-
anzeige LED (Pin 1 und 3) sowie des Tastaturschlosses (Pin
4 und 5) zur Verfügung. Pin 2 ist unbeschaltet. Manche
Computergehäuse haben einen Schlüsselschalter, mit dem
sich die Tastaturfunktion abschalten läßt.
Hardware Reset - J25
Der 2-Pin Hardware-Taster ist mit Anschluß J25 zu
verbinden. Das Überbrücken der Kontakte bewirkt ein
Neustart des Systems.
Green-LED - J29
Schließt man an J29 eine Leuchtdiode an, so signalisiert diese
durch Leuchten, daß der Stromsparmodus zur Zeit nicht aktiv
ist.

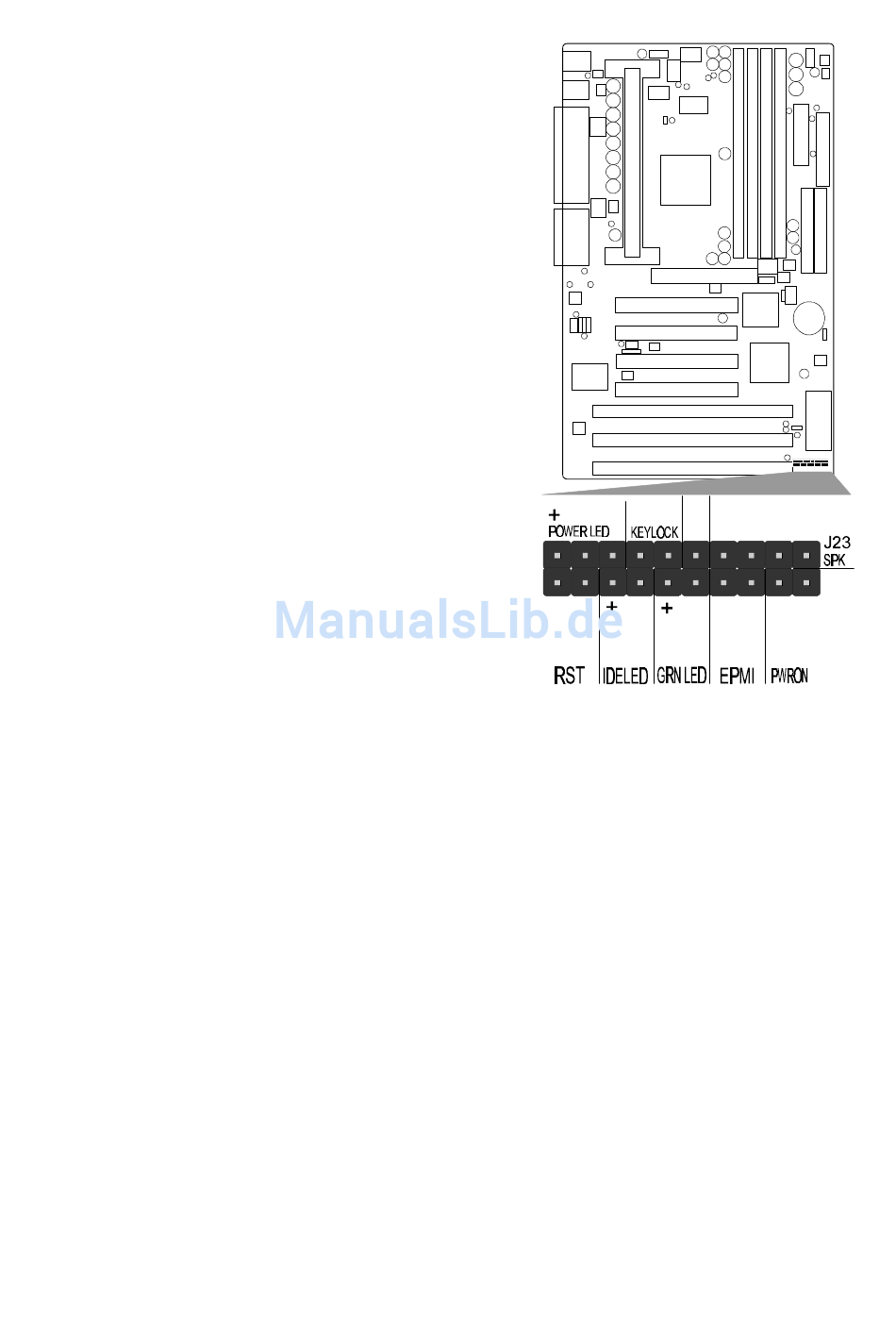

Abbildung 2-26
IDE LED - J27
Die Leuchtdiode, die Aktivitäten des onboard IDE-Kontrollers
anzeigt, wird an den 2-Pin-Anschluß J27 angeschlossen.
EPMI-Anschluß - J28
An J28 läßt sich ein Taster für die Hardware System
Management Schnittstelle anzuschließen. Per Tastendruck
kann dann das System in den Stromsparmodus gefahren
werden. Bei nochmaligem Tastendruck wacht das System
wieder auf.
ATX-Ein/Aus-Taster - J26
An den 2-Pin-Anschluß S26 läßt sich ein Taster (nicht rastend)
anschließen, mit dem das ATX-Netzteil ein- und ausschalten
läßt.
Handbuch Spacewalker HOT-663 - Seite 19
