CMOS löschen - J18
Mit Jumper J18 läßt sich der CMOS-Speicher des Mainboards zurücksetzen. Dieser
Speicherbereich befindet sich im Giga I/O Chip.
Dieser Löschvorgang wird wie folgt durchgeführt:
1) PC ausschalten,
2) Jumperkappe von J18 Position 1-2 entfernen,
3) Jumperkappe für einige Sekunden auf J18
Position 2-3 setzen,
4) Jumperkappe von J18 Position 2-3 wieder
entfernen,
5) Jumperkappe auf J18 Position 1-2 wieder
setzen,
6) PC einschalten.

Flash EEPROM Programmierspannung - J21

Das HOT-663 Mainboard ist mit einem Flash
EEPROM für das BIOS bestückt. Das BIOS
enthält Software für den Bootvorgang, Selbsttest,
Initialisierung der Hardware, grundlegende Ein-/
Ausgabe-Routinen, usw. Mit einem Flash-
Programm läßt sich die BIOS-Version des HOT-
661 Mainboards erneuern.
Mit J21 kann die Programmierspannung auf 5 oder 12 Volt eingestellt werden.

Onboard Soundchip Einstellung - J16

Das HOT-663 Mainboard verfügt über ein YAMAHA PCI Audio-Kontroller mit Wavetable-
Synthesizer. Dieser Chip kann mit J16 ein- und ausgeschaltet werden. (Position s. Bild 2-25)
Onboard Soundchip eingeschaltet
Einschalten über Tastatur und/oder PS/2 Maus - J1
Das HOT-663 Mainboard läßt sich über die angeschlossene Tastatur und/oder PS/2-Maus
einfach einschalten. Bei entsprechender Konfiguration braucht der Anwender nur die
eingestellte Tastenkombination (STRG + Funktionstaste) einzugeben oder einen Doppelklick
mit der PS/2-Maus auszuführen, um das Mainboard einzuschalten.. (
Einschalten über eine serielle Maus
wird nicht unterstützt)
Zur Konfiguration der Einschalt-
funktion muß Jumper J1 entsprechend
nebenstehender Tabelle, sowie die
Bios-Einstellungen "POWER ON
Function" und "Hot Key Power ON" in
der Kategorie "Integrated Peripherals"
(siehe Seite 43) eingestellt werden.
J21 Pin 2-3 geschlossen für 5V Programmierspannung
(Hersteller: SST, Winbond, Atmel)
J21 Pin 1-2 geschlossen für 12V Programmierspannung
(Hersteller: MX, i = Intel)
Tabelle 2-4
Onboard Soundchip ausgeschaltet
Einschalten mit Einschalten mit
PS/2-Maus PS/2-Tastatur
Nein Nein
Nein Ja
Ja Nein
Ja Ja
Handbuch Spacewalker HOT-663 - Seite 18

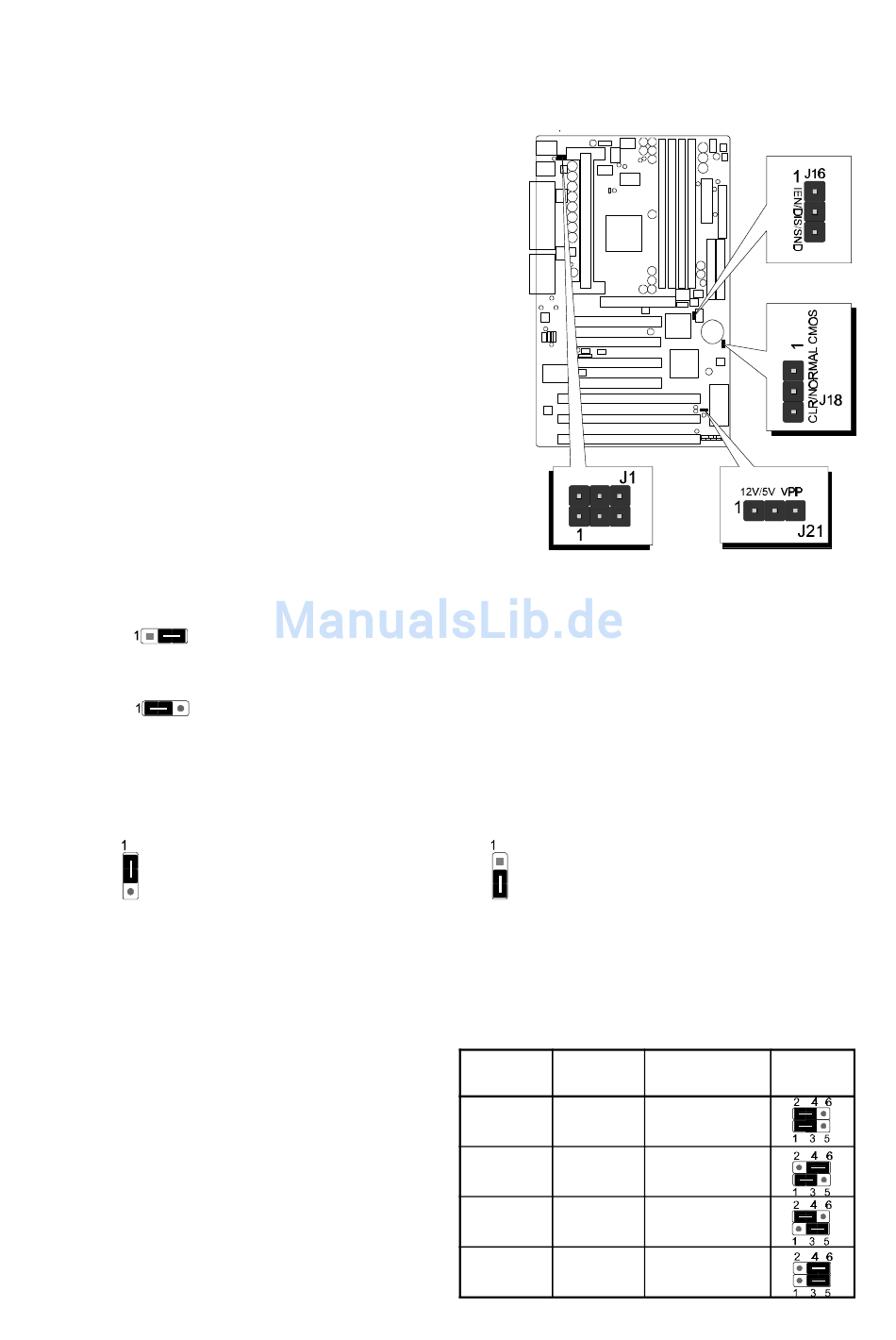

Bild 2-25
Bemerkung: Das
Bios-Einstellung
Jumper
"Integrated Peripherals"
J1
"Power ON Function"
Button only
HOT-Key
Mouse Left/Right
Both
