JON

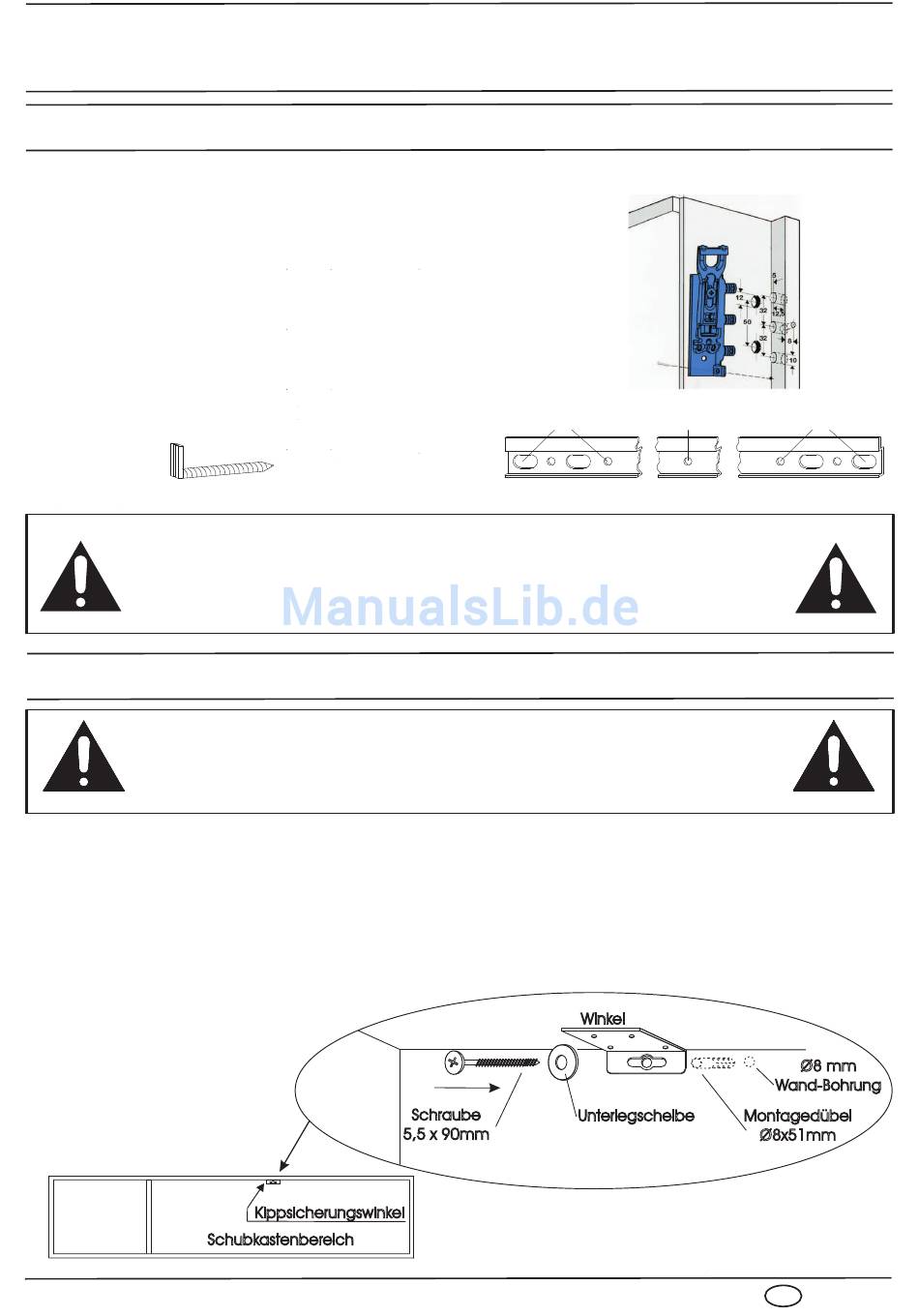

Wandbefestigung
Wandmontage von Stand- und Hängeelementen
Alle Stand- und Hängeelemente müssen für die Wandbefestigung vorbereitet werden.
Bei Elementen, die aufgehängt werden, verwenden Sie
immer die mitgelieferte Aufhängeschiene! Verschrauben
Sie die Schiene mit den Schrauben 5,5 x 60 mm.
(Abb. rechts)
Bei Standelementen können alternativ die Wand-
haken 5 x 50 mm verwendet werden, um einen
größeren Abstand zur Wand zu ermöglichen. Diese
Alternative verwenden Sie, wenn z.B. eine Sockel-
Schraube 5,5 x 60
Schraube 5,5 x 60
Schraube 5,5 x 60
leiste an der Wand verbleiben soll.
Wandhaken 5 x 50 mm nur als Kippsicherung verwenden!
LINKS
MITTE
RECHTS
Fehlerhafte Montage kann zum Herunterstürzen des Korpusses führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je
2 Schrauben angedübelt werden! Die Befestigungsmittel und die Wand
sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie
entsprechende Spezialdübel! Nicht im Lieferumfang enthalten!
Wandmontage Typen 2171/ 2172 / 3131
Um eine Verletzungsgefahr durch das Kippen der Unterteile nach
vorne zu vermeiden, ist es zwingend erforderlich, dass diese
Elemente gesichert werden. Für Leichtbauwände benötigen Sie
Spezialbefestigungsmittel (nicht im Lieferumfang)
Die Unterteilelemente Typ 2171 / 2172 / 3131 müssen gegen das Kippen nach vorne gesichert
werden. Hierzu demontieren Sie zunächst den Schubkasten. Der Kippsicherungswinkel ist werkseitig
im oberen Bereich der Rückwand mittig montiert.
Bohren Sie mit einem 6mm Bohrer durch das Langloch des Winkels in die Rückwand ein Loch.
Befestigen Sie den Korpus
, wie in der unteren Grafik dargestellt, mit der Zimmerwand. Hierzu
verwenden Sie die
5,5 x 90mm Schraube, die Unterlegscheibe sowie den 8mm Montagedübel.
Winkel
Ø8 mm
Wand-Bohrung
Schraube
Unterlegscheibe
Montagedübel
5,5 x 90mm
8x51mm
Ø
Kippsicherungswinkel
Schubkastenbereich
D
6
