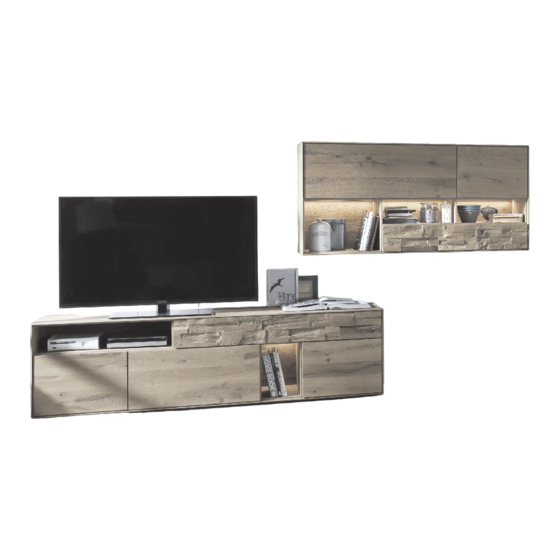

- Seite 2 BENT Montageanweisung+ Gebrauchs- und Pflegeanleitung...
-
Seite 3: Inhaltsverzeichnis
Vor der Montage sind die Wand und die Befestigungsmittel auf Eignung zu prüfen! Für Leichtbauwände benötigen Sie spezielle Befestigungsmittel (nicht im Lieferumfang). Alle Standelemente des Modells Bent müssen darüber hinaus, wie auf Seite 7 beschrieben, an der Wand befestigt werden. Beachten Sie besonders die mit gekennzeichneten Punkte dieser Montageanweisung! 1. -
Seite 4: Übersicht Aufbauplan
Tel. +49 (0)2586 / 889-30, -20 ein Aufbauplan mit Fax: +49 (0)2586 / 8771 Frontansicht der Wohn- wand bei. Sortieren Sie die Verpackungseinheiten 1169 nach der Zeichnung. Bent Korpuselemente 9083 0055 sind werkseitig vormontiert. Lediglich Zubehörteile, Regalelemente 2198 und Beleuchtungen müssen montiert werden. -
Seite 5: Vitrinenbeleuchtung
BENT Beleuchtung Montage der Vitrinenbeleuchtung 1. Die Glasböden werden mit einer Beleuchtungsersatzleiste aus Holz geliefert. Zur Montage der Glasbodenbeleuchtung entfernen Sie die Holzleiste vom Glasboden (Abb. 1). Abb. 1 2. Bohren Sie an der rechten Seite mit einem 8mm Bohrer ein Loch, an der die Beleuchtung später an der Rückwand anliegen wird. -
Seite 6: Nischenbeleuchtung Typ 6141/6145
BENT Beleuchtung Montage der Nischenbeleuchtung für Element 6141/6145 1. Entnehmen Sie den Fachboden, indem Sie die vier Beschläge lösen (Drehrichtung links) und den Boden nach oben entnehmen. 2. Bohren Sie hinter dem Boden mit einem 10mm Bohrer durch die Rückwand. -
Seite 7: Regalbeleuchtung
BENT Beleuchtung Montage der Regalbeleuchtung 1. Verlegen Sie die Kabel von vorne durch die Bohrungen in der Rückwand. 2. Entfernen Sie den Klebeschutz an der Beleuchtung und kleben Sie diese mittig in die Nute der Leiste. LED Beleuchtung NUTE Fachboden mit Leiste... -
Seite 8: Allgemeine Hinweise Zum Anschluss
BENT Allgemeine Hinweise zum Anschluss der Beleuchtung Verkabelung der Beleuchtung Bei dem Modell Bent gibt es keinen klassischen Fußschalter. Anstatt dessen wird ein Berührungsschalter eingesetzt. Folgende Artikel werden Ihnen geliefert: Zuleitung Vorschaltgerät Berührungsschalter LED-Beleuchtung (15/30W) Den Schalter können Sie an einer Außenseite montieren. Die Position ist frei wählbar. Schieben Sie den Berührungsschalter auf und fixieren Sie diesen mit Hilfe der beiliegenden Schraube. -
Seite 9: Aufstellen Der Wohnwand Stellfläche Vermessen
BENT Aufstellen der Wohnwand Stellfläche vermessen und festlegen von Wand zu Wand Bevor Sie mit dem Aufbau beginnen, links oder rechts bündig vermessen Sie genau die Stellfläche und mittig überprüfen Sie den Platzbedarf. Stellfläche ausloten, Bodenunebenheiten berücksichtigen Beginnen Sie mit dem Aufbau am höchsten Bodenpunkt. -
Seite 10: Montage Unterteilelement
BENT Wandbefestigung Die Typen 2191, 2192, 2195, 2196, 2221, 2222, 2225 und 2226 können als Unterteil- oder Hängeelemente verwendet werden. Wenn Sie das Element als Hängeelement verwenden möchten, benötigen Sie den Wandmon- tagebeschlag 7110-1099! Dieser ist nicht im Lieferumfang enthalten und ist separat zu bestellen. -
Seite 11: Sockel / Soundsockel
BENT Sockel Montage Sockel 1. Montieren Sie die Sockel-Retouren mit dem Sockelvorderstück. Sockel - Retouren Hierzu stecken Sie jeweils einen Excenter und einen Dübel (8x30) in die Sockel-Retouren. Schrauben Sie in das Sockelvorderstück links und rechts einen Einschraubbolzen ein. (Abb. 1) Sockelvorderstück... - Seite 12 BENT Sockel 3. Legen Sie den Korpus rückseitig auf eine ebene, saubere und weiche Unterlage hin. Halten Sie die Schablone zur Montage der Sockefüße seitlich und mit der Hinterkante des Korpus bündig an den Unterboden. Bohren Sie nun die Schraubpunkte mit einem 3mm Bohrer vor. Drehen Sie die Schablone und widerholen Sie den Vorgang auf der anderen Seite.
-
Seite 13: Front - Montage
BENT Front Montage Schubkastenvorderstück 1. Geben Sie an die sechs Dübelbohrungen des Schubkastenvorderstücks einen Tropfen Leim an. Dübelbohrungen Dübelbohrungen 2. Schieben Sie das Schubkastenvorderstück auf die Schubkastenzargen. 3. Verschrauben Sie, mit Hilfe der Griffschrauben, das Schubkastenvorderstück mit den Schub- kastenzargen. -
Seite 14: Blende Raumteile
BENT Front 2. Bei einigen Typen können die Türen rechts oder links angeschlagen werden. Aus diesem Grund sind die Kreuzmontageplatten und der Tip-On Beschlag nicht vormontiert. Die Seiten sind jedoch vorgebohrt. Entscheiden Sie sich wie Sie die Türen anschlagen wollen. Soll die Tür nach rechts aufgehen, müssen Sie die Kreuzplatten rechts montieren und umgekehrt. -
Seite 15: Klappe
BENT Front Das Gegenstück des Verbindungsbeschlags ist bereits in den Korpus montiert, so dass Sie die Blende nur noch aufschieben müssen. Montage Klappe Bei den Hängeelementen mit Klappe (Typ 1161 / 1165) werden die Fronten separat geliefert. 1. Montieren Sie zunächst die drei Topfbänder in die Klappe. Hierzu stecken Sie das Topfband in die 35mm Bohrung der Front und verschrauben diese mit den 3,5x17mm Linsenkopfschrauben. -
Seite 16: Tür
BENT Beschlagseinstellung Türen Türen einstellen Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus richtig ausgerichtet ist. Hinweis: Falls ein Tip-On Beschlag verwendet wird, ist dieser vor dem Ausrichten einzusetzen. À Ist ein Nachstellen notwendig, können Sie die Türen wie in Abb.1 einstellen. -
Seite 17: Pflegetipps
Dabei sollten Sie längs zur Holzrichtung vorsichtig abreiben. Hierdurch entfernen Sie die obere Wachsschicht, welche die Verschmutzung enthält. Um anschließend wieder einen gleichmäßigen Glanz zu erhalten, polieren Sie die gereinigte Fläche mit dem Pflegewachs aus dem Hartmann Pflegeset. Auch Flächen, die Sie häufig feucht abreiben, sollten von Zeit zu Zeit nachgewachst werden, da mit dem Abreiben auch immer etwas von der Oberfläche abgetragen wird.
