CAYA
Wandbefestigung

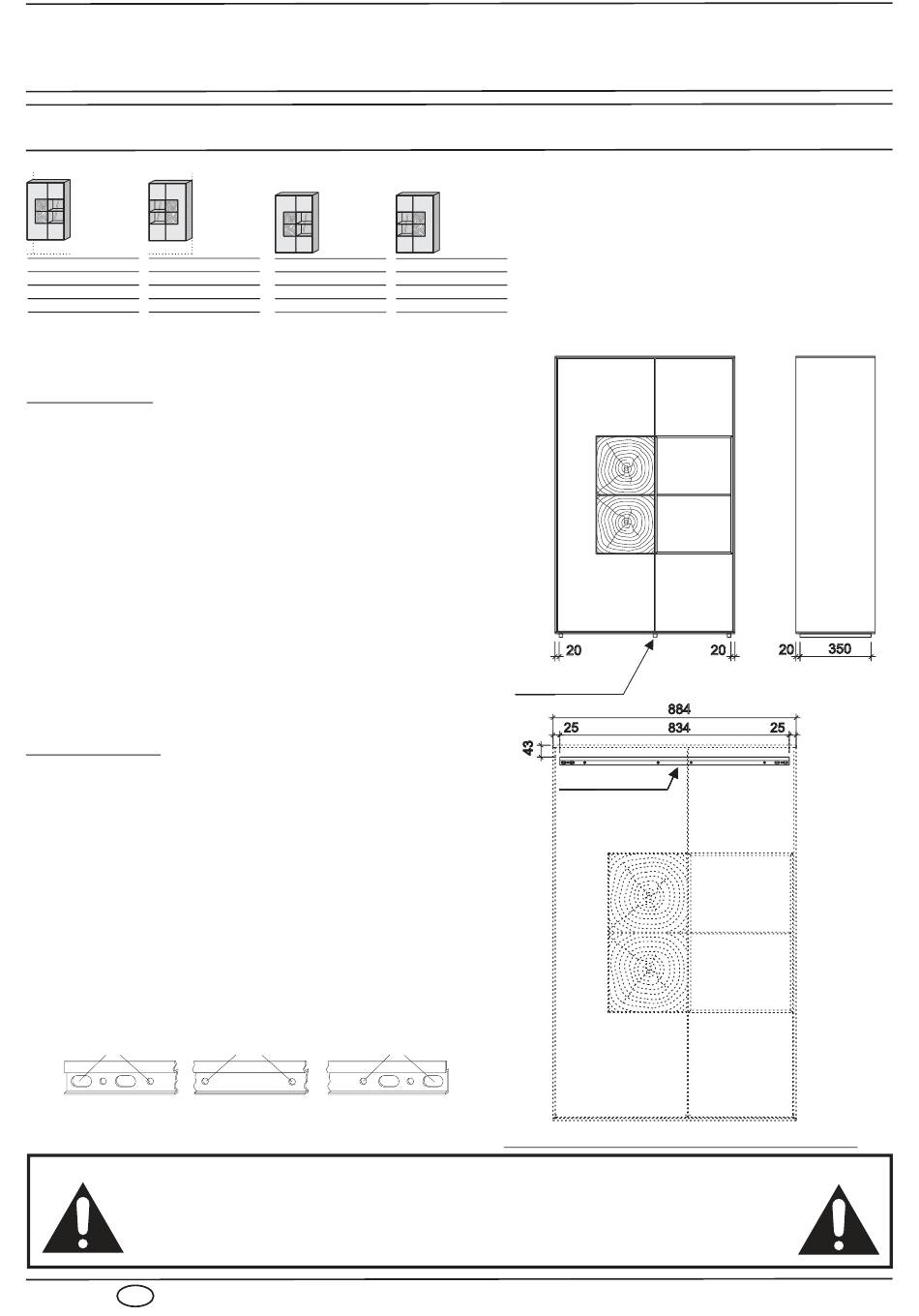

Wandmontage Stand- / Hängeelement 7086 bis 7089 / 7091 bis 7098
Hängeelement li. Hängeelement re.
B 88,5 H 136,5 T 39 B 88,5 H 136,5 T 39
7091 A li. 7092 A re.
7095 W li. 7096 W re.
7086 F li. 7087 F re.
Die Typen 7086 bis 7089 sowie 7091 bis 7098 können sowohl als Hängeelement als auch als Stand-
element verwendet werden.
Standelement
Wenn Sie das Element als Standelement
verwenden möchten, müssen Sie hierzu
die Sockelleisten montieren. Diese liegen
jeder Type bei. Positionieren Sie die Leiste,
wie in der Abbildung 1 dargestellt und
verschrauben diese mit je zwei
Schrauben.
Zur Kippsicherung verwenden sie die mitge-
lieferten Aufhängebeschläge, die
Kunststoffdübel sowie die Ø5,5x60 Zylinder-
kopfschrauben und die Aufhängeleiste. Die
Montagepunkte entnehmen Sie aus dem
Punkt „Hängeelement".
Hängeelement
Wenn Sie das Möbel als Hängeelemet
verwenden möchten, werden die Sockel-
leisten nicht benötigt. Legen Sie die Position
des Elements an der Zimmerwand fest und
montieren anschließend die Aufhänge-
schiene wie in Abb.2 und Abb.3 dargestellt.
Verwenden Sie zur Montage die mitge-
lieferten Ø8mm Kunststoffdübel und die
Ø5,5x60 Zylinderkopfschrauben.
Anschließend hängen Sie das Möbel an
die Wand und richten diesen aus.
Schraube 5,5 x 60
LINKS
Fehlerhafte Montage kann zum Herunterstürzen des Korpus führen!
Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben an-
gedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung
zu prüfen. Für Leichtbauwände verwenden Sie entsprechende
D
7
Standelement li.
B 88,5 H 138 T 39
7093 A li.
7097 W li.
7088 F li.
Ø 3,5 x 30mm
Ø8mm
Schraube 5,5 x 60 Schraube 5,5 x 60
MITTE
Abb. 3
Spezialdübel! Nicht im Lieferumfang enthalten!
Standelement re.
B 88,5 H 138 T 39
7094 A re.
7098 W re.
7089 F re.
Abb. 1
20
Sockelleiste unter
Mittelseite
25
Aufhängeschiene
RECHTS
20 350
20
884
834 25
Abb. 2
