Der Beleuchtung - Hartmann Jon Montageanweisung + Gebrauchs- Und Pflegeanleitung

JON
Beleuchtung
Beachten Sie dabei, dass die angeschlossene Wattage der Lampen nicht
Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem Aufkleber am
Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
Verkabelung der Beleuchtung
Bei dem Modell JON gibt es keinen klassischen Fußschalter. Anstatt dessen wird ein Berührungs-
schalter eingesetzt.

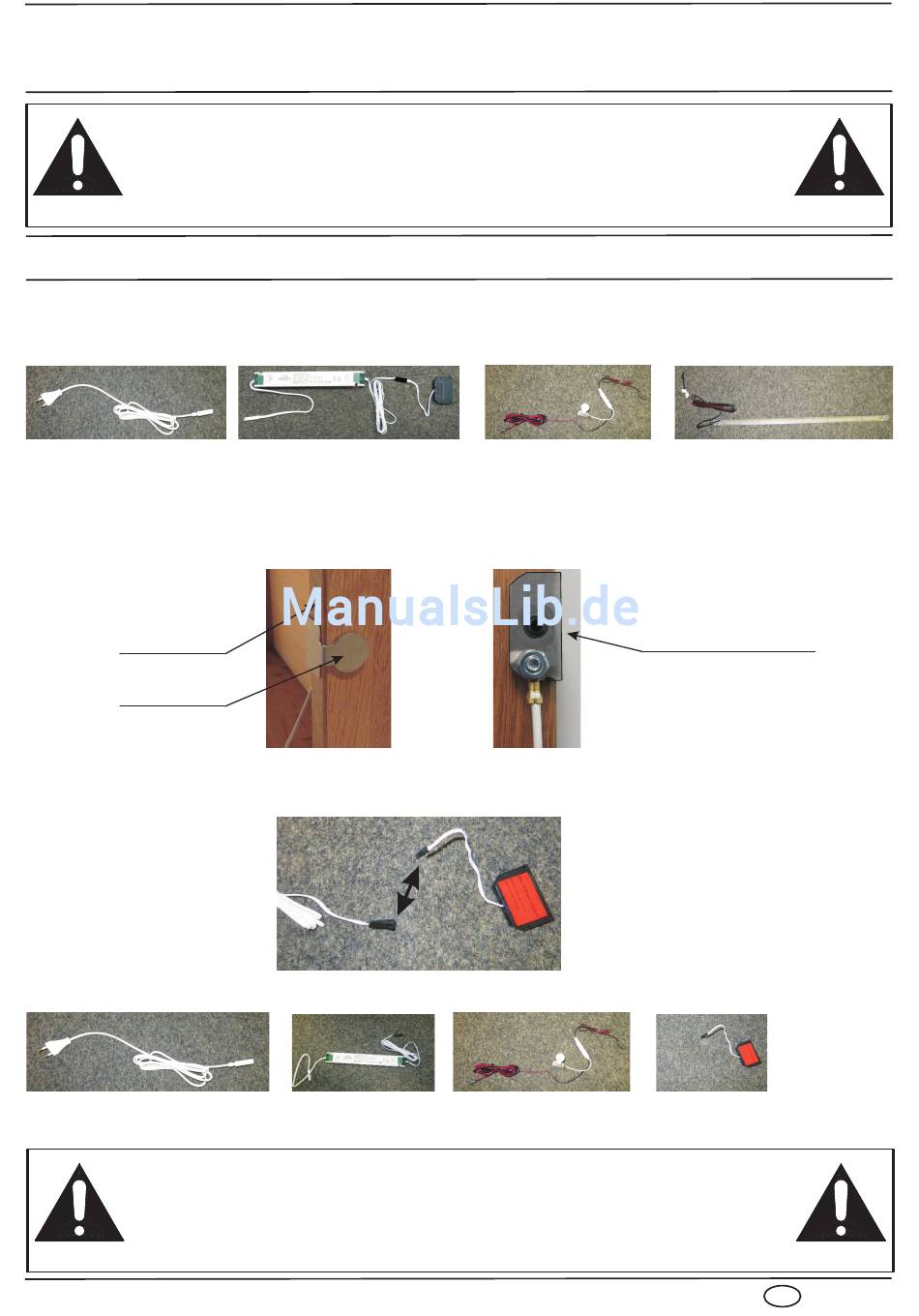

Folgende Artikel werden Ihnen geliefert:
Zuleitung
Der Schalter wird an der Hinterkante einer Außenseite des Möbels montieren.
Die Position ist frei wählbar. Schieben Sie den Berührungsschalter auf und fixieren Sie diesen mit Hilfe
der bereits vormontierten Schraube am Schalter.
Hinterkante
Außenseite
Berührungsfläche
Schalter
Ansicht Außenseite
Der Ein- / Ausschalter wird zwischen dem Vorschaltgerät und dem Sechsfach - Verteiler ange-
schlossen. Dazu trennen Sie zuerst den Verteiler vom Vorschaltgerät.
Verkabeln Sie nun, wie unten beschriebenen, die Beleuchtung.
Zuleitung
Beachten Sie dabei, dass die angeschlossene Wattage der Lampen nicht
Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem Aufkleber am
Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden.
die Gesamtleistung des Vorschaltgeräts übersteigt!
Kabelende.
(Beachten Sie die landesspezifischen Vorschriften)
Vorschaltgerät mit Verteiler
(15/30W)
+
Vorschaltgerät
(15/30W)
die Gesamtleistung des Vorschaltgeräts übersteigt!
Kabelende.
(Beachten Sie die landesspezifischen Vorschriften)
Berührungsschalter
Ansicht Innenseite
+
Berührungsschalter
LED-Beleuchtung
vormontierte Innen -
Sechskantschraube
+ +
Beleuchtung
Sechsfach-
Verteiler
