JON

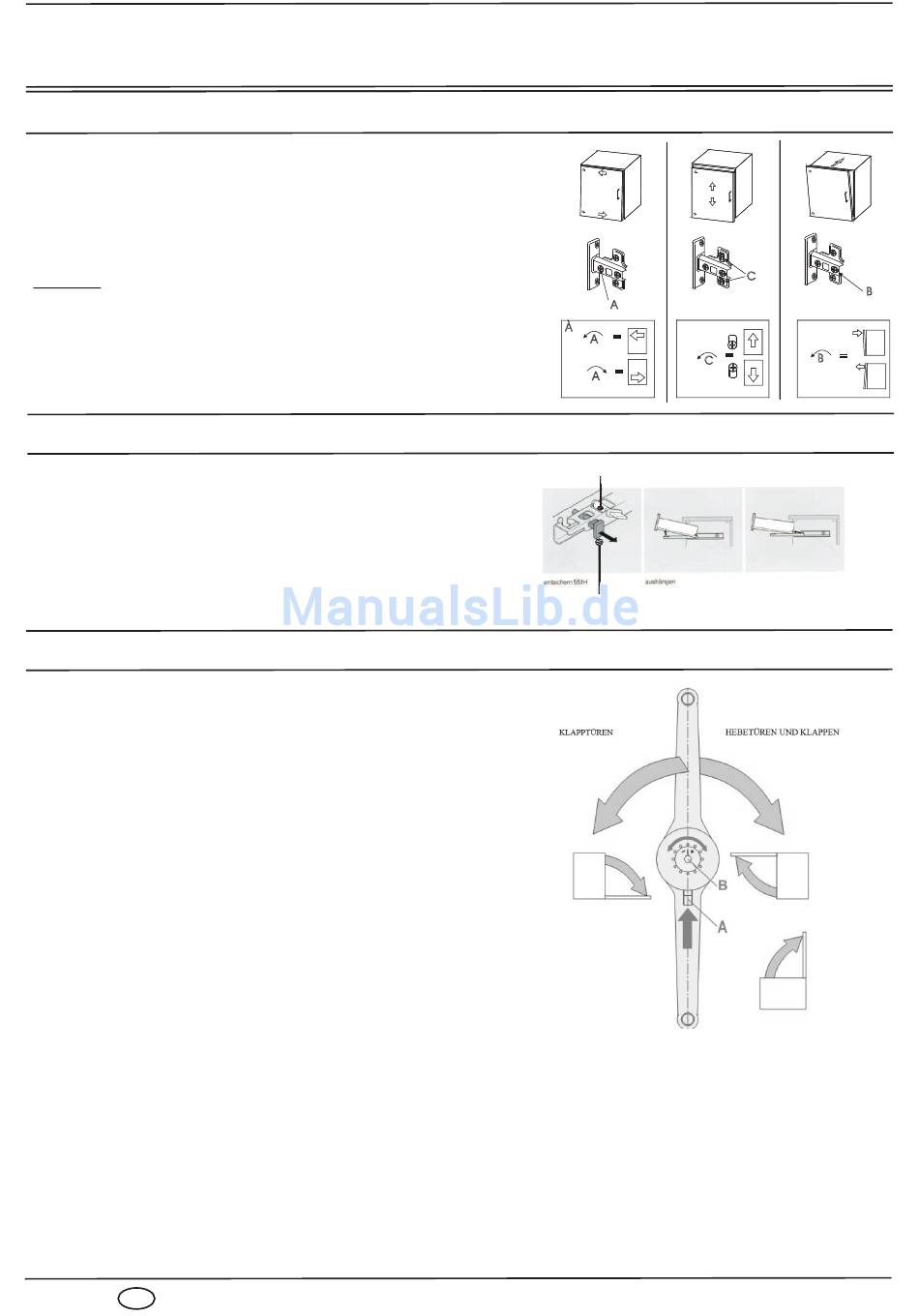

Beschlagseinstellung
Türen
Türen einstellen
Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus
richtig ausgerichtet ist.
Hinweis:
Falls ein Tip-On Beschlag verwendet wird, ist dieser vor
dem Ausrichten einzusetzen.
Ist ein Nachstellen notwendig,
können Sie die Türen wie in Abb.1 einstellen.
Schubkasten ausbauen
Wie Sie die Schubkästen zu entnehmen
sind, ist in der Abb. rechts beschrieben.
Nach dem endgültigem Einbau des
Schubkastens bitte die Höheneinstellung und
Nivellierung nicht vergessen.
Einstellung Klappenhalter
Die Einstellung des Wiederstands des Klappenhalters
kann von einer einfachen Abbremsung beim
Zufallen bis zu einer Zwischenpositionierung der Tür
eingestellt werden. Dies geschieht durch die
Einstellung des Knotenpunktes mit einem 4mm
Sechskantschlüssels (Position B).
Durch leichten Druck auf den Schalthebel (A) kann
der obere Arm von einer Seite auf die andere Seite
gewechselt werden. Auf diese Art und Weise
wechselt die Funktionsweise von Hebetüren auf die
Funktionsweise für Klapptüren.
11
D
A
À
=
A
=
A
Excenter zur Höheneinstellung Schubkasten anheben und herausziehen
Schieber zum Entriegeln
C
B
=
=
B
C
