Installationshandbuch C.A.S. III

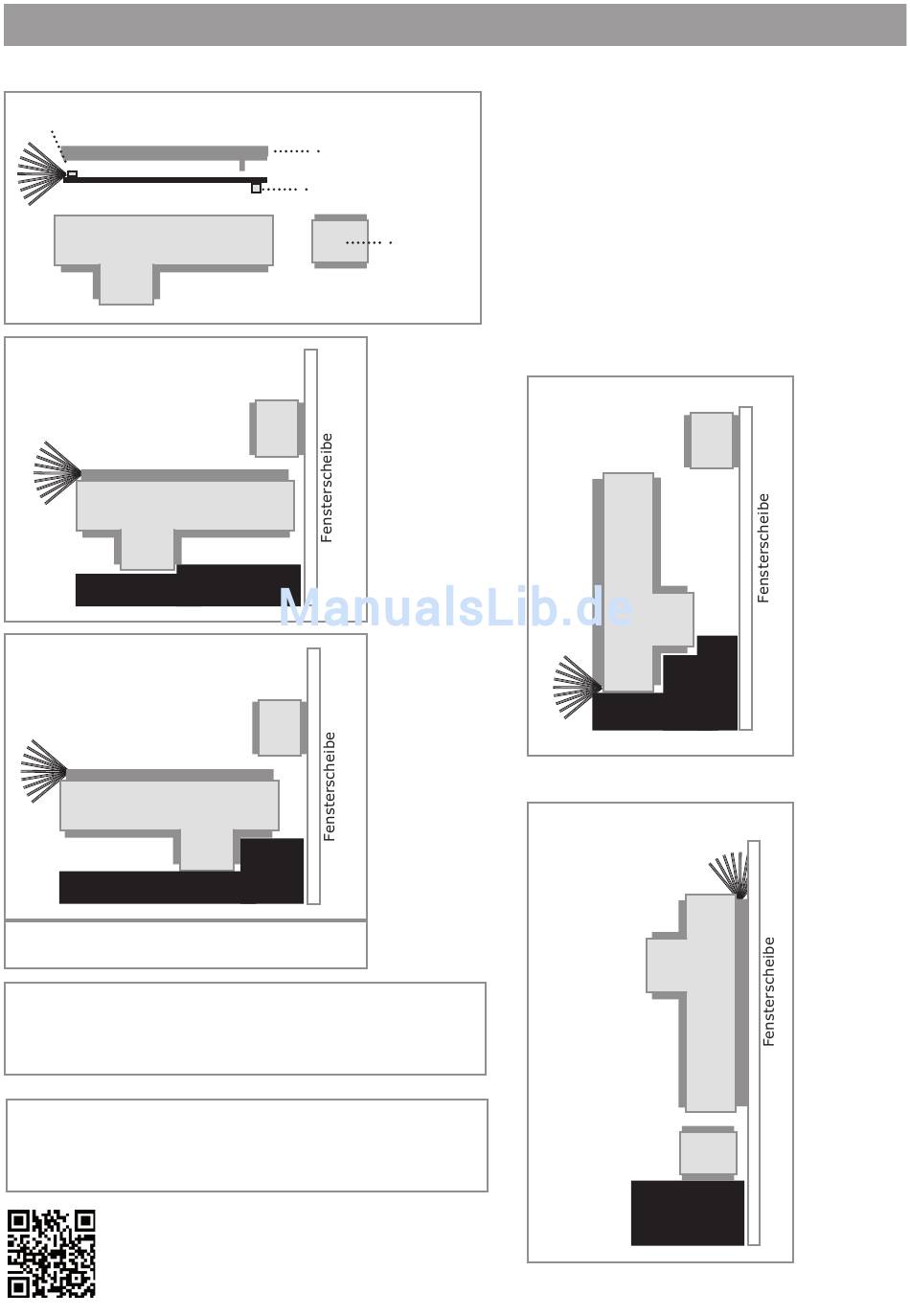

3.9.3 Montageskizze Funk-Magnetkontakte
Sende LED
Sendergehäuse
Variante
liegend links
Fensterrahmen
Variante
liegend rechts
Fensterrahmen
Z.B. Dometic AGP7 oder Seitz AGS5 und
ähnliche
Sollte aus Platzgründen eine Montage des Senders
auf dem Fensterrahmen nicht möglich sein, kann
der Sender wie rechts abgebildet auch auf der
Fensterscheibe montiert werden.
Sollte eine Befestigung mit den beiliegenden Klebepads
nicht möglich sein, kann das Sendergehäuse mit
Schrauben befestigt werden. Unterhalb der Platine
befinden sich Markierungen für die Schrauben.
Bitte für weiterführende Informationen und
Videoanleitungen QR-Code scannen.
www.thitronik-automotive.de/support.html
Senderdeckel
Reedsensor
Magnet
Das Sendergehäuse kann, je nach
Rahmen und Platzverhältnissen bzw. Ab-
ständen zur Scheibe, liegend (links oder
180° gedreht- rechts) oder auf der Seite
stehend befestigt werden.Während das
Sendergehäuse gedreht wird, behalten
die Platine mit Sende-LED, Reedsensor
und Senderdeckel ihre Ausrichtung zum
Magneten.
Variante
stehend
Fensterrahmen
Variante
Fensterscheibe
Fensterrahmen
Seite 16
