Bedienung; Handbetrieb; Handbetrieb Einlegen; Handbetrieb Auskuppeln - Auma SAEx 07.2 Betriebsanleitung

SAEx 07.2 SAEx 16.2 / SAREx 07.2
ACExC 01.2 Non-Intrusive Modbus TCP/IP
6.

Bedienung

6.1.

Handbetrieb

6.1.1.

Handbetrieb einlegen

Information
6.1.2.

Handbetrieb auskuppeln

SAREx 16.2 Steuereinheit: elektronisch (MWG)
Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann
der Stellantrieb im Handbetrieb betätigt werden. Durch eine eingebaute
Umschaltmechanik wird der Handbetrieb eingekuppelt.
Schäden an der Motorkupplung durch Fehlbedienung!
Handbetrieb nur bei stehendem Motor einkuppeln.
1. Druckknopf drücken.

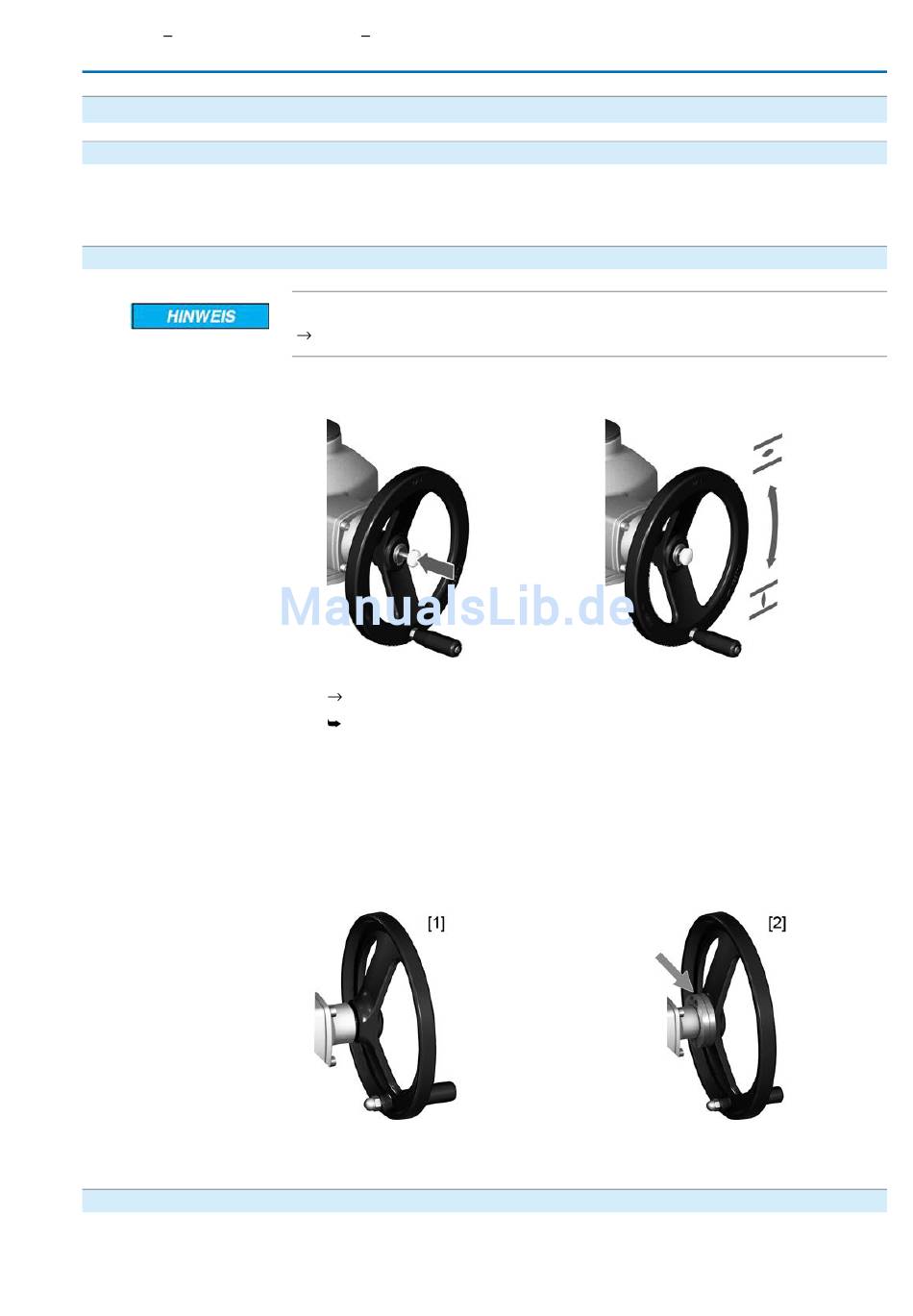

Bild 29: Handbetrieb einlegen
2. Handrad in die gewünschte Richtung drehen.
Zum Schließen der Armatur, Handrad im Uhrzeigersinn drehen:
Antriebswelle (Armatur) dreht im Uhrzeigersinn in Richtung ZU.
Zum Schutz der Armatur gibt es optional einen Überlastschutz für den Handbetrieb.
Übersteigt das Drehmoment am Handrad einen bestimmten Wert (siehe Technisches
Datenblatt zum Auftrag), brechen Scherstifte und schützen so die Armatur vor Be-
schädigung. Das Handrad kann kein Drehmoment mehr übertragen (= Handrad
dreht durch). Eine Ansteuerung im Motorbetrieb ist weiterhin möglich.
Bei Bruch der Scherstifte nach Überlast, empfehlen wir die Sicherheitsnabe zu tau-
schen.
Bild 30: Handrad ohne/mit Überlastschutz
[1] Handrad ohne Überlastschutz (Standard)
[2] Handrad mit Überlastschutz/Sicherheitsnabe (Option)
Der Handbetrieb wird automatisch ausgekuppelt, wenn der Motor eingeschaltet wird.
Im Motorbetrieb steht das Handrad still.
Bedienung
33
