5.2 Parallelschaltung Master-Master

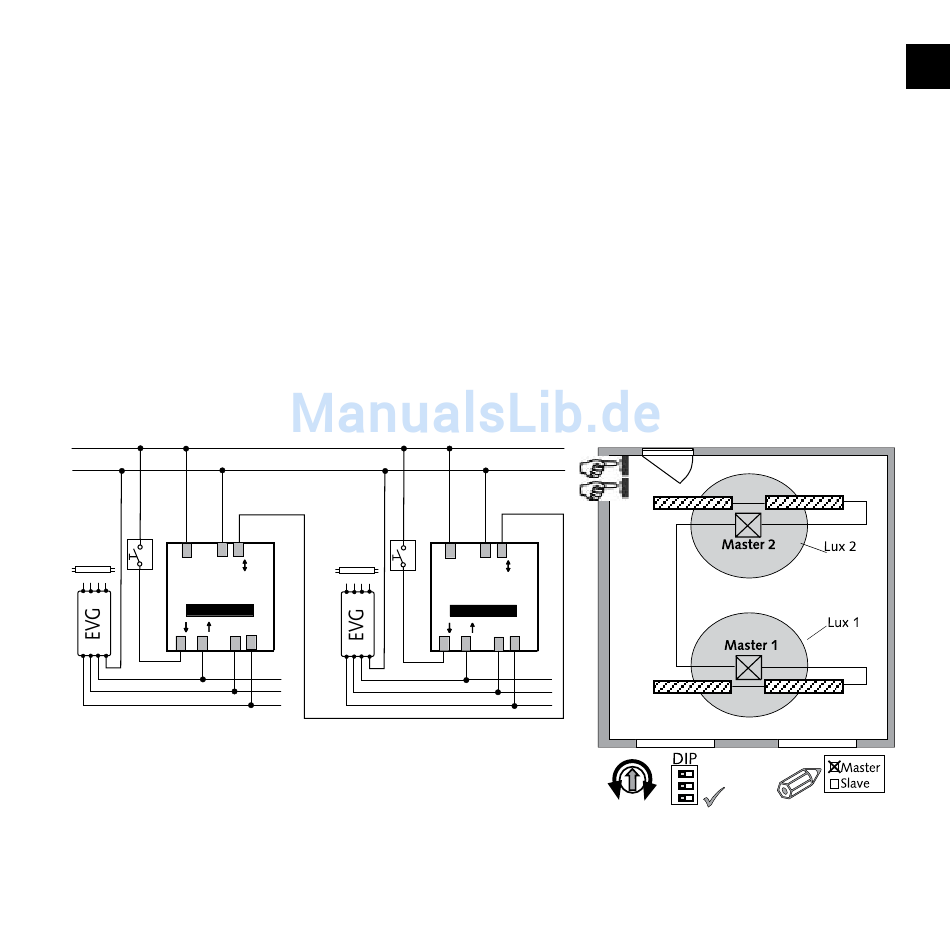

Mehrere Master steuern mehrere Lichtgruppen
●
Pro Lichtgruppe ein Master mit individueller Helligkeitsmessung.
●
Präsenzerfassung durch alle Melder gemeinsam
●
Potentiometer und DIP-switch bei jedem Master individuell einstellen
●
maximal 10 Melder parallelschalten
●
selbe Phase für alle Melder verwenden
●
Leistungsteile als Master markieren
L
N
L N P
power
DIM
Master 1
S A + -
1 - 10V
a) zu weiteren EVG´s
L
S
a)
1 - 10V
N P
power
DIM
Master 2
A + -
a)
D
1
