3. Montage und Anschluss
.1 Präsenzerfassung
Die ideale Montagehöhe beträgt 2,0 - 3,0m. Mit zunehmender Montagehöhe
verringert sich die Empfindlichkeit des Melders. Zur einwandfreien Personener-
fassung benötigt der Präsenzmelder freie Sicht auf die Personen. Büroeinrich-
tungen, mobile Trennwände, Pflanzen, abgehängte Leuchten etc. können die
Präsenzerfassung beeinträchtigen (Abschattung).
M'höhe
sitzende Personen
2,0m
3,0m x 3,0m
2,5m
4,0m x 4,0m
3,0m
4,5m x 4,5m
3,5m
---

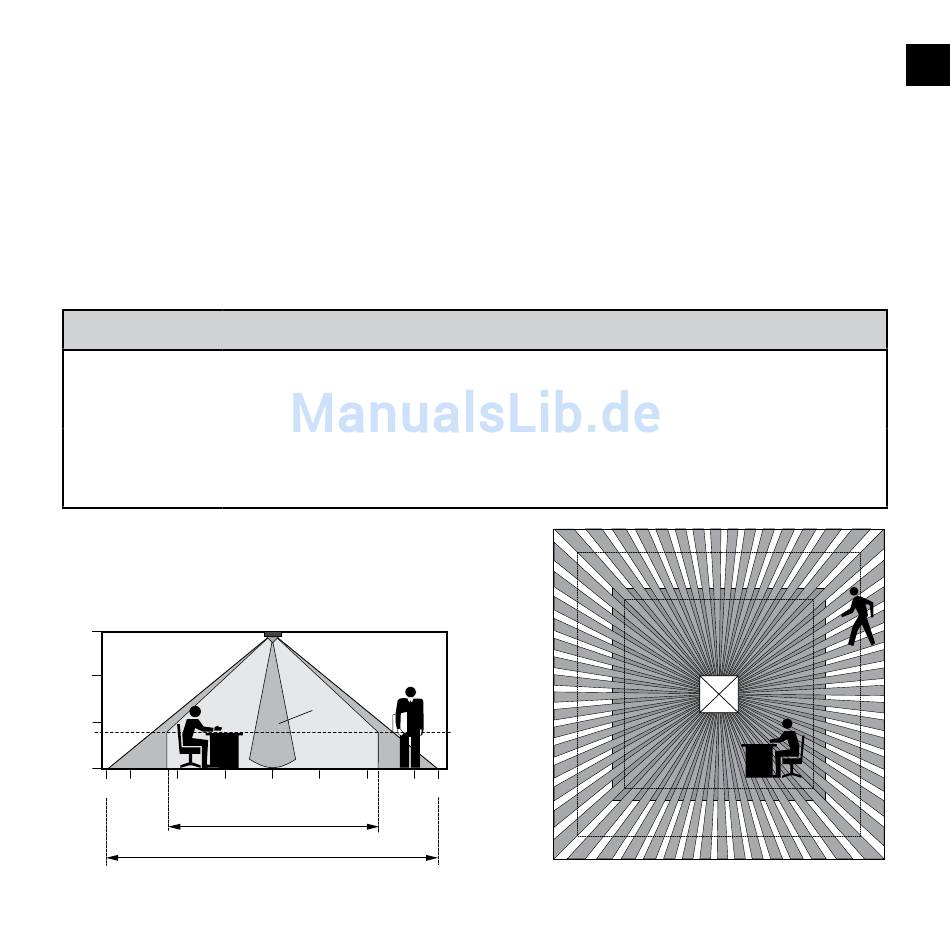

Erfassungsbereich (Montagehöhe 3,0m)
3
2
1
0.8
0
m
1
3.5
3
2
sitzende Personen
gehende Personen
Lux
o
1
3.5
0
2
3
gehende Personen
4,5m x 4,5m ± 0,5m
6,0m x 6,0m ± 0,5m
7,0m x 7,0m ± 1,0m
8,0m x 8,0m ± 1,0m
3,5
3
2
1
0
D
1
2
3
3,5
