VIELEN DANK, DASS SIE SICH FÜR JBL ENTSCHIEDEN HABEN
Seit über 60 Jahren befasst sich JBL mit allen Aspekten von Musik
und Film, sei es nun Auf nahme oder Wiedergabe, vom Live-Konzert
bis hin zu Auf nahmen, die Sie Zuhause spielen, im Auto oder bei der
Arbeit. Wir sind fest davon über zeugt, dass Ihnen Ihr neues
JBL-System bis ins Detail genau jenen Spaß bereitet, den Sie von ihm
er warten – und dass Sie bei einer ge planten Neu an schaf fung von
Audiogeräten für Zu hause, fürs Auto oder fürs Büro JBL wieder in die
engere Wahl ziehen werden. Nehmen Sie sich bitte einen Augen blick
Zeit und registrieren Sie den Kauf Ihres Laut sprecher systems auf
unserer Website unter www.jbl.com. Wir we rden Sie dann mit unse-
rem neue sten Informations material ver sor gen. Auf diesem Weg kön-
nen wir außerdem Ihre Anforde rungen und Bedürfnisse er mitteln und
entsprechend angepasste Produkte anbieten.
Beim JBL
®
On Air Control
®
2.4G AW handelt es sich um ein Funk-Laut-
sprechersystem, mit dem Sie Ihre Lieblingsmusik überall in Ihrer
Wohnung bequem und ungestört genießen können. Alternativ können
Sie dieses System auch als Surround-Lautsprecher verwenden,
wofür Sie nicht einmal Kabel zur Rückseite des Raums verlegen müs-
sen. Bitte lesen Sie diese Anleitung BEVOR Sie mit der eigentlichen
Installation beginnen. So können Probleme vermeiden werden.
SYSTEM AUSPACKEN
Bitte packen Sie das Lautsprechersystem vorsichtig aus. Sollten Sie
einen Transportschaden feststellen, wenden Sie sich sofort an Ihren
Händler bzw. Lieferanten. Heben Sie das Verpackungsmaterial auf –
Sie könnten es bei einem künftigen Umzug oder im Servicefall benö -
tigen. Öffnen Sie die Verpackung und überprüfen Sie den Lieferum-
fang:
Lieferumfang
1 x Sendemodul
1 x Netzteil für das Sendemodul
1 x 2-poliges 230-V-Netzkabel für das Netzteil des Sendemoduls
1 x Halterung für die Wandmontage des Sendemoduls inklusive
zweier M3 x 4-Kegelkopfschrauben
4 x kleine, selbstklebende Gummifüße – stellen Sie das Sende-
modul vertikal auf, müssen Sie die Gummifüße an die linke
Gehäuseseite anbringen.
1 x Aktiver Lautsprecher/Empfänger (linker Lautsprecher)
1 x Netzteil für den aktiven Lautsprecher/Empfänger
1 x Halterung für die Wandmontage des universellen Netzteils
für den aktiven Lautsprecher/Empfänger
1 x passiver Lautsprecher (rechter Lautsprecher)
2 x Terminalabdeckungen für aktive und passive Lautsprecher
6 x M3-Schrauben für die Befestigung der Terminalabdeckungen
2 x justierbare Halterungen für die Wandmontage des aktiven und
passiven Lautsprechers (inklusive Inbusschlüssel und Reserve -
kabel)
1 x Fernbedienung
1 x Cinch-Verbindungskabel (1 Meter/RCA)
1 x Adapterkabel (1 Meter/RCA auf 3,5 mm Mini-Klinkenstecker)
Lautsprecherkabel (10 Meter)
1 x Bedienungsanleitung (mehrsprachig)

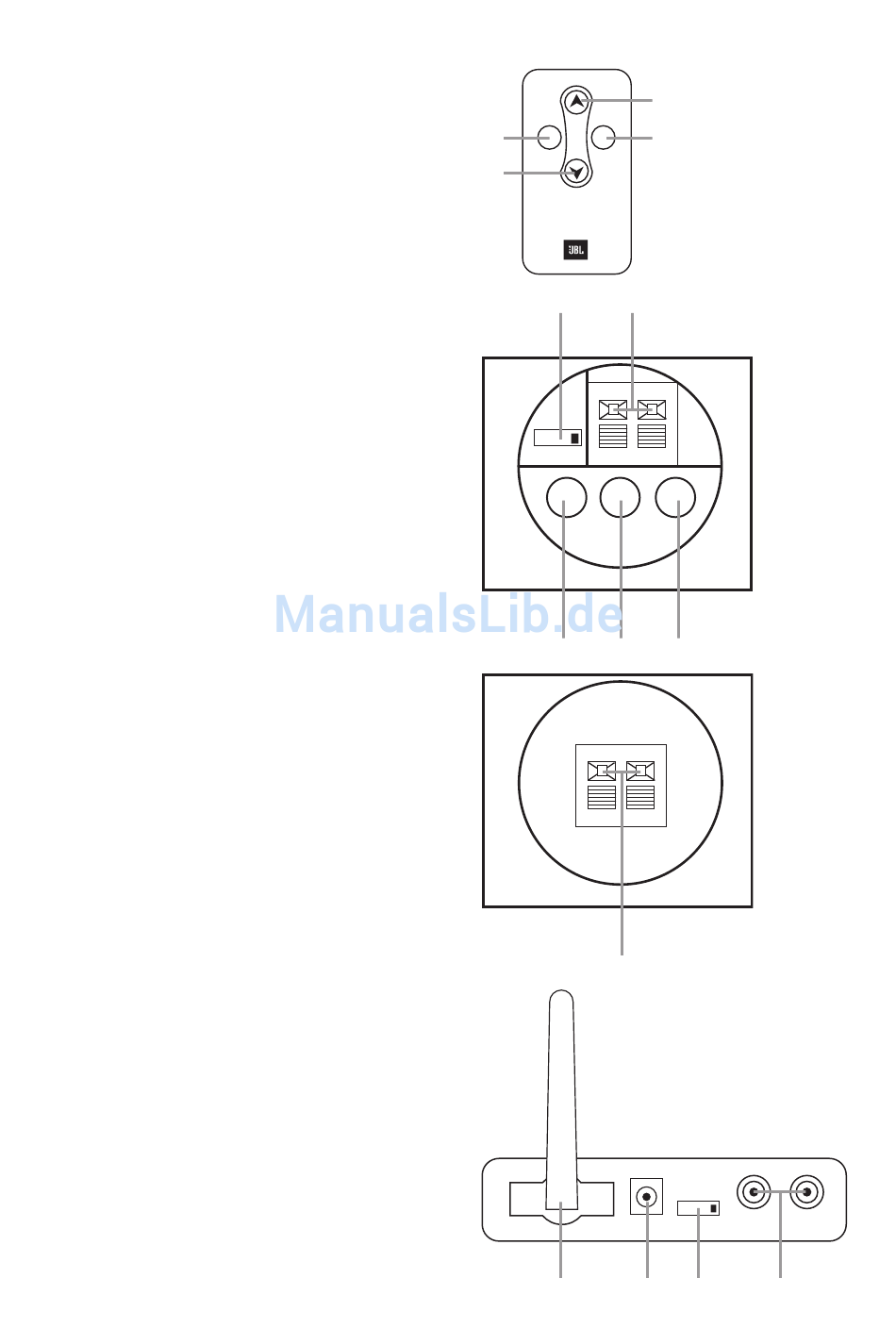

4
1
MUTE
INPUT
0
3
VOL
2
4
5
–
+
ID
CODE
1 2 3 4
TO RIGHT SPEAKER
DC 20V
SUB-OUT LINE-IN
LEFT-CHANNEL SPEAKER
6
7
–
+
TO LEFT SPEAKER
RIGHT-CHANNEL SPEAKER
9
Sendestation
A
B
Fernbedienung
Linker/Aktiver
Lautsprecher
(Rückseite)
8
Rechter/Passiver
Lautsprecher
ID
CODE
R
L
1 2 3 4
INPUT
C
D
