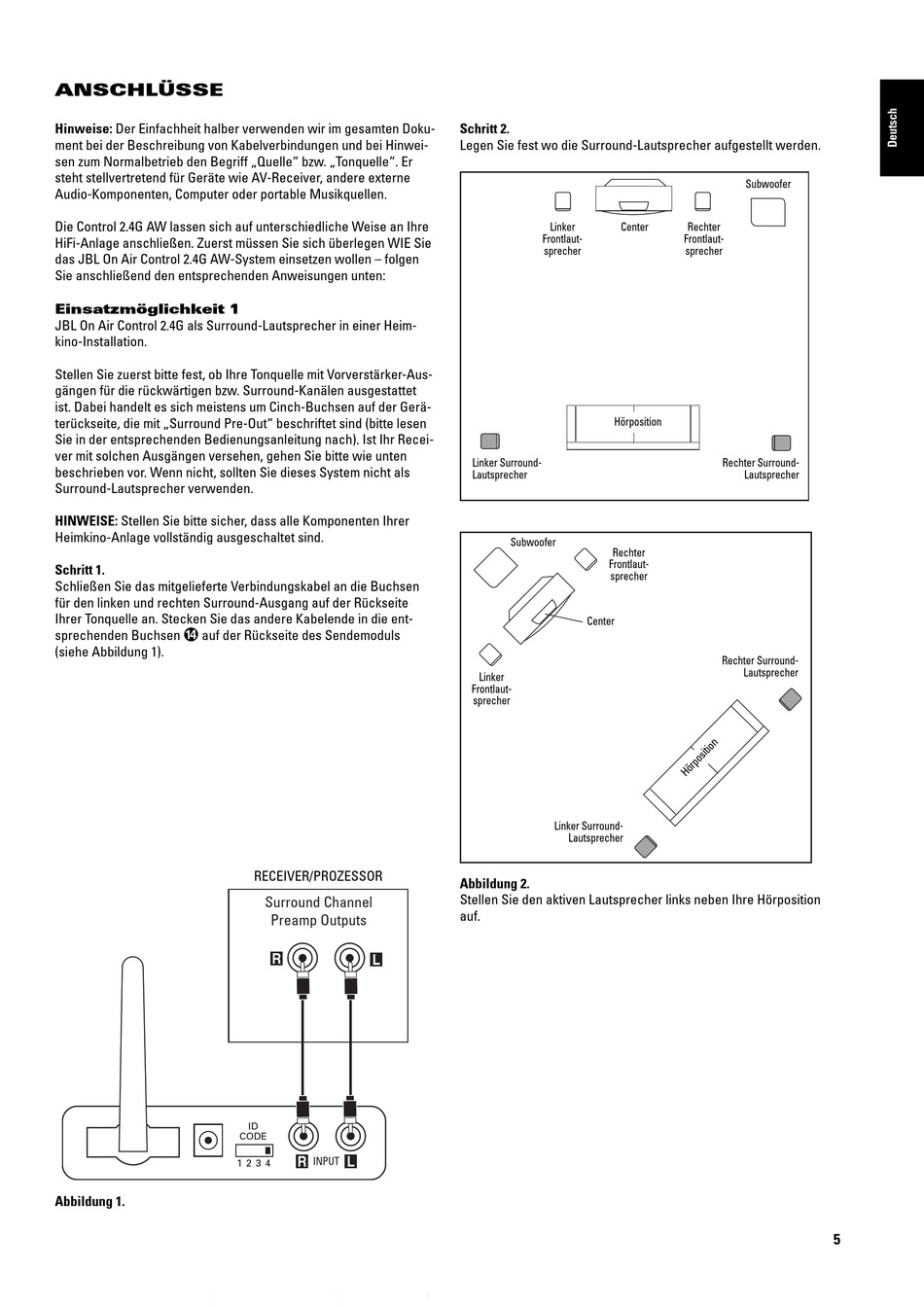

JBL CONTROL 2.4G AW Bedienungsanleitung Seite 5

ANSCHLÜSSE
Hinweise: Der Einfachheit halber verwenden wir im gesamten Doku-
ment bei der Beschreibung von Kabelverbindungen und bei Hinwei-
sen zum Normalbetrieb den Begriff „Quelle" bzw. „Tonquelle". Er
steht stellvertretend für Geräte wie AV-Receiver, andere externe
Audio-Komponenten, Computer oder portable Musikquellen.
Die Control 2.4G AW lassen sich auf unterschiedliche Weise an Ihre
HiFi-Anlage anschließen. Zuerst müssen Sie sich überlegen WIE Sie
das JBL On Air Control 2.4G AW-System einsetzen wollen – folgen
Sie anschließend den entsprechenden Anweisungen unten:
Einsatzmöglichkeit 1
JBL On Air Control 2.4G als Surround-Lautsprecher in einer Heim -
kino-Installation.
Stellen Sie zuerst bitte fest, ob Ihre Tonquelle mit Vorverstärker-Aus-
gängen für die rückwärtigen bzw. Surround-Kanälen ausgestattet
ist. Dabei handelt es sich meistens um Cinch-Buchsen auf der Gerä-
terückseite, die mit „Surround Pre-Out" beschriftet sind (bitte lesen
Sie in der entsprechenden Bedienungsanleitung nach). Ist Ihr Recei-
ver mit solchen Ausgängen versehen, gehen Sie bitte wie unten
beschrieben vor. Wenn nicht, sollten Sie dieses System nicht als
Surround-Lautsprecher verwenden.
HINWEISE: Stellen Sie bitte sicher, dass alle Komponenten Ihrer
Heimkino-Anlage vollständig ausgeschaltet sind.
Schritt 1.
Schließen Sie das mitgelieferte Verbindungskabel an die Buchsen
für den linken und rechten Surround-Ausgang auf der Rückseite
Ihrer Tonquelle an. Stecken Sie das andere Kabelende in die ent-
sprechenden Buchsen D auf der Rückseite des Sendemoduls
(siehe Abbildung 1).
Abbildung 1.
RECEIVER/PROZESSOR
Surround Channel
Preamp Outputs
R
L
ID
CODE
R L
1 2 3 4 INPUT
Schritt 2.
Legen Sie fest wo die Surround-Lautsprecher aufgestellt werden.
Left Front
Center
Linker Center
Channel Channel
Frontlaut -
sprecher
Hörposition Couch
Left
Linker Surround-
Surround
Lautsprecher
Channel
Subwoofer
Subwoofer
Rechter
Right Front
Frontlaut -
Channel
sprecher
Center
Center
Channel
Linker
Left Front
Frontlaut -
Channel
sprecher
Linker Surround- Left
Lautsprecher
Surround
Channel
Abbildung 2.
Stellen Sie den aktiven Lautsprecher links neben Ihre Hörposition
auf.
Subwoofer
Subwoofer
Right Front
Rechter
Channel
Frontlaut -
sprecher
Right
Rechter Surround-
Surround
Lautsprecher
Channel
Right
Rechter Surround-
Surround
Lautsprecher
Channel
