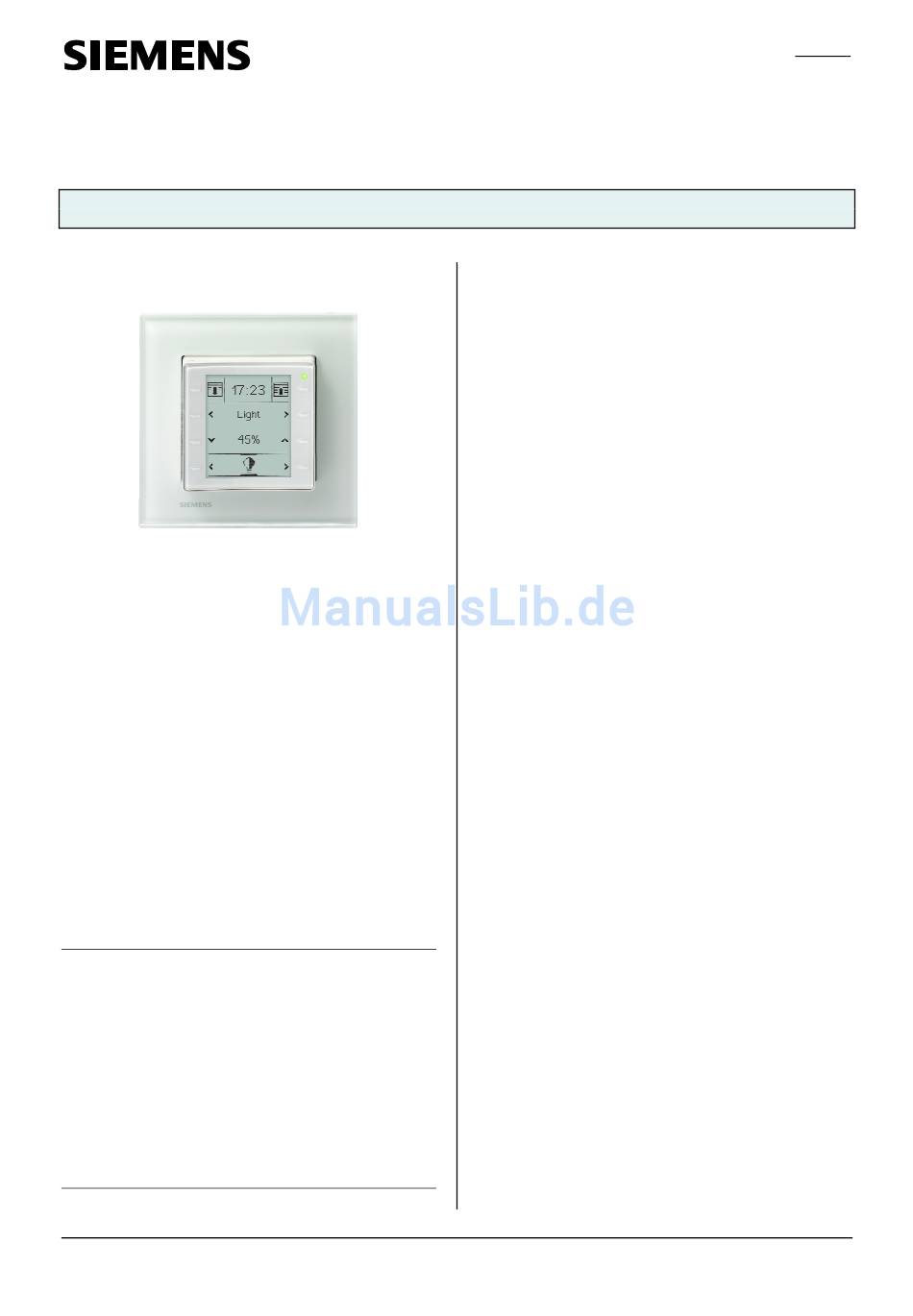

Raumbediengerät UP 227
Produkt- und Funktionsbeschreibung

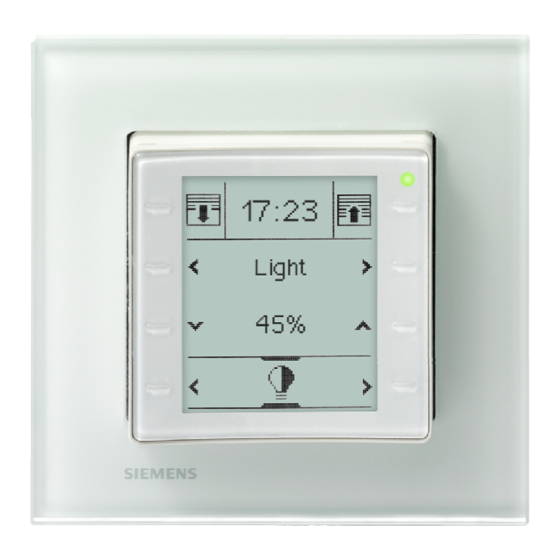

Das Raumbediengerät vereint die Funktionen eines Dot-
Matrix LCD Anzeigedisplays mit bis zu 10 Raumbedien-
funktionen, eines Einzelraumtemperaturreglers mit Soll-
wertvorgabe und Betriebsarteneinstellung, eines Tempe-
ratursensors und eines Fan-Coil Unit Bediengerätes in
einem Busteilnehmer.
Das Raumbediengerät UP 227 ist im Design passend
zum Schalterprogramm DELTA i-system / Azio in fol-
gender Farbvariante erhältlich:
titanweiß
Das Raumbediengerät UP 227 ist ein Monoblockgerät.
Es benötigt keine separate Busankopplung und keine
zusätzliche Spannungsversorgung.
Das Gerät wird bei der Installation mit den seitlichen Fe-
dern zusammen mit dem zugehörigen Rahmen in den
entsprechenden Hängebügel gesteckt. Der Hängebügel
dient mit seiner Verschraubung auf der UP-Dose zur Be-
festigung des Raumbediengerätes UP 227.
Der Hängebügel und der zugehörige Rahmen DELTA li-
ne, DELTA miro oder DELTA Azio sind nicht im Liefer-
umfang enthalten, sondern müssen separat bestellt wer-
den (Für die Auswahl der Designrahmen siehe gültiger
Katalog)
Hängebügel (CEE/VDE)
Hängebügel (3 Module horizontal) AQR2500NG
Hängebügel (Portrait)
Hängebügel (British Standard)
Die Anwendung der Hängebügel ist entsprechend der
regionalen Installationsanforderungen zu prüfen.
Siemens AG
Infrastructure & Cities Sector, Building Technologies
Control Products and Systems
Postfach 10 09 53, D-93009 Regensburg
5WG1 227-2AB11
AQR2500NF
AQR2500NJ
AQR2500NH
UP 227, 7 Seiten
Siemens AG 2012
Änderungen vorbehalten
Technische Produkt-Informationen
Folgende Anzeige- und Bedienfunktionen können para-
metriert werden: Schalten, Schalten mit Zwangsführung,
Dimmen, Sonnenschutzsteuerung, Szenen auslösen
und speichern, Werte senden und anzeigen, Anzeige
von Werten und Text-/Betriebsmeldungen. Die Funktio-
nen und Zustände können mit Texten und Symbolen
grafisch dargestellt werden. Jede Bedien- oder Anzeige-
funktion wird auf einer eigenen Seite auf dem LCD Dis-
play angezeigt.
Alarmmeldungen werden auf speziellen Alarmseiten an-
gezeigt und über einen akustischen Signalgeber bzw.
durch das Blinken einer roten LED in der rechten, obe-
ren Ecke besonders hervorgehoben.
Der im Raumbediengerät UP 227 integrierte Raumtem-
peraturregler ist speziell für den Einsatz in Räumen aus-
gelegt, die geheizt und / oder gekühlt werden und deren
Raumtemperaturregelung abhängig von bis zu vier
Raum-Betriebsarten
Komfortbetrieb, Energiesparbetrieb und Schutzbetrieb)
erfolgt. Über einen Parameter ist bei Bedarf einstellbar,
dass der Regler nicht alle vier Betriebsarten berücksich-
tigen soll sondern nur drei (Komfortbetrieb, Energiespar-
betrieb und Schutzbetrieb) oder nur zwei (Komfortbetrieb
und Schutzbetrieb). Der Raumtemperaturregler ist als
Zweipunktregler (Thermostat) oder als stetiger Regler
(PI-Regler) einsetzbar.
In den Einstellungen zum Raumtemperaturregler wird
die Raum-Betriebsart direkt vor Ort gewählt. Damit ist
der Handbetrieb aktiv. Im Handbetrieb kann jede Raum-
Betriebsart dauerhaft aktiviert und nicht durch ein Bus-
Telegramm oder internes Zeitschaltprogramm geändert
werden.
Der Regler bietet die Möglichkeit, die Dauer der Be-
triebsart Komfort zu verlängern.
Die Einstellung der Soll-Temperatur erfolgt direkt in ° C/° F
bezogen auf die Raumbetriebsart Komfortbetrieb oder als
relative Wert- Verschiebung vom Basissollwert in K.
In der Einstellung Automatik erhält der Regler seine Be-
triebsart über ein Telegramm vom Bus oder über das in-
terne Zeitschaltprogramm.
Wird das Raumbediengerät UP 227 in Räumen einge-
setzt, die durch eine Fan Coil Unit geheizt und/oder ge-
kühlt werden so ist ein manuelles Einstellen der ge-
wünschten Lüfterdrehzahl möglich. Mit der Auswahl Au-
tomatik erfolgt das automatische Einstellen der Dreh-
zahlstufe.
Das Datum und die Uhrzeit kann auf dem Raumbedien-
gerät UP 227 angezeigt werden. Die Uhr wird zur Steue-
rung der Zeitschaltprogramme und zum Anzeigen des
Zeitstempels bei Alarmmeldungen verwendet.
Das Raumbediengerät UP 227 benötigt einen externen
Zeitgeber, welcher über die entsprechenden KNX Kom-
munikationsobjekte die genaue Uhrzeit und das Datum
Update: http://www.siemens.de/gamma
GAMMA instabus
Januar 2013
5WG1 227-2AB11
(Komfortbetrieb, Pre-
