HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien Steckplatz (siehe Kompatibilität bei Technische Daten)
und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Beachten
Sie dass die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
5.
Jetzt können sie das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows ME
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter "System Geräte" folgenden
neuen Eintrag sehen: <Standard PCI to PCI Bridge> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows 2000 XP und Server2003
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter "System Geräte" folgenden
neuen Eintrag sehen: <Standard PCI to PCI Bridge> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows Vista
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter "System Geräte" folgenden
neuen Eintrag sehen: <Standard PCI to PCI Bridge> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
MAC
Sie benötigen keine Treiber, da diese im Mac OS bereits integriert sind und die Karte
automatisch installiert wird. Lediglich unter Mac OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten sie auf der Mac Homepage. (Stichwort Firewire Support 2.8.x)
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterschei-
den können wir ihnen leider hier leider keine Installationsanweisung geben. Bitte halten
sie sich an die Installationsanweisung für IEEE1394 Anschlüsse ihrer Linux Version.
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
1000
1000
1000
Deutsch
Deutsch
Deutsch

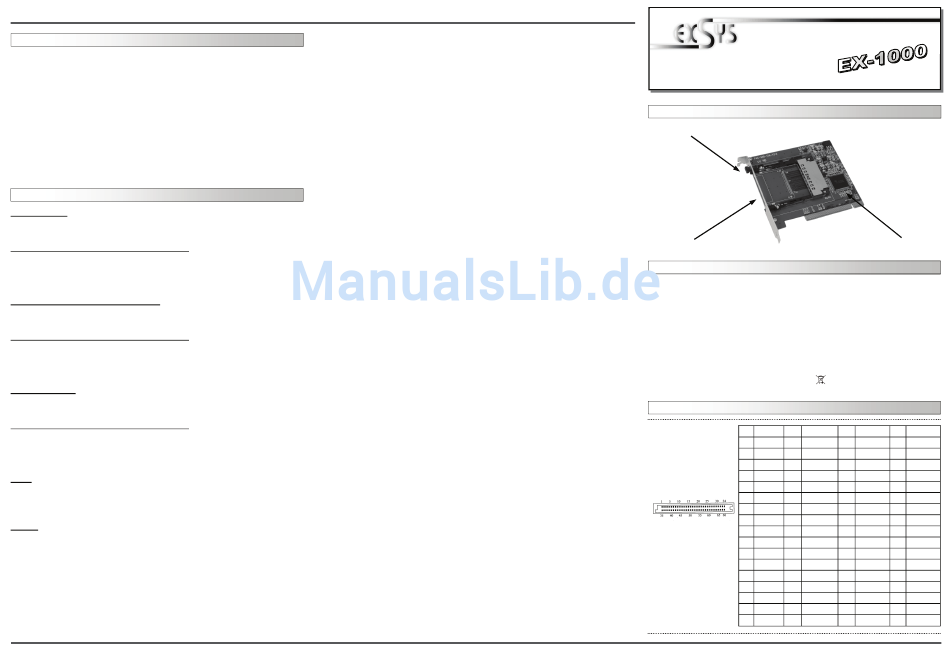

LAYOUT :
Release card lever
PCMCIA Port
DESCRIPTION & TECHNICAL INFORMATION :
The EX-1000 is a plug & play high-speed PCMCIA expansion card for the PCI bus. It
provides 1 external PCMCIA port. It uses data transfer rates up to 133Mbyte/s. The design
fully utilize the TI chipset, which represents the latest in high speed PCMCIA interface
technology. It provides a secure and very high data transfer. It supports PCI slots with 32bit
and 5V or 3.3Volt. It is not possible to change the address or IRQ settings manually, they
will be obtained automatically by the system (BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1000, English manual
Certificates:
JUMPER SETTING & CONNECTORS:
PCMCIA Port:
3
User Manual
User Manual
Vers. 1.0 / 28.08.08
PCI 32bit, 5V & 3.3Volt
ME / 2000 / XP / Server 2003 / Vista / MAC / (Linux by OS)
1 x PCMCIA connector
CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
Pin
Name
Pin
Name
1
GND
18
Vpp1
2
CAD0
19
CCLK
3
CAD1
20
CIRDY#
4
CAD3
21
CCBE2#
5
CAD5
22
CAD18
6
CAD7
23
CAD20
7
CCBE0#
24
CAD21
8
CAD9
25
CAD22
9
CAD11
26
CAD23
10
CAD12
27
CAD24
11
CAD14
28
CAD25
12
CCBE1#
29
CAD26
13
CPAR
30
CAD27
14
CPERR#
31
CAD29
15
CGNT#
32
RSRVD
16
CINT#
33
CCLKRUN#
17
Vcc
34
GND
4
TI Chipset
Pin
Name
Pin
Name
35
GND
52
Vpp2
36
CCD1#
53
CTRDY#
37
CAD2
54
CFRAME#
38
CAD4
55
CAD17
39
CAD6
56
CAD19
40
RSRVD
57
CVS2
41
CAD8
58
CRST#
42
CAD10
59
CSERR#
43
CVS1
60
CREQ#
44
CAD13
61
CCBE3#
45
CAD15
62
CAUDIO
46
CAD16
63
CSTSCHG
47
RSRVD
64
CAD28
48
CBLOCK#
65
CAD30
49
CSTOP#
66
CAD31
50
CDEVSEL#
67
CCD2#
51
Vcc
68
GND
