achtung:
liegt keine modulhersteller-freigabe zur klemmung an der kurzen modulseite vor, oder die auftretenden lasten
übersteigen 2750 pa (=2,75 kn/m²), muss das alternative montagesystem k2 S-level 2.11 verwendet werden!
bitte darauf achten, dass an den modulen mit hohlkammerprofilen eventuell vorhandene Drainageöffnungen
nicht verdeckt werden, da sonst mögliches kondenswasser nicht ablaufen kann.
20a
von 21
Montage Dome auf Trapezblech System
WinDbreaker monTieren

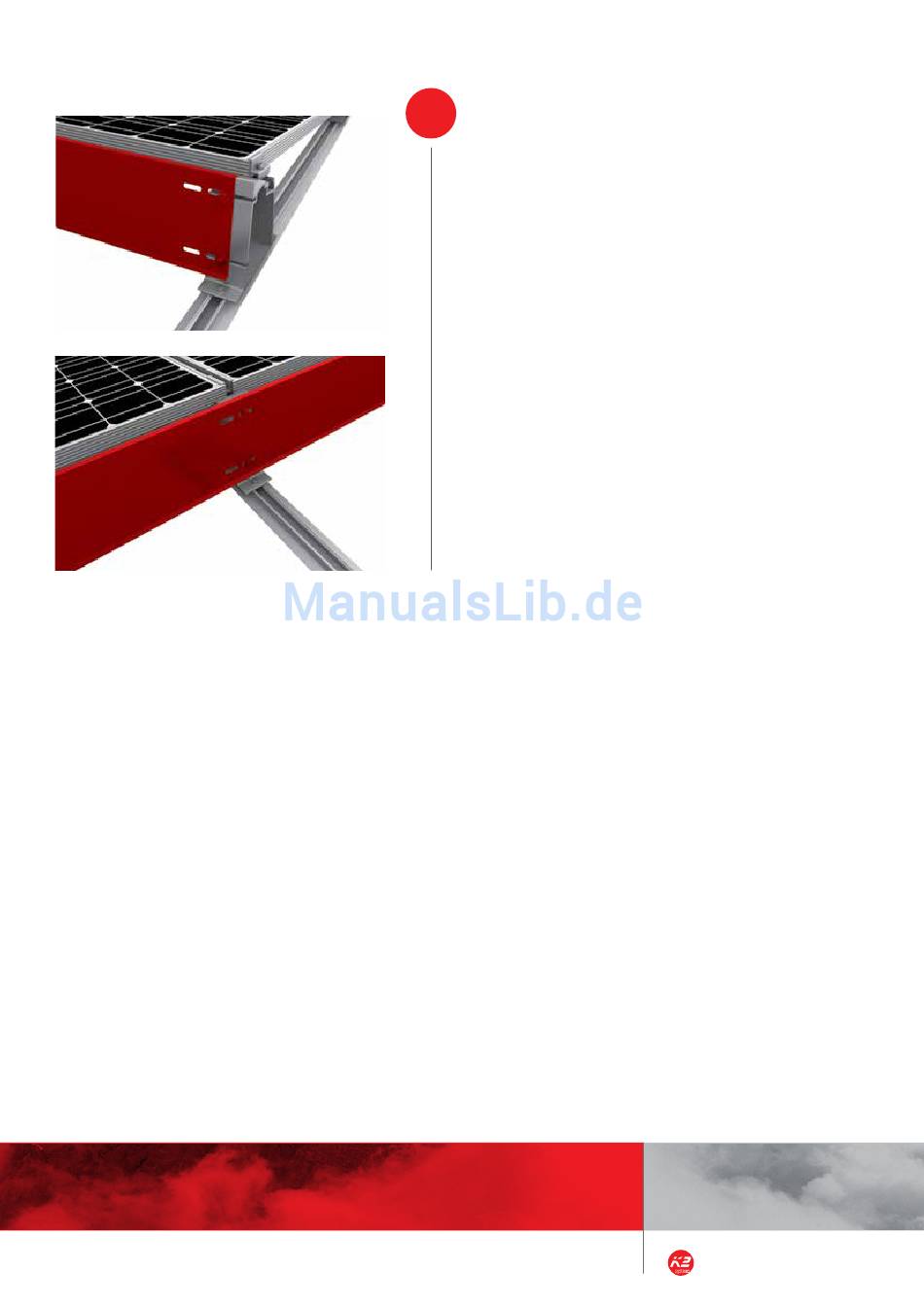

zuerst den oberen Falz des symmetrischen Windbreakers
am steg des Dome s1000 anlegen. Die folierte Fläche sollte
dabei nach außen gerichtet sein. Wir empfehlen die Folie
erst nach der Montage zu entfernen.
Den Windbreaker an der Modulkante ausrichten und mit
Hilfe der langlöcher die zylinderschraube mit innensechs-
kant M8x16 und unterlegscheiben im schraubkanal befes-
tigen.
an Überlappungen zweier Windbreaker die Bleche so
vermitteln, dass die schraube mit Hilfe der langlöcher im
schraubkanal verschraubt werden kann. Hierbei muss eine
unterlegscheibe verwendet werden.
es ist darauf zu achten, dass die letzten Windbreaker einer
reihe nicht über den Dome s1000 überstehen.
anzugsdrehmoment: 16 nm
Benötigte Materialien: Dome s1000 Windbreaker, zylin-
derschraube mit innensechskant M8x16, unterlegscheibe
8,4x30x1,5
