Montage Dome auf Trapezblech System

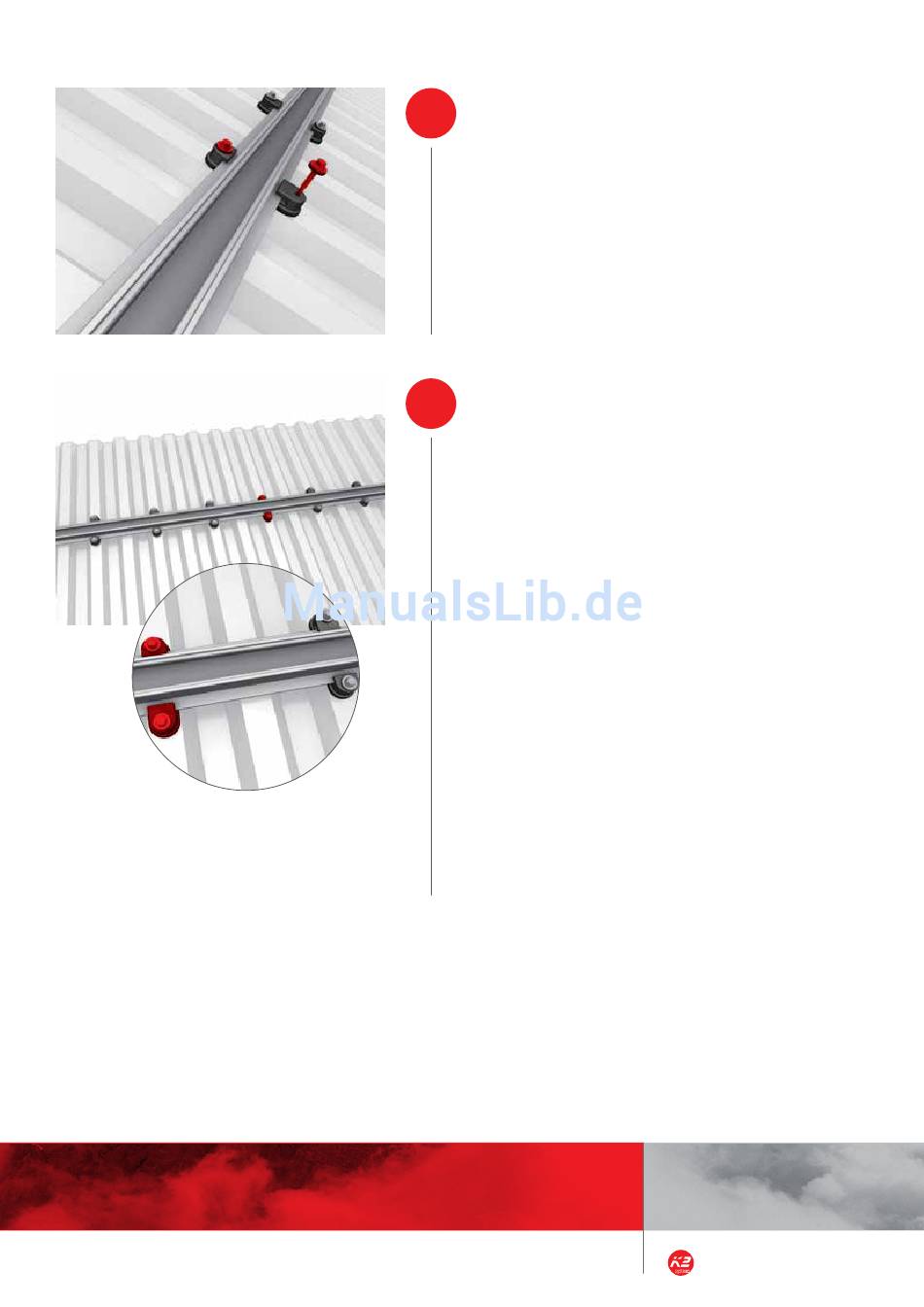

SpeeDclipS befeSTigen
speedclips mit je zwei selbstb. sechskantschrauben befesti-
gen. Wie viele zusätzliche clips benötigt werden, hängt von
den schnee- und Windlasten ab und wird bei auftragsertei-
lung mitgeteilt.
Die selbstb. sechskantschrauben anschlagsorientiert
verschrauben!
Benötigte Materialien: speedclip, selbstb. sechskantschrau-
ben
clip-abfolge unD abSTänDe
beachTen
Jeden vierten clip mit dem K2 logo nach unten einsetzen,
um ein verschieben richtung First zu verhindern.
Die abstände zwischen zwei clips sind projektspezifisch
und können mit Hilfe des Kalkulationsprogrammes K2 Base
ermittelt werden:
¬ Dachrandbereich: max. 40 cm
¬ Dachmitte: max. 75 cm; bei Montage im Kreuzverbund:
max. 50 cm
aus gründen der Flächenpressung und Dichtheit auf einer
Hochsicke niemals zwei speedclips verbauen!
Bei schienenstößen direkt auf einer Hochsicke: zwingend
auf den jeweils nächstliegenden Hochsicken der schienen
speedclips befestigen.
Unbedingt beachten: am ende jeder schiene muss ein
speedclip auf der letzten hochsicke befestigt sein!
Der kragarm der schiene darf höchstens 25 cm
betragen.
Benötigte Materialien: speedclip, selbstb. sechskantschrau-
ben
