Montage Dome auf Trapezblech System

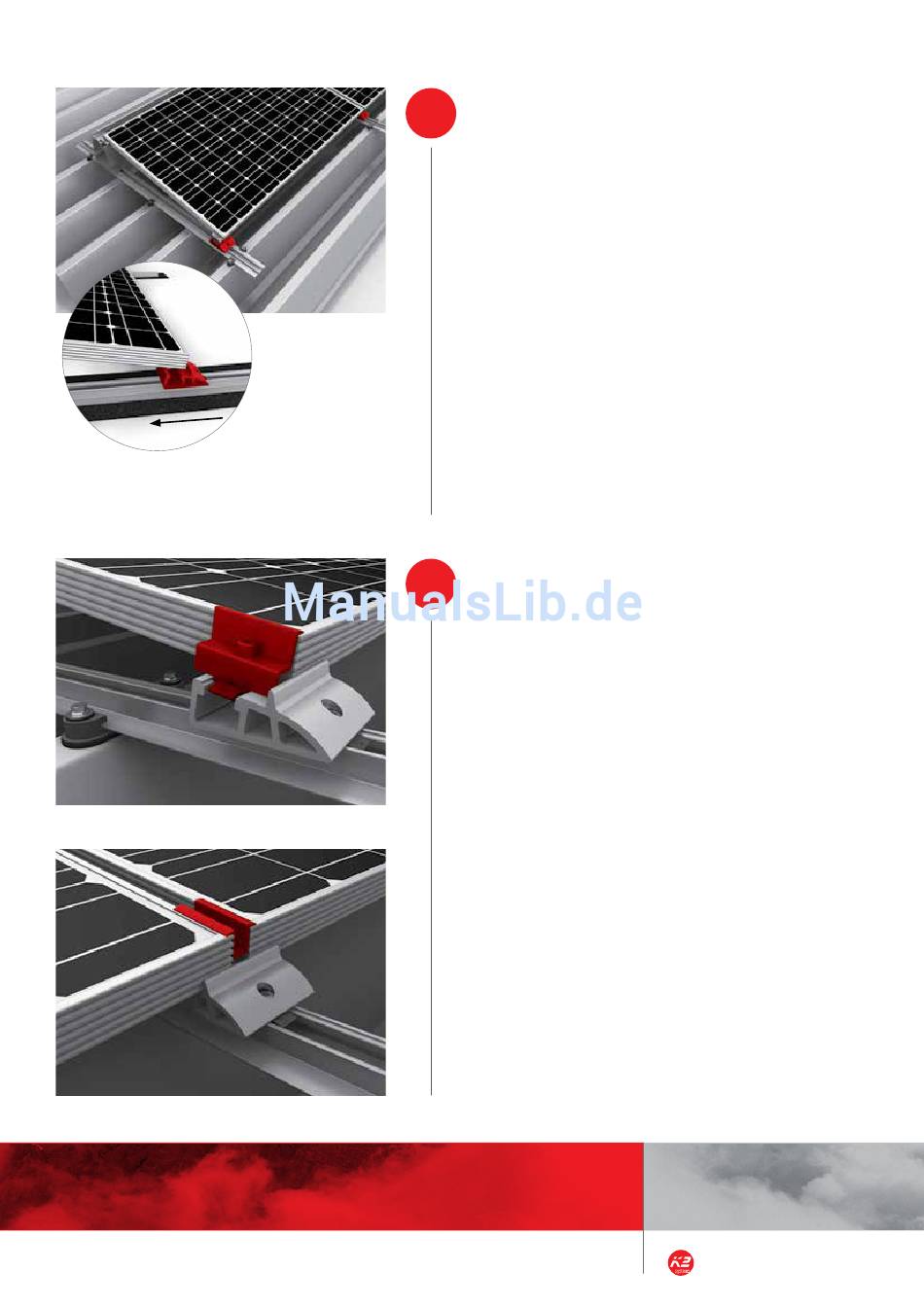

moDule auflegen unD Dome SD
verSchrauben
Das Modul wird horizontal auf jeweils zwei Dome s1000
mittig aufgelegt. Die speziell dafür angebrachten stege die-
nen dabei als anschlag. Dann wird das Modul auf die Dome
sD gelegt. Die nur leicht fixierten Dome sD werden dann
ebenfalls bis zum anschlag in richtung Modul geschoben
und verschraubt.
anzugsdrehmoment: 16 nm.
achtung:
es dürfen nur module mit einer freigabe für die
klemmung an der kurzen Seite verwendet werden,
siehe punkt „generell gilT" auf Seite 10. bitte darauf
achten, dass an den modulen mit hohlkammerprofi-
len eventuell vorhandene Drainageöffnungen nicht
verdeckt werden, da sonst mögliches kondenswasser
nicht ablaufen kann.
Benötigte Materialien: Modul
moDul befeSTigen
zunächst die M K2 einlegemutter in die nut des Dome sD
und des Dome D1000 einlegen und um 90° im uhrzeiger-
sinn drehen.
Die Module jeweils am ende einer reihe mit Modulend-
klemmen, zylinderschraube mit innensechskant M8, sowie
sicherungsscheiben s8 in den M K2 einlegemuttern ver-
schrauben. Wenn die Modulend- und Mittelklemmen als set
geliefert werden, das gesamte set in der nut fixieren.
zwischen zwei Modulen jeweils zwei Modulmittelklemmen
standard verwenden, welche ebenfalls mit zylinderschrau-
ben mit innensechskant M8, sowie sicherungsscheiben s8
in den M K2 einlegemuttern befestigt werden.
alternativ können auch Xs Mittelklemmen verwendet wer-
den. allerdings sind dabei längere schrauben zu verwenden.
Die zylinderschraube mit innensechskant definiert sich bei
der Xs Mittelklemme an der Modulrahmenstärke + 15 mm.
anzugsdrehmoment: 14 nm.
Benötigte Materialien: Modulend-/ Mittelklemmen set
