6-2. Anschluss der Spannungsversorgung

Die Spannungsversorgungsleitung wird innerhalb der SI-Einheit separat für die Magnetventile (SV-Span-
nungsversorgung) und für die Steuerung sowie die Sensoren (SI-, SW-Spannungsversorgung) geführt. Bei
beiden sind 24V DC zuzuführen.
Die SI-Einheit kann mit einer oder mit 2 Spannungsquellen gespiesen werden.
SV-Versorgung
24V DC
SI·SW-Versorgung
24V DC
SV/SI·SW Versorgung
24V DC
*Achten Sie bei einer Spannungsquelle auf den Spannungsbereich.
Der Sensor wird über den Eingangsblock, an den er angeschlossen ist, mit Spannung versorgt. Wählen Sie
den Sensor unter Berücksichtigung des Spannungsabfalls von max. 1 V innerhalb der Einheit aus.
Wenn für den Sensor 24V erforderlich sind kann die Versorgungsspannung für den Sensor leicht angepasst
werden bzw. der Sensor an eine externe Spannungsversorgung angeschlossen und getrennt abgesichert
werden, ohne sie durch die SI-Einheit zu führen (zulässiger Bereich der Versorgungsspannung:
19.2V bis 28.8V).
SI-SW Versorgung
24V DC
Spannungsversorgunsleitung

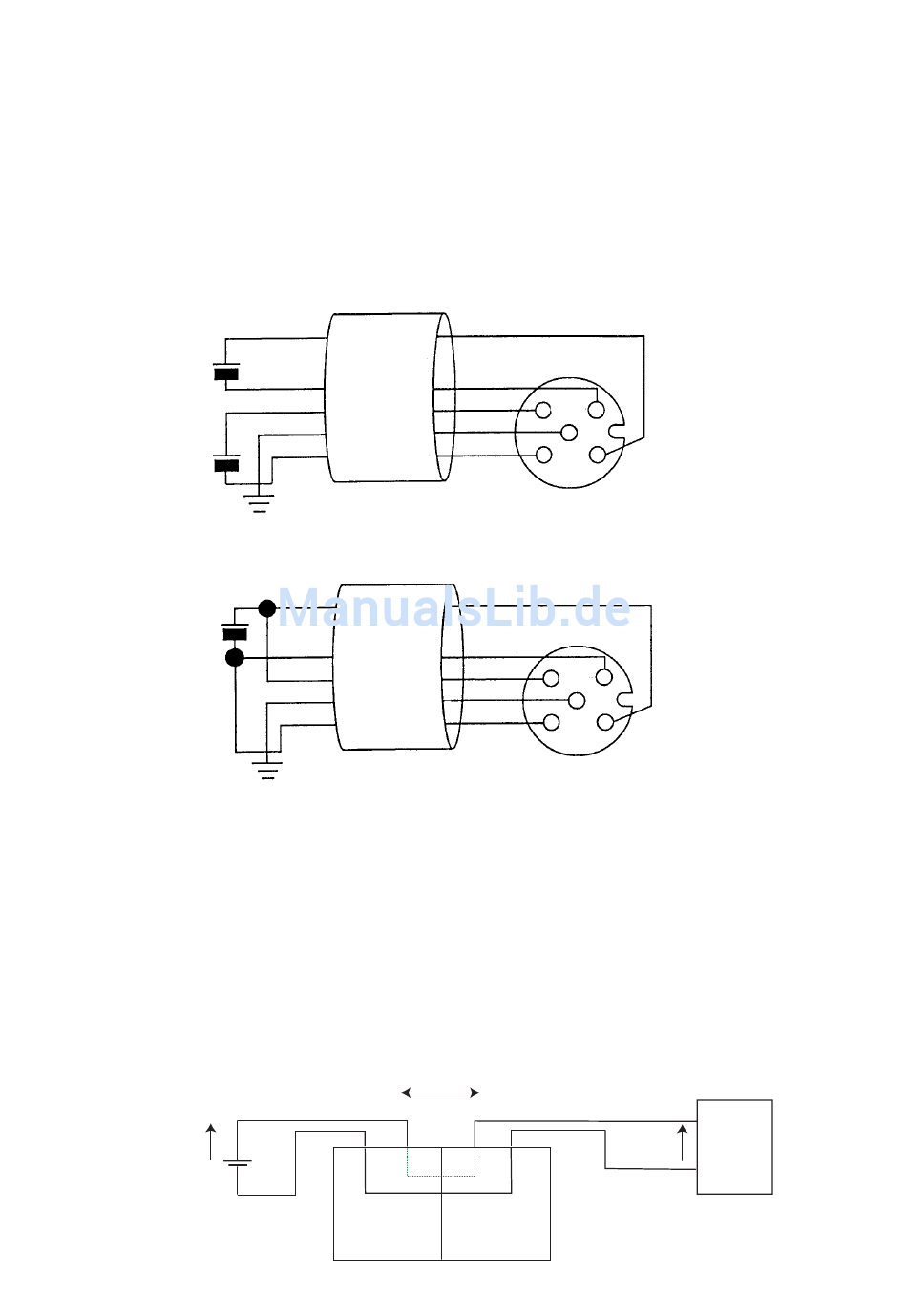

A. 2-System-Spannungsversorgung
E
Spannungsversorgunsleitung
E
B. 1-System-Spannungsversorgung
Spannungsabfall von max. 1V
SI Einheit
3
2
5 1
4
3
2
5 1
4
Eingangsblock
Kupplung für
Spannungsversorgung
Kupplung für
Spannungsversorgung
23V DC Sensor
13
