Wartung

Hinzufügen eines Eingangsblocks
1. Entfernen Sie die Schrauben von der Endplatte.
2. Montieren Sie den beiliegenden Zuganker.
3. Bringen Sie den zusätzlichen Eingangsblock an.
4. Befestigen Sie die Endplatte und ziehen Sie dabei die zuvor entfernten Schrauben mit dem angegebenen
Anzugsdrehmoment fest. (0,6 N·m)

Austauschen der SI-Einheit

1. Entfernen Sie die Schrauben der Endplatte und lösen Sie die Anschlüsse der Einheit.
2. Ersetzen Sie die alte SI-Einheit durch eine neue. (Der Zuganker muss dazu nicht entfernt werden.)
3. Befestigen Sie die Endplatte und ziehen Sie dabei die zuvor entfernten Schrauben mit dem angegebenen
Anzugsdrehmoment fest. (0,6 N·m)
Sicherheitshinweise für Wartungsarbeiten
(1) Alle Spannungsversorgungssysteme müssen unterbrochen sein.
(2) In den Einheiten dürfen sich keine Fremdkörper befinden.
(3) Die Dichtung muss ordnungsgemäss eingesetzt sein.
(4) Die Anzugsdrehmomente müssen den Angaben entsprechen.
Bei Nichteinhaltung der genannten Punkte kann der Träger brechen oder Flüssigkeit und Staub in das Inne-
re der Einheiten gelangen.

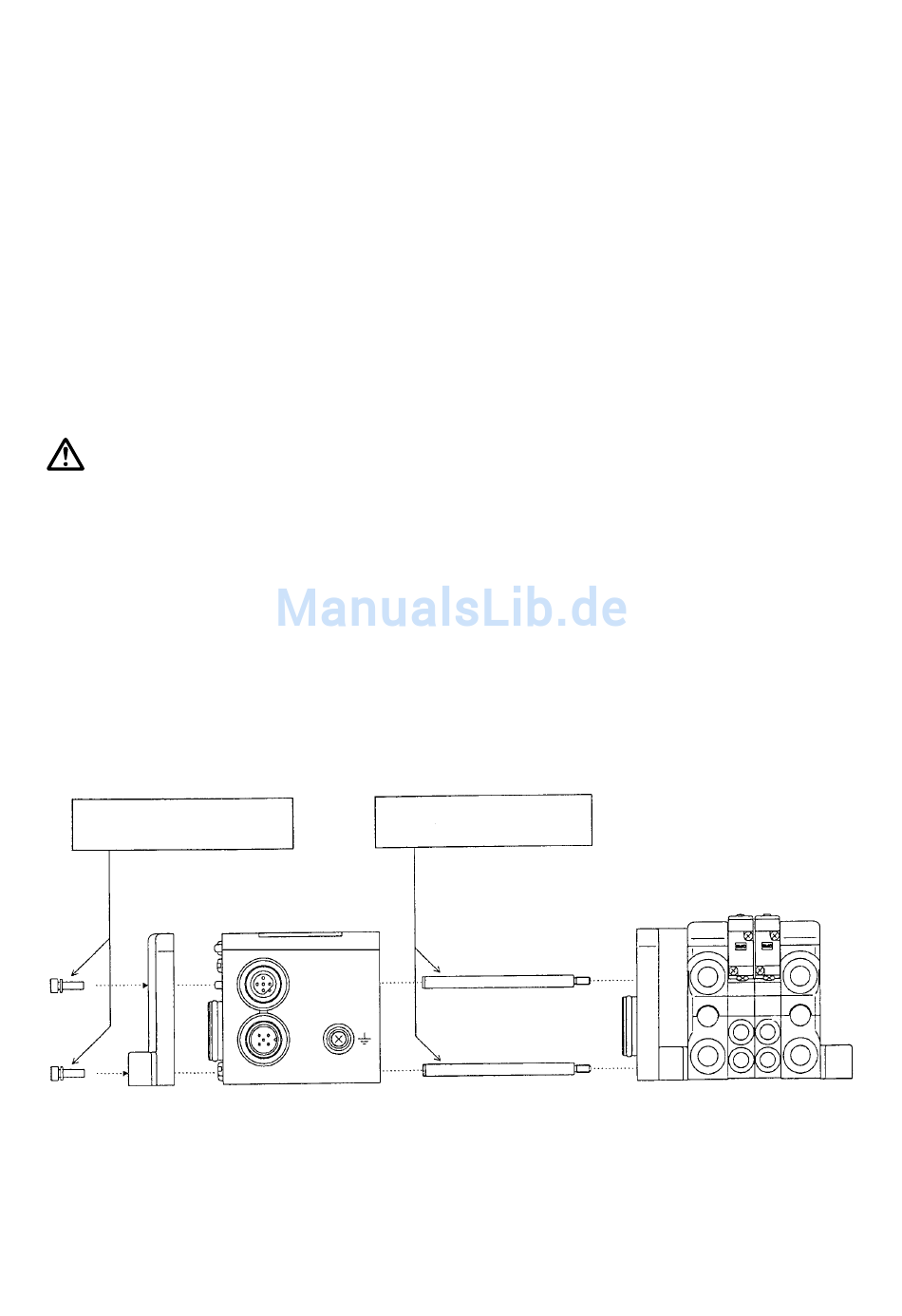

Montage und Demontage der SI-Einheit

M3 Sechskantschraube
Auszugsmoment: 0.6 Nm
Endplatte
Zuganker
Anzugsmoment: 0.6 Nm
BUS
PWR
SI Einheit
R
R
3 3
X
X
12 12
P P
1
1
Ventil-Anschlussplatte
