Übertragungsanschluss - SMC EX250-SPR1 Bedienungsanleitung

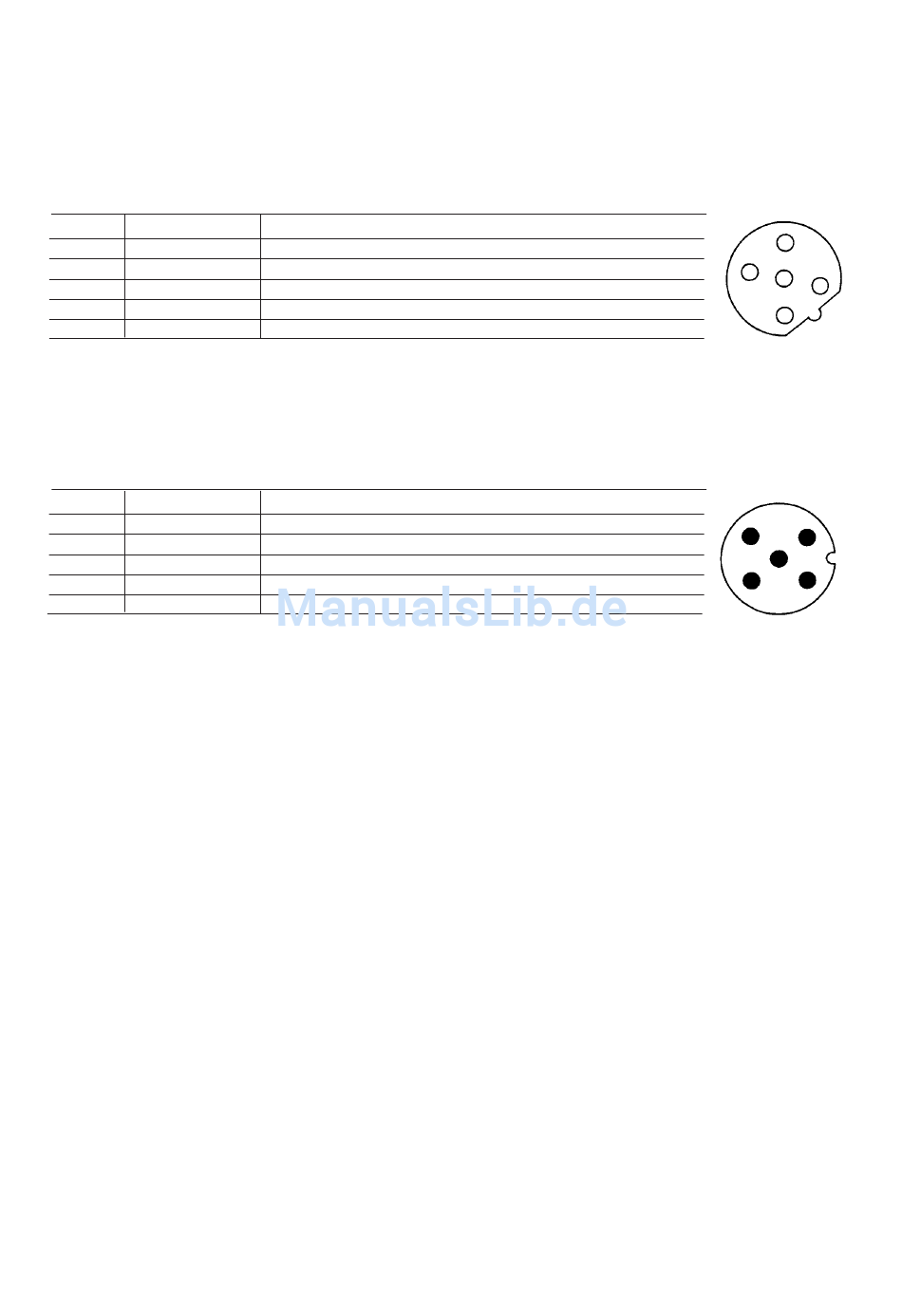

Übertragungsanschluss
M12, 5polig Kupplung (invers codiert PNO-Richtlinien)
Beispiel für Bus Y-Stück-Anschluss: TURCK VB2/FSW/FKW/FSW45 usw.
Pol-Nr. Bezeichnung
1 VP
2 A-N
3 DGND
4 B-P
5 SHIELD
Spannungsversorgungsanschluss
M12, 5polig Stecker
Beispiel für Kabelanschluss: SMC EX500-AP
Pol-Nr. Bezeichnung
1 SV24V
2 SV0V
3 SW24V
4 SW0V
5 E
Funktion
Versorgungsspannung für Abschlusswiderstand
Negativ für Datensendung/-empfang
Masse für Abschlusswiderstand
Positiv für Datensendung/-empfang
Abschirmung
010 S
– usw.
050 A
Funktion
+24V für Magnetventil
0V für Magnetventil
+24V für SI-Einheit und Eingangsblock
0V für SI-Einheit und Eingangsblock
Erdung
4
3
5
1
2
Ansicht SI-Einheit
3
2
5
1
4
Ansicht SI-Einheit
14
