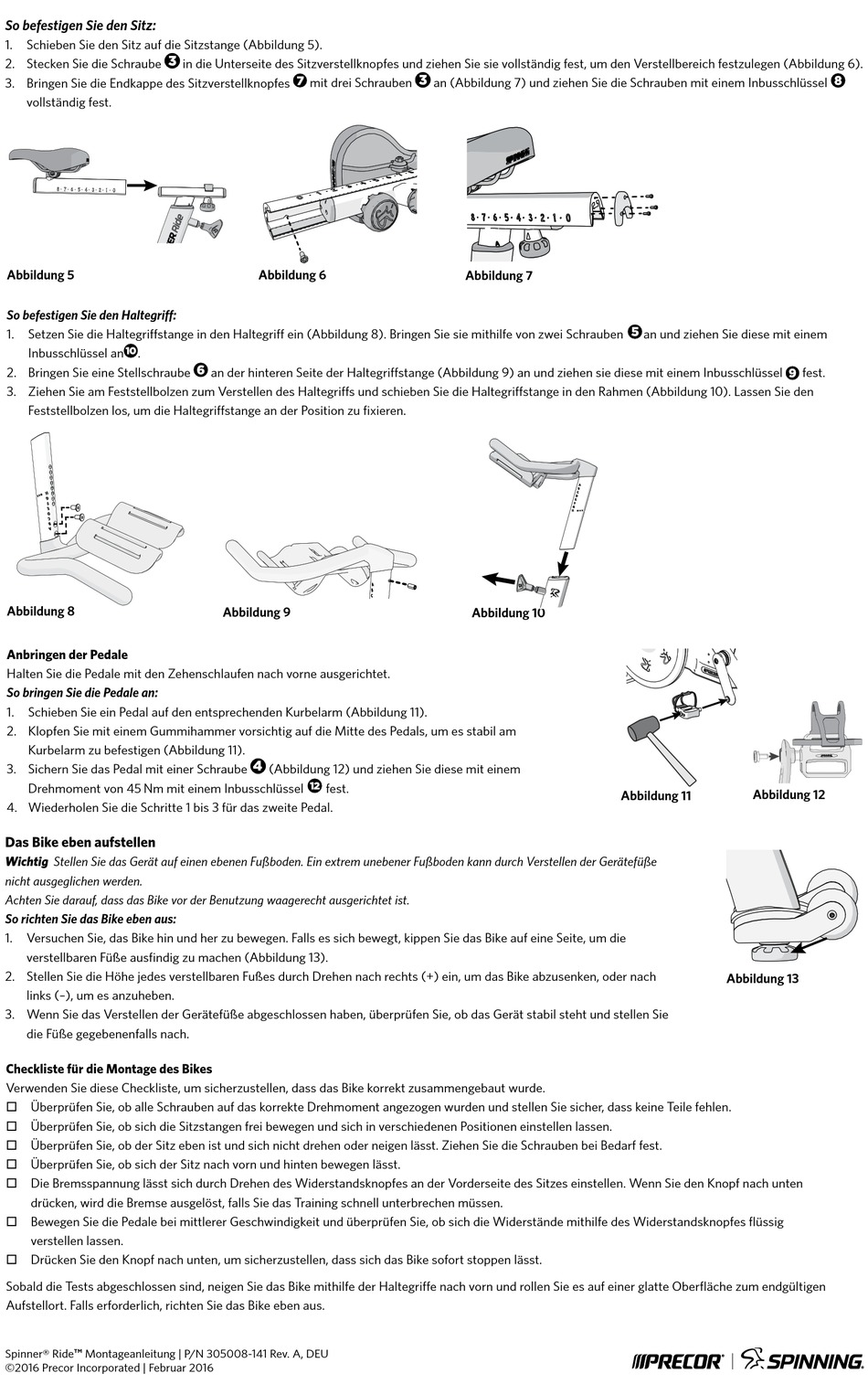

So befestigen Sie den Sitz:
1.
Schieben Sie den Sitz auf die Sitzstange (Abbildung 5).
2. Stecken Sie die Schraube
3. Bringen Sie die Endkappe des Sitzverstellknopfes
vollständig fest.
Abbildung 5
So befestigen Sie den Haltegriff:
1.
Setzen Sie die Haltegriffstange in den Haltegriff ein (Abbildung 8). Bringen Sie sie mithilfe von zwei Schrauben
Inbusschlüssel an
.
2. Bringen Sie eine Stellschraube
3. Ziehen Sie am Feststellbolzen zum Verstellen des Haltegriffs und schieben Sie die Haltegriffstange in den Rahmen (Abbildung 10). Lassen Sie den
Feststellbolzen los, um die Haltegriffstange an der Position zu fixieren.
Abbildung 8
Anbringen der Pedale
Halten Sie die Pedale mit den Zehenschlaufen nach vorne ausgerichtet.
So bringen Sie die Pedale an:
1.
Schieben Sie ein Pedal auf den entsprechenden Kurbelarm (Abbildung 11).
2. Klopfen Sie mit einem Gummihammer vorsichtig auf die Mitte des Pedals, um es stabil am
Kurbelarm zu befestigen (Abbildung 11).
3. Sichern Sie das Pedal mit einer Schraube
Drehmoment von 45 Nm mit einem Inbusschlüssel
4. Wiederholen Sie die Schritte 1 bis 3 für das zweite Pedal.
Das Bike eben aufstellen
Wichtig Stellen Sie das Gerät auf einen ebenen Fußboden. Ein extrem unebener Fußboden kann durch Verstellen der Gerätefüße
nicht ausgeglichen werden.
Achten Sie darauf, dass das Bike vor der Benutzung waagerecht ausgerichtet ist.
So richten Sie das Bike eben aus:
1.
Versuchen Sie, das Bike hin und her zu bewegen. Falls es sich bewegt, kippen Sie das Bike auf eine Seite, um die
verstellbaren Füße ausfindig zu machen (Abbildung 13).
2. Stellen Sie die Höhe jedes verstellbaren Fußes durch Drehen nach rechts (+) ein, um das Bike abzusenken, oder nach
links (–), um es anzuheben.
3. Wenn Sie das Verstellen der Gerätefüße abgeschlossen haben, überprüfen Sie, ob das Gerät stabil steht und stellen Sie
die Füße gegebenenfalls nach.
Checkliste für die Montage des Bikes
Verwenden Sie diese Checkliste, um sicherzustellen, dass das Bike korrekt zusammengebaut wurde.
Überprüfen Sie, ob alle Schrauben auf das korrekte Drehmoment angezogen wurden und stellen Sie sicher, dass keine Teile fehlen.
Überprüfen Sie, ob sich die Sitzstangen frei bewegen und sich in verschiedenen Positionen einstellen lassen.
Überprüfen Sie, ob der Sitz eben ist und sich nicht drehen oder neigen lässt. Ziehen Sie die Schrauben bei Bedarf fest.
Überprüfen Sie, ob sich der Sitz nach vorn und hinten bewegen lässt.
Die Bremsspannung lässt sich durch Drehen des Widerstandsknopfes an der Vorderseite des Sitzes einstellen. Wenn Sie den Knopf nach unten
drücken, wird die Bremse ausgelöst, falls Sie das Training schnell unterbrechen müssen.
Bewegen Sie die Pedale bei mittlerer Geschwindigkeit und überprüfen Sie, ob sich die Widerstände mithilfe des Widerstandsknopfes flüssig
verstellen lassen.
Drücken Sie den Knopf nach unten, um sicherzustellen, dass sich das Bike sofort stoppen lässt.
Sobald die Tests abgeschlossen sind, neigen Sie das Bike mithilfe der Haltegriffe nach vorn und rollen Sie es auf einer glatte Oberfläche zum endgültigen
Aufstellort. Falls erforderlich, richten Sie das Bike eben aus.
Spinner® Ride™ Montageanleitung | P/N 305008-141 Rev. A, DEU
©2016 Precor Incorporated | Februar 2016
in die Unterseite des Sitzverstellknopfes und ziehen Sie sie vollständig fest, um den Verstellbereich festzulegen (Abbildung 6).
mit drei Schrauben
Abbildung 6
an der hinteren Seite der Haltegriffstange (Abbildung 9) an und ziehen sie diese mit einem Inbusschlüssel
Abbildung 9
(Abbildung 12) und ziehen Sie diese mit einem
fest.
an (Abbildung 7) und ziehen Sie die Schrauben mit einem Inbusschlüssel
Abbildung 7
Abbildung 10
an und ziehen Sie diese mit einem
Abbildung 12
Abbildung 11
Abbildung 13
fest.
