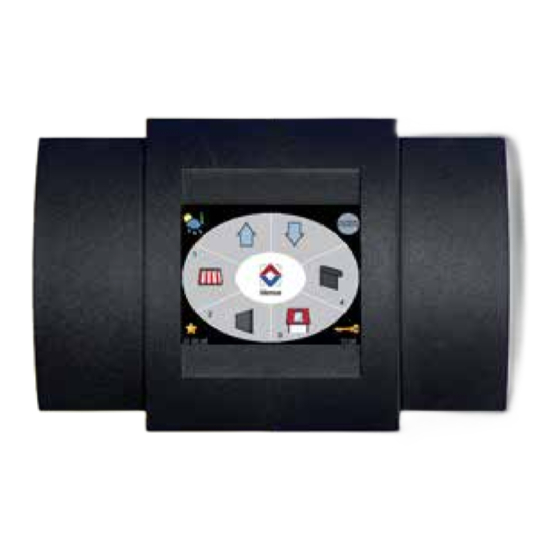

Vestamatic Touch Centre XL 4C Wired 01080212 Montageanleitung

Werbung

Farbiges Touch-Display mit intuitiv bedienbaren Symbolen
2- bzw. 4-Kanal-Steuerungssystem zur individuellen Steuerung
von Sonnenschutzanlagen aller Art
Vereinfachtes Einlernen und Parametrieren durch automatische
Sensorik-Erkennung und Hilfefunktion
Potentialfreie Gruppenausgänge zur Ansteuerung von dezentralen
Steuerungen
Anschlussmöglichkeiten:
M 2C-Versionen: 2 × Wind-, 4 × Lux-, 1 × Regen-, 2 × Temperatur-
sensoren und Funkuhr an Controlbox
XL 4C-Versionen: 2 × Wind-, 8 × Lux-, 1 × Regen-, 2 × Temperatur-
sensoren und Funkuhr an Controlbox
Displaybox mit integriertem Temperatursensor
Einzeln programmierbare Funktionen und Sensoren für Wind, Sonne,
Regen und Temperatur pro Kanal
Anschlussmöglichkeiten für externe Auf-/Ab-Taster und Wartungs schalter
Anschlussmöglichkeit für einen potentialfreien Kontakt eines
Brandmeldesystems
Individuell einstellbare Motorlaufzeit/Wendezeit
Kommunikation zwischen Control- und Displaybox über 4-Draht-
Verbindung (4 × 0,8 mm
) RS 485
2
Ä
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erst inbetrieb nahme.
Unsachgemäße Installation und Erst inbetriebnahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Be stim mun gen, ins-
besondere DIN VDE 0100/0700 sowie die gel tenden Vor schrif-
ten der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß An schluss plan anschließen.
1. Betriebsspannung abschalten.
2. Schrauben des Gehäusedeckels lösen, Gehäusedeckel der Controlbox
ab nehmen und das Gehäuse an den äußeren vier Bohrungen in den
Ecken montieren. Die Montage muss so erfol gen, dass sich die Kabel-
einführungen auf der Unterseite befinden. Der Montageort der Control-
box darf nicht direktem Sonnenlicht ausgesetzt sein.
3. Anschlussleitungen durch die unten liegenden Kabeleinführungen in
das Gehäuse einführen und Kabel verschraubungen anziehen. Nicht
benötigte Kabel ein füh run gen müssen verschlossen werden. Halten Sie
ausreichenden Abstand zwischen den Netz- und Motoranschlusskabeln
(230V) und den Sensor-/Tasterleitungen (ELV) ein, ggf. die Leitungen
mit Kabelbindern bündeln.
4. Anschlussleitungen gemäß Anschlussplan anschließen.
© Vestamatic GmbH
Touch Centre
Kurzbeschreibung
Installation
1/4
D
Touch Centre XL 4C Wired
Touch Centre M 2C Wired
Zentralsteuerungen für Sonnenschutzanlagen.
Montageanleitung
i
HINWEIS!
Montieren Sie das Steuergerät so, dass es Personen, Kindern und
Tieren unzugänglich ist. Alle Kabel müssen fest verdrahtet werden.
5. Der Ausgang ist potentialfrei (wichtig zum Ansteuern von dezentralen
Steuerungen).
6. Sollen ein oder mehrere Motoren (230VAC, 50 Hz) bzw. Trennrelais direkt
angeschlossen werden, so ist eine Brücke zwischen der Klemme Common
des Motorausgangs und der Klemme L des Netzanschlusses zu legen.
7. Setzen Sie den Gehäusedeckel wieder auf und ziehen Sie die Gehäuse -
deckel schrauben fest.
Sicherheitshinweise
Ä
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
da die Steue rung zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle der
Be schä di gung darf das Gerät keinesfalls in Betrieb genom-
men werden. Sollte ein Transport scha den vorliegen, so ist der
Liefe rant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie
in der Bedie nungs anleitung beschrieben) bestimmt. Änderun-
gen oder Modifikationen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewähr leistungs anspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Geräte nicht mehr gewährleistet, so ist die Steuerung
unverzüglich außer Betrieb zu setzen und gegen unbeab-
sichtigten Betrieb zu sichern.
– Werden Arbeiten an Beschattungseinrichtungen bzw. Dach-
fenstern durchgeführt, welche von der Steuerung gesteuert
werden, muss zuvor die Betriebs spannung der Controlbox
abgeschaltet werden.
– Wird an der Steuerung kein Regen- oder Frostsensor an ge-
schlossen, so wird aus Sicherheitsgründen je nach Bauart
der Beschattung empfoh len, die Steuerung bei Temperaturen
unter +1 °C auf manuellen Betrieb zu stellen, um automatisches
Ausfahren (z.B. bei Sonneneinfluss) zu vermeiden.
– Dieses Gerät enthält eine Batterie. Der Endverbraucher ist
ge setzlich zur ordnungsgemäßen Rückgabe aller ge- und ver -
brauchten Batterien bzw. Akkus verpflichtet. Eine Ent sor gung
über den Hausmüll ist strikt untersagt (Richtlinie 91/157 EWG).
– Die Verwendung anderer als des vom Hersteller der
Steuerung gelieferten optionalen Steckernetzteiles kann zu
Funktionseinschränkungen und/oder Beschädigung der
Steuerung führen und ist daher nicht zulässig.
– Im Falle eines Stromausfalls ist die Steuerung und alle ange-
schlossenen Anlagen nicht mehr steuerbar.
– Bei Unwetterwarnungen fahren Sie alle angeschlossenen
Anlagen aus Sicherheitsgründen frühzeitig ein und ändern
die Betriebsart aller Gruppen auf manuelle Steuerung.
Touch Centre
Art.-Nr.: 01080212
Art.-Nr.: 01080210
Änderungen vorbehalten!
