5. Tasten der verkabelten Fernbedienung

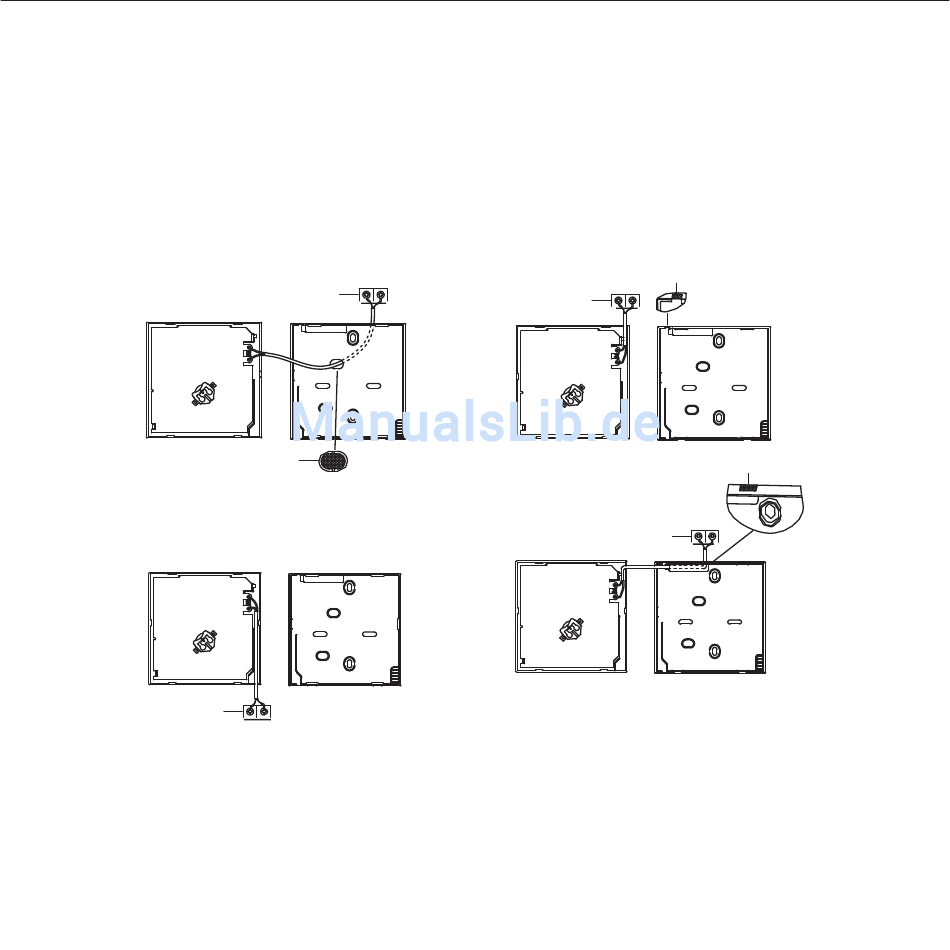

Die Steuerung verfügt über 4 Möglichkeiten, die Kabel herauszunehmen:
1 über den hinteren Teil
2 über den unteren Teil
3 über den oberen Teil
4 über den oberen, zentralen Teil
1
2
1 Anschlüsse der Inneneinheit
2 Lücke für das Verlegen der Kabel
Schließen Sie die Anschlüsse der Fernsteuerung (HA, HB) an die Anschlüsse (HA, HB) der
Inneneinheit an ( die Anschlüsse HA und HB sind nicht polarisiert).
