Fnschluss
5.3.1 Retz- und Steuerleitungen
Zuleitung
100-240 V AC
50/60Hz / 16A
NYM-J 3x1,5

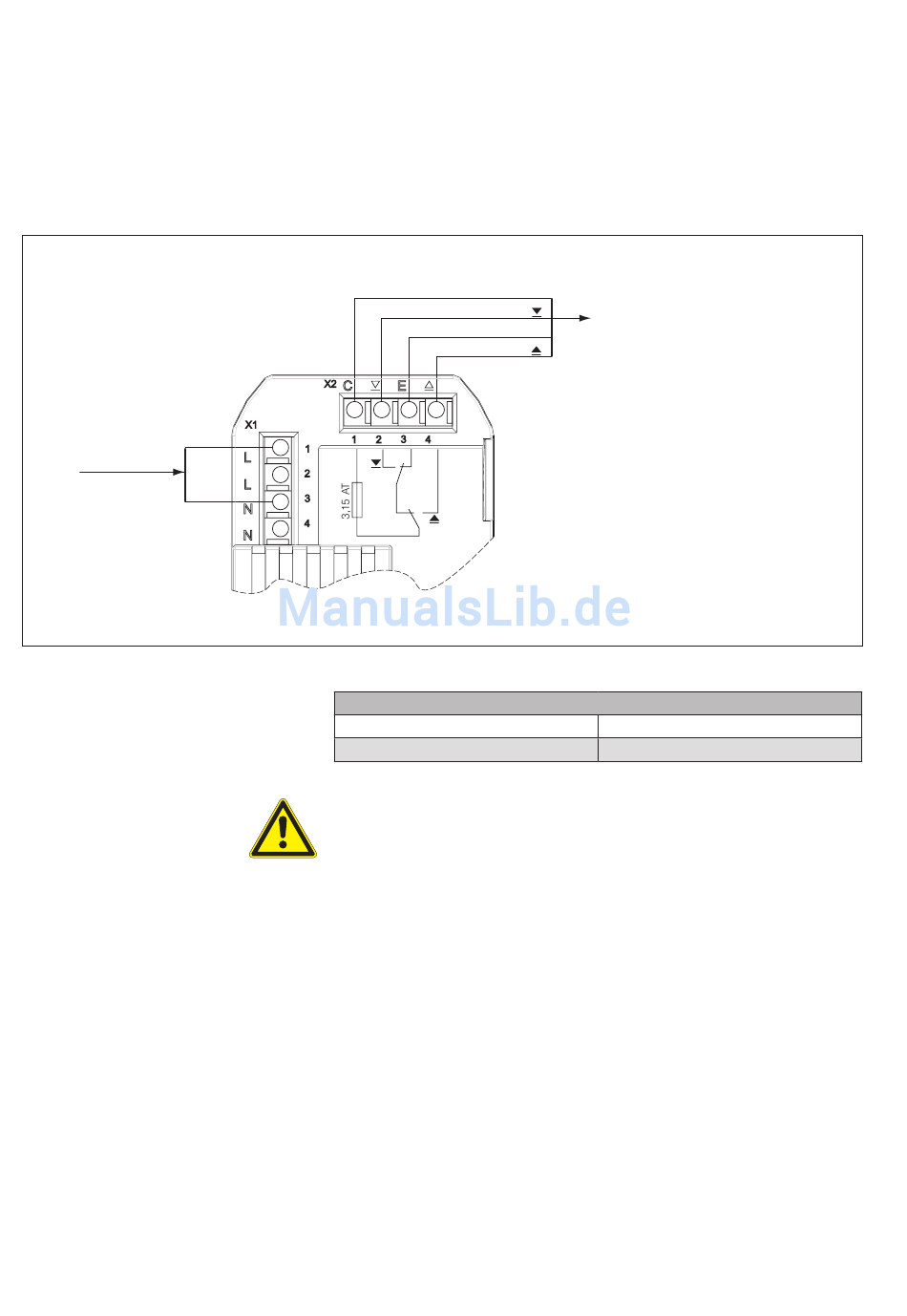

Abb. 12 Anschluss der Netz- und Steuerleitungen
28
Technische Änderungen behalten wir uns vor
Wenn Sie mit der Wisotronic mehrere Sonneschutzprodukte ansteuern wol-
len, können Sie statt eines Sonnenschutzantriebs alternativ eine Geschossan-
steuerung oder Motorsteuereinheiten an die Klemmen X2 anschließen.
Klemmleisten X1, X2
Zulässiger Leiterquerschnitt
Abisolierlänge
WFRRNR
In der festverlegten Installation ist eine vorgeschaltete Trennvorrichtung
vorzusehen, um die Wisotronic von der Versorgungsspannung
trennen zu können (Schalter nach EN 60335‑1, Abschnitt 25.2, z.B.
Leitungsschutzschalter). Eventuell zugehörige Motorsteuereinheiten
(MSE) und ihre Verbraucher dürfen nicht über diesen
Leitungsschutzschalter mit abgesichert werden.
Werden an die Klemmleiste X2 24 V‑Steuerleitungen angeschlossen, müs‑
sen diese mit mindestens 8 mm Abstand zu den 230 V‑Leitungen verlegt
werden. Ansonsten sind die 24 V‑Leitungen doppelt zu isolieren (z.B. mit
Silikonschläuchen)!
Wisotronic 1-Kanal
Installationsanleitung
C
Zur Geschossansteuerung oder
zu den Motorsteuereinheiten.
Siehe hierzu die Unterlage
E
Anschlusspläne Art.-Nr. 816 345
0,2 bis 1,5 mm
10 mm
eindrähtig
2
