Bedienungs- und Installationsanleitung
WMS Dimmer smart
Für künftige Verwendung aufbewahren!
Gültig ab 01. September 2021
Allgemeines

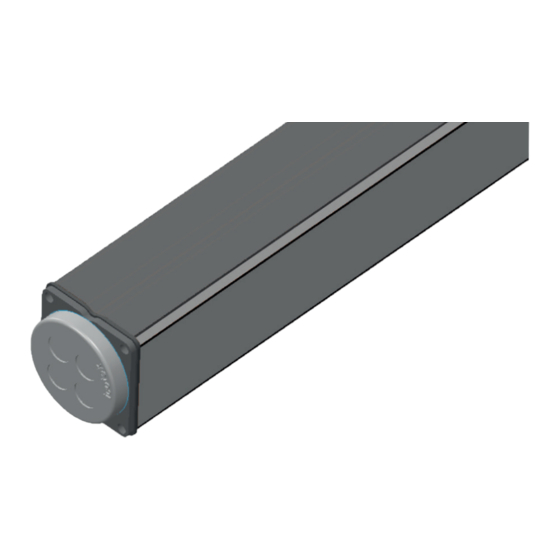

Abb. 1 WMS Dimmer smart
Der WMS Dimmer smart ist für den Einsatz bei Terrassen-
markisen vorgesehen. Er erhält Steuerbefehle von einem
Sender oder auch die Messwerte der Sensoren und führt
den entsprechenden Schaltbefehl aus.
Der WMS Dimmer smart steuert die WAREMA LED Stripes
bzw. die WAREMA LED Lichtschiene an (auch bei gekup-
pelten Anlagen). Er kommuniziert direkt mit dem Sender
der jeweiligen Markise. Durch das Komfortsteuerverhal-
ten des WMS Dimmer smart lassen sich die LEDs in 10
Dimmstufen über einen Kanal am Sender oder stufenlos
mittels WMS WebControl bedienen.
Die Komponenten werden immer aufeinander voreingelernt
ausgeliefert und sind passend aufeinander abgestimmt.
Bestimmungsgemäße Verwendung
Der WMS Dimmer smart ist ein elektronisches Gerät zur
Steuerung von WAREMA LED-Stripes. Bei Einsatz außer-
halb des in dieser Anleitung aufgeführten Verwendungs-
zweckes ist die Genehmigung des Herstellers einzuholen.
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die
beigefügten Montagehinweise der mitgelie-
ferten Elektrogeräte zu beachten.
W ARNUNG
Wenn anzunehmen ist, dass ein gefahr-
loser Betrieb nicht möglich ist, darf das
Gerät nicht in Betrieb genommen bzw.
muss es außer Betrieb gesetzt werden.
Diese Annahme ist berechtigt, wenn
 das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen
 das Gerät nicht mehr arbeitet.
warema_2021089_alhb_de_v3•2021-09-01
W ARNUNG
Schalten Sie die Versorgungsspannung der
Markise ab, wenn Sie Tätigkeiten an der
Markise ausführen. Gefahr durch plötzliche
Fahrbewegungen bzw. Stromschlag.
V ORSICHT
Betätigen Sie niemals wahllos Tasten auf
Ihrem Sender ohne Sichtkontakt zum Son-
nenschutz. Kinder dürfen nicht mit diesem
Produkt spielen - Fernsteuerungen oder Sen-
der dürfen nicht in die Hände von Kindern
gelangen!
Montage
Der WMS Dimmer smart wird als integriertes Produkt
zusammen mit Ihrer Markise ausgeliefert.
Bitte beachten Sie die Hinweise in der Montageanlei-
tung der Markise.
Die in der Markise verbauten Steuerungskomponenen-
ten sind bereits aufeinander eingelernt und nach dem
Einschalten der Spannung betriebsbereit.
Schalten Sie zunächst den Netzstromkreis an der vor-
geschalteten Sicherung ab.
Abb. 2 Anschluss der Steckerkupplung STAK 3,
bauseitig 230 V AC
 Neutralleiter N (blau)
 Phase L (schwarz)
Schutzleiter (grün-gelb)
Es wird vorausgesetzt, dass der Elektroanschluss
bauseitig vorbereitet ist.
Für folgende Endgeräte müssen die Netzan-
schlussleitungen bauseitig mit 3 A abgesichert
werden:
Endgerät
WMS Dimmer smart 60 S,
Gehäuse 610 × 34 × 33 mm
WMS Dimmer smart 100 S,
Gehäuse 610 × 34 × 33 mm
WMS Dimmer smart 200 S,
Gehäuse 920 × 34 × 33 mm
Technische Änderungen behalten wir uns vor
Artikelnummer
2020476
2020477
2020478
