Messwertgeber-Zuordnung - WAREMA Wisotronic Installationsanleitung

8.3.3 Messwertgeber-
Zuordnung
890424_f•de•01.08.2013
VVRSIIHH
Das Verändern dieser Einstellungen kann die Sicherheit der Anlage
beeinträchtigen oder deren Wirkungsgrad herabsetzen! Vergewissern Sie
sich deshalb über die Auswirkungen einer Veränderung!
Für die richtige Funktion der Steuerung müssen die Messwertgeber den Ka-
nälen zugeordnet werden. Dabei wird festgelegt, wie die Messwertgeber zur
Steuerung der einzelnen Kanäle genutzt werden.
Die Auswertung dieser Größen dient den Sicherheits- und Komfortfunktionen
später als Grundlage, um Fahrbefehle und Aktionen auszulösen. Pro Kanal
können dabei bis zu vier Messwerte "Photo" der Wetterstation 1 zugeordnet
werden, von denen immer der aktuell höchste ausschlaggebend ist. Die Pho-
tosensoren sind folgendermaßen dem Montageort zugeordnet:
N
Photo 4

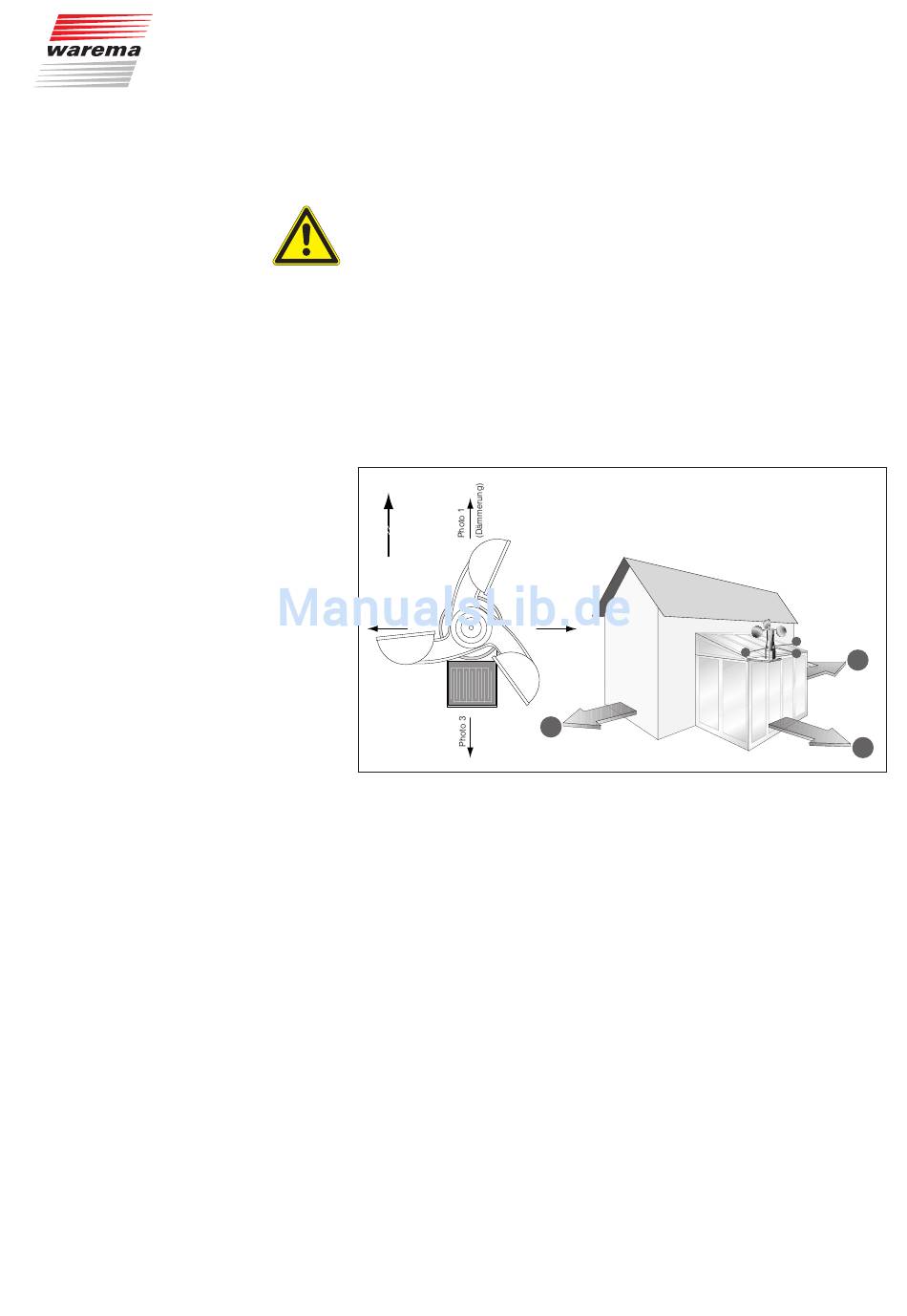

Abb. 20 Ausrichtung der Photodioden (Beispiel: Wetterstation multisense)
HINWEIS Den vier Photodioden sind werkseitig die Ziffern von 1 bis 4 zugeordnet.
(Photodiode 1 möglichst nach Norden ausrichten.) Richten Sie die Photodi-
oden nach den zu verschattenden Gebäudefassaden aus. Die spätere Zu-
ordnung der Photodioden zu den einzelnen Funktionen der Wisotronic wird
erheblich einfacher, wenn Sie die Photodioden ihren Ziffern entsprechend an
der Wisotronic anschließen. Zusätzliche Hinweise finden Sie in der Bedie-
nungs- und Installationsanleitung des Messwertgebers.
Photo 2
C
Technische Änderungen behalten wir uns vor
Kanäle
2
4
3
A
B
65
