BETRIEBSANLEITUNG
4.1
Befestigung des Prüflings
Der Schwingkopf des PCE-VC 20 hat ein M5-Innengewinde mit 7 mm Tiefe zur Befestigung des Prüf-
lings. Zum Kalibrieren wird der Prüfling mit einem der mitgelieferten Gewindestifte bzw. -adapter oder
einem Haftmagneten an der Koppelfläche des Kalibrators befestigt. Die Oberfläche des Schwingkopfes
wurde durch Plasmanitrierung extrem haltbar gemacht. Bei leichten Aufnehmern können auch Klebe-
wachs oder andere entfernbare Kleber bzw. doppelseitiges Klebeband verwendet werden. Zum Schaffen
einer ebenen Klebefläche eignet sich der bei Metra erhältliche Klebeflansch 029 mit M5-Gewinde. Ein
Haftmagnet oder die Klebebefestigung sollten nur für Überblicksmessungen verwendet werden. Die ga-

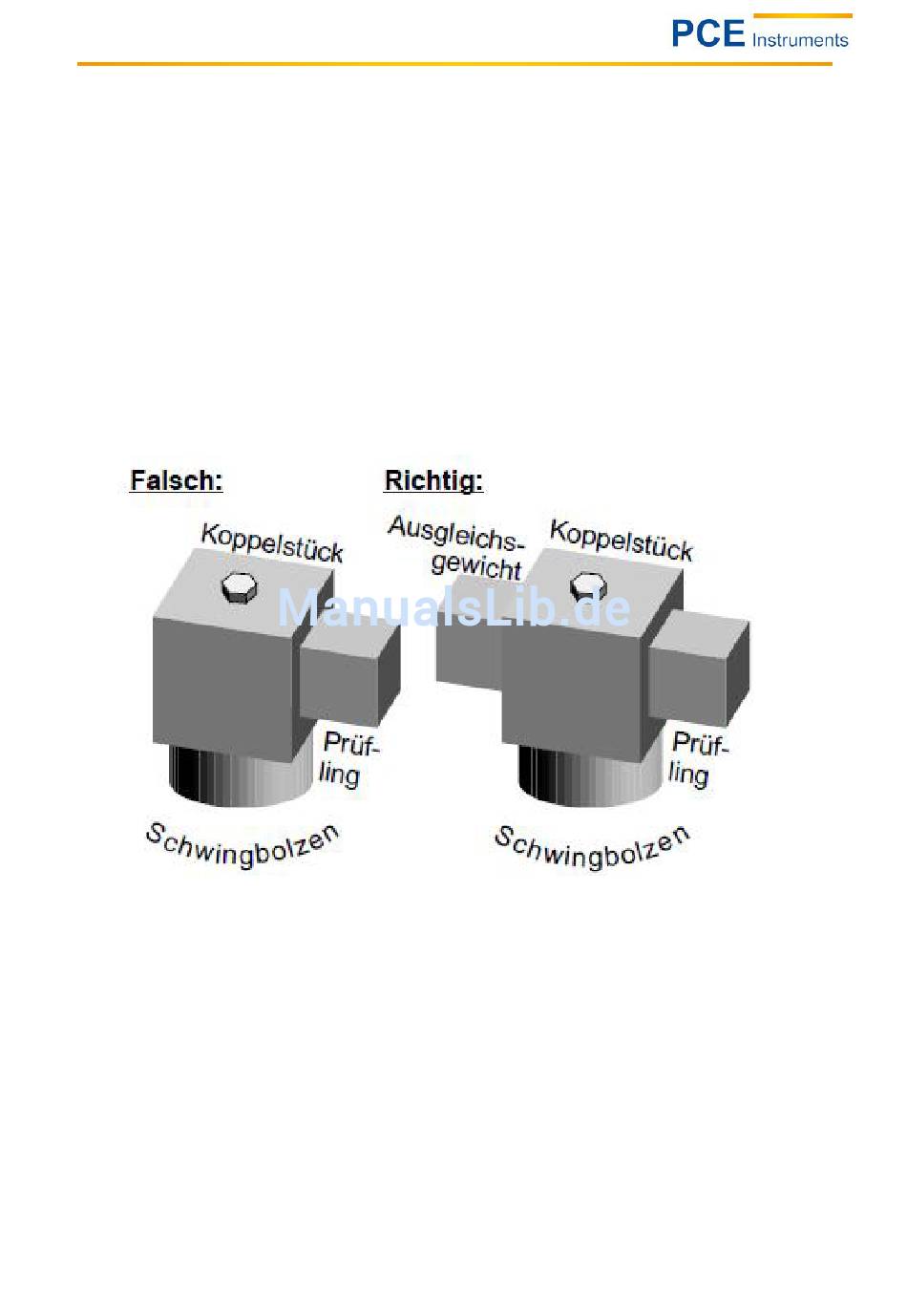

rantierte Genauigkeit gilt nur bei Schraubbefestigung. Bei der Befestigung des Prüflings sollte auf sym-
metrische Verteilung der Messobjektmasse geachtet werden, damit das Schwingsystem nicht aus seiner
Hauptachse abgelenkt wird. Das ist insbesondere von Bedeutung, wenn zum Kalibrieren des Sensors
Koppelstücke eingesetzt werden (z.B. bei der Kalibrierung der x- und y-Achse eines Triaxialaufnehmers).
Dann sollte ein Ausgleichsgewicht verwendet werden. Schwere Messkabel sollten in der Nähe des Sen-
sors abgefangen werden, um den Schwingungserreger nicht einseitig zu belasten. Dabei muss jedoch
eine statische Krafteinleitung über das Kabel in den Schwingkopf vermieden werden.
Ein Anzugsdrehmoment von 1 bis 2 Nm sollte nicht überschritten werden, da sonst der Schwingerreger
beschädigt werden kann! Der Schwingungskalibrator sollte auf einer festen Unterlage stehend betrieben
werden. Handgehaltener Betrieb kann zu Fehlern führen.
6
