2. INSTRUCTIONS D'UTILISATION

LES OPÉRATIONS D'INTRODUCTION OU DE REMPLACEMENT DES MATRICES
DOIVENT ÊTRE EFFECTUÉES AVEC L'OUTIL DÉPOURVU DE BATTERIE
2.1) Mise en service
Avec l'outil en position repos et sans batterie, procéder de la façon suivante:
Choisir le couple de matrices approprié pour le type de connexion à réaliser; pour cela,
consulter la tableau à page 24.

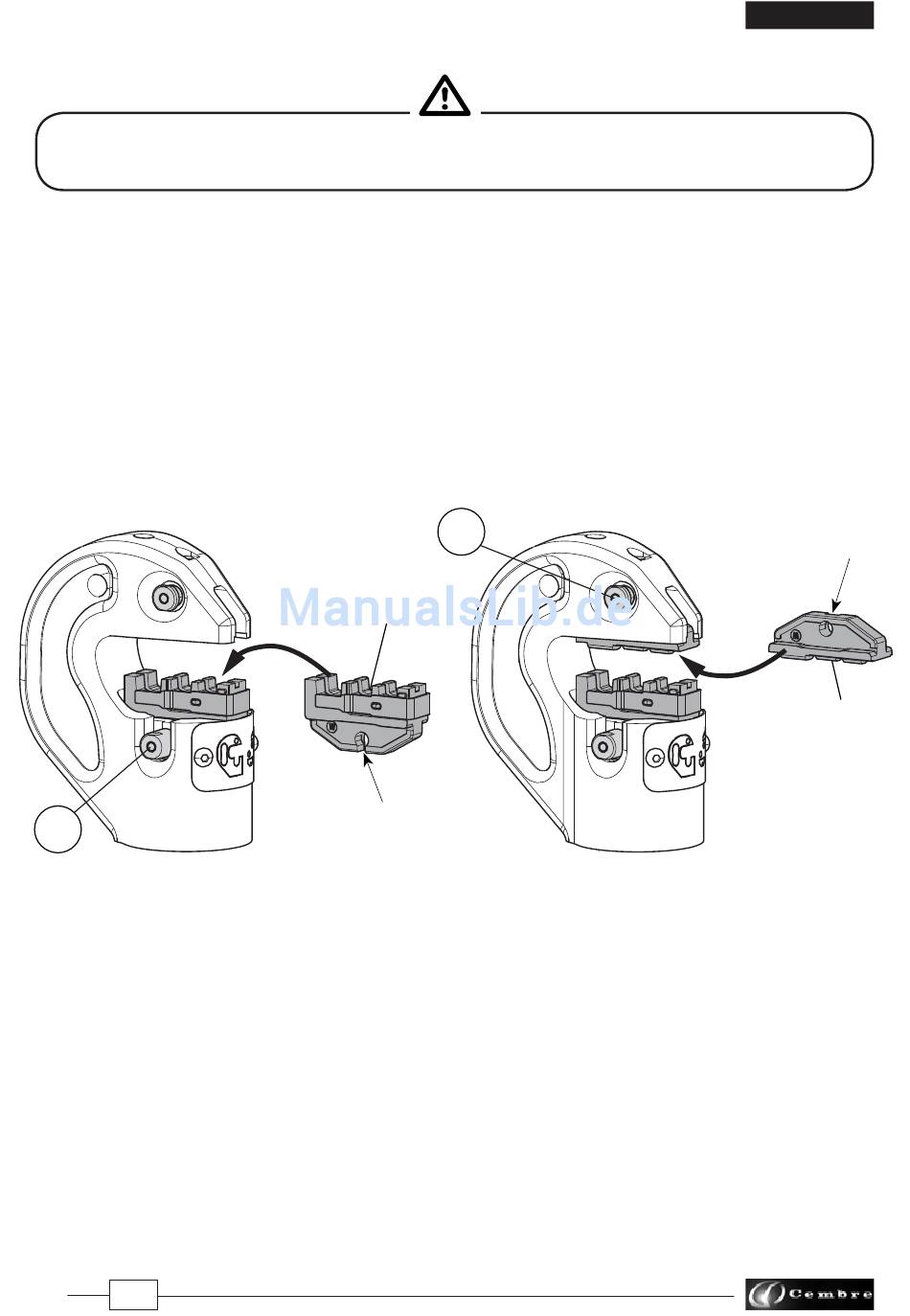

Insérer les matrices dans la tête en commençant par la matrice inférieure (celle avec la fente):
1 Appuyer sur le bouton (62) et insérer la matrice inférieure dans son siège, puis relâcher
le bouton pour la bloquer en position.
2 Appuyer sur le bouton (65) et insérer la matrice supérieure dans son siège, puis relâcher
le bouton pour la bloquer en position.
Le positionnement des matrices à l'intérieur de la tête est univoque.
AVANT TOUT TOUJOURS INSERER LA MATRICE INFÉRIEURE
62
2.2) Avance des matrices
Introduire la batterie dans son siège (Voir § 2.8)
Empoigner fort l'outil et positionner le connecteur entre les deux matrices en alignant la zone à
sertir avec l'empreinte des matrices.
Appuyer sur le bouton de commande (4) pour approcher les matrices du connecteur sans le sertir,
puis relâcher le bouton (4): le connecteur restera ainsi bloqué pour faciliter son positionnement
sans le déformer.
S'assurer que les matrices sont bien positionnées sur la zone à sertir, sinon des-
serer les en suivant les instructions du § 2.4 et repositionner le connecteur.
2.3) Sertissage
– Insérer le conducteur dans le connecteur et appuyer sur le bouton de commande (4):
le piston avance progressivement jusqu'à ce que les matrices arrivent en butée l'une
contre l'autre. Nous recommandons en tout cas d'actionner le moteur jusqu'au dé clen-
chement de la valve de surpression que l'on entendra distinctement.
9
(Voir Fig. 1, 2)
1
MATRICE
INFERIEURE
fente
65
FRANÇAIS
2
trou
MATRICE
SUPERIEURE
FIG. 2
