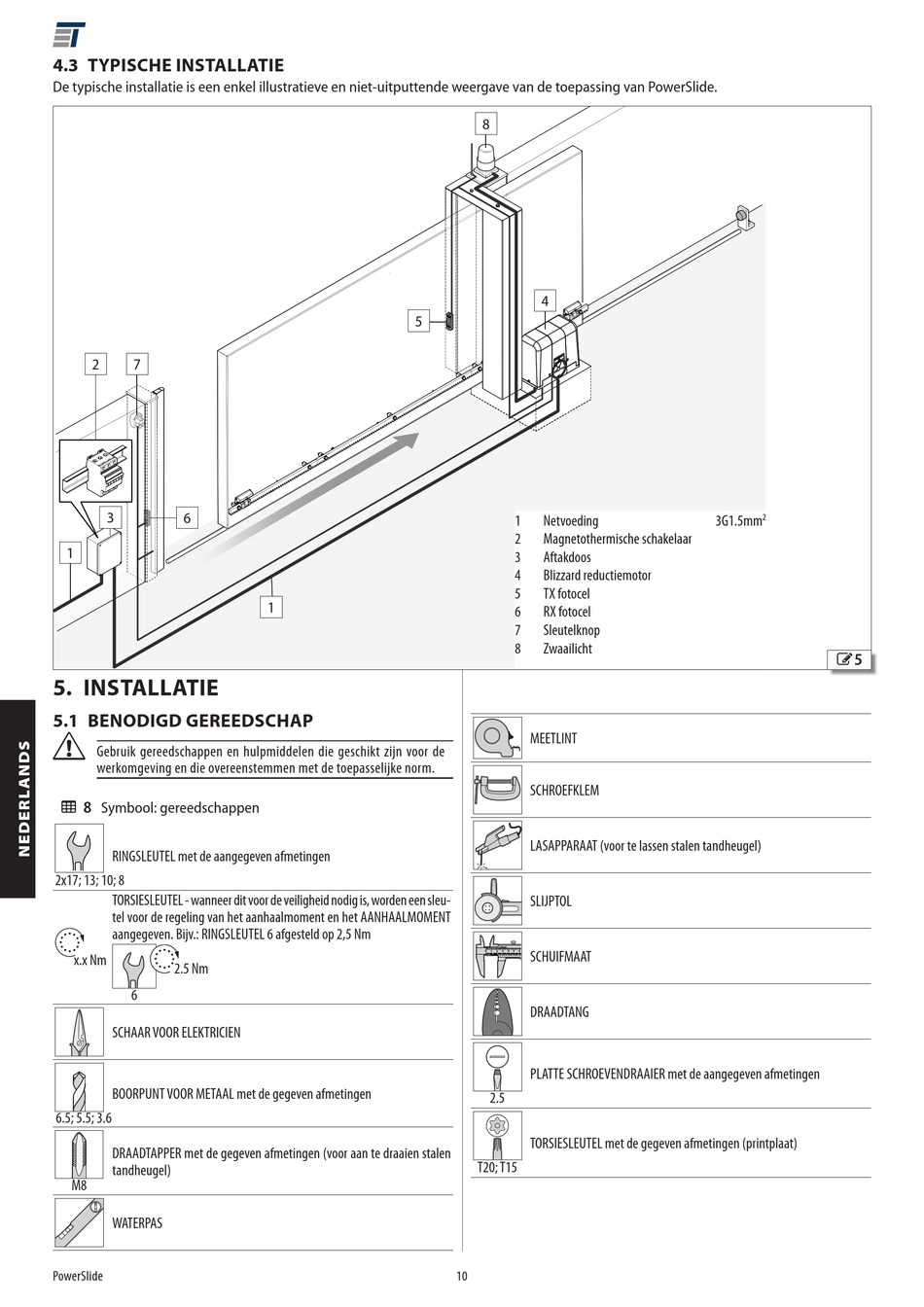

4.3 TYPISCHE INSTALLATIE

De typische installatie is een enkel illustratieve en niet-uitputtende weergave van de toepassing van PowerSlide.
2 7
3 6
1

5. INSTALLATIE

5.1 BENODIGD GEREEDSCHAP

!
Gebruik gereedschappen en hulpmiddelen die geschikt zijn voor de
werkomgeving en die overeenstemmen met de toepasselijke norm.
 8 Symbool: gereedschappen
RINGSLEUTEL met de aangegeven afmetingen
2x17; 13; 10; 8
TORSIESLEUTEL - wanneer dit voor de veiligheid nodig is, worden een sleu-
tel voor de regeling van het aanhaalmoment en het AANHAALMOMENT
aangegeven. Bijv.: RINGSLEUTEL 6 afgesteld op 2,5 Nm
x.x Nm
2.5 Nm
6
SCHAAR VOOR ELEKTRICIEN
BOORPUNT VOOR METAAL met de gegeven afmetingen
6.5; 5.5; 3.6
DRAADTAPPER met de gegeven afmetingen (voor aan te draaien stalen
tandheugel)
M8
WATERPAS
PowerSlide
5
1
8
4
1 Netvoeding
2 Magnetothermische schakelaar
3 Aftakdoos
4 Blizzard reductiemotor
5 TX fotocel
6 RX fotocel
7 Sleutelknop
8 Zwaailicht
MEETLINT
SCHROEFKLEM
LASAPPARAAT (voor te lassen stalen tandheugel)
SLIJPTOL
SCHUIFMAAT
0 1 2 3 4 5 6
DRAADTANG
PLATTE SCHROEVENDRAAIER met de aangegeven afmetingen
2.5
TORSIESLEUTEL met de gegeven afmetingen (printplaat)
T20; T15
10
3G1.5mm
2
5
