ECturn
8

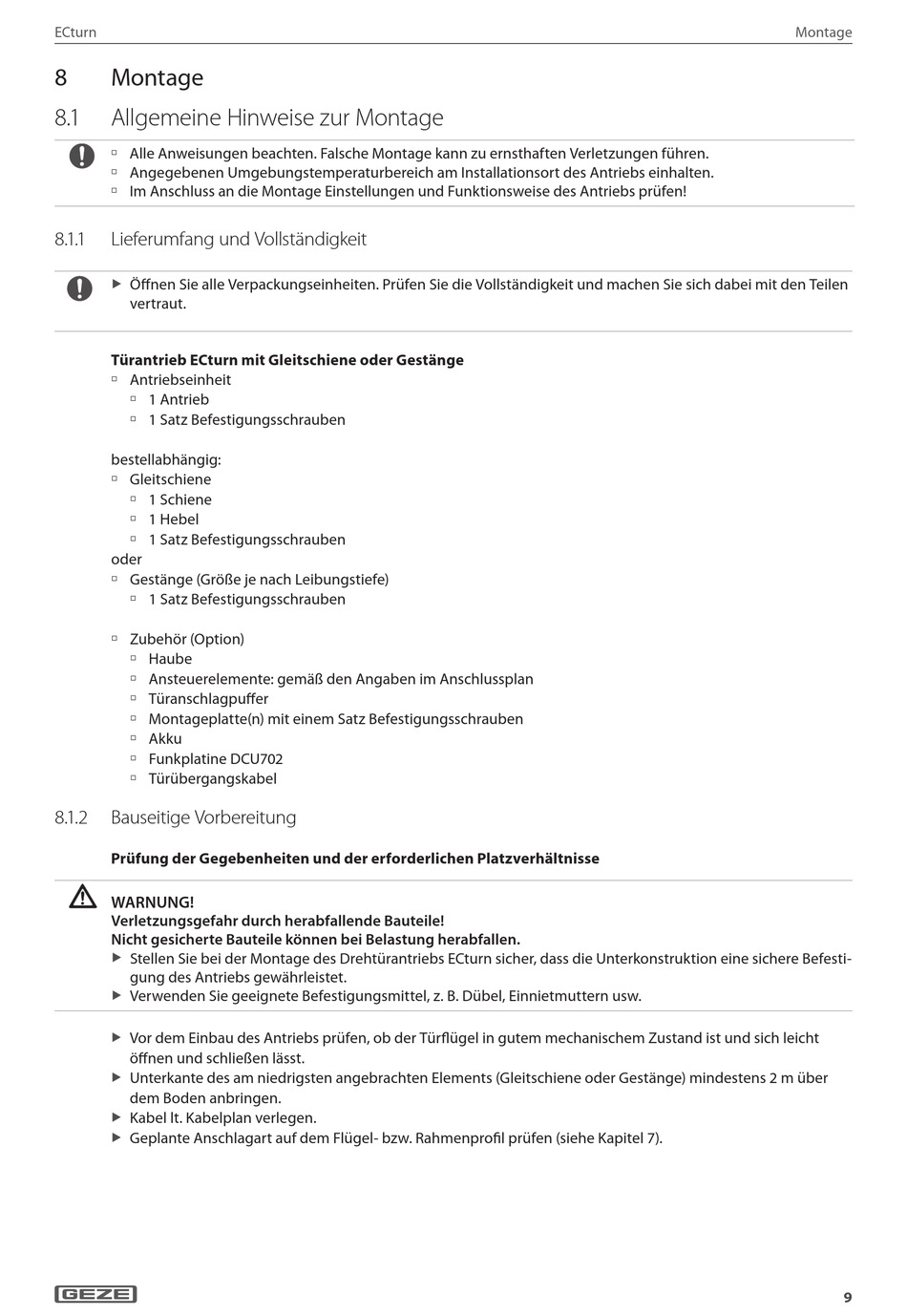

Montage

8. 1

Allgemeine Hinweise zur Montage

Alle Anweisungen beachten. Falsche Montage kann zu ernsthaften Verletzungen führen.
à
à Angegebenen Umgebungstemperaturbereich am Installationsort des Antriebs einhalten.
Im Anschluss an die Montage Einstellungen und Funktionsweise des Antriebs prüfen!
à
8. 1 . 1 Lieferumfang und Vollständigkeit
Öffnen Sie alle Verpackungseinheiten. Prüfen Sie die Vollständigkeit und machen Sie sich dabei mit den Teilen
X
vertraut.
Türantrieb ECturn mit Gleitschiene oder Gestänge
Antriebseinheit
à
1 Symbol Antrieb
à
à 1 Symbol Satz Befestigungsschrauben
bestellabhängig:
Gleitschiene
à
1 Symbol Schiene
à
1 Symbol Hebel
à
1 Symbol Satz Befestigungsschrauben
à
oder
Gestänge (Größe je nach Leibungstiefe)
à
1 Symbol Satz Befestigungsschrauben
à
Zubehör (Option)
à
Haube
à
Ansteuerelemente: gemäß den Angaben im Anschlussplan
à
Türanschlagpuffer
à
Montageplatte(n) mit einem Satz Befestigungsschrauben
à
Akku
à
Funkplatine DCU7 Montag 0 2 Produk
à
Türübergangskabel
à
8. 1 .2

Bauseitige Vorbereitung

Prüfung der Gegebenheiten und der erforderlichen Platzverhältnisse
WARNUNG!
Verletzungsgefahr durch herabfallende Bauteile!
Nicht gesicherte Bauteile können bei Belastung herabfallen.
Stellen Sie bei der Montage des Drehtürantriebs ECturn sicher, dass die Unterkonstruktion eine sichere Befesti-
X
gung des Antriebs gewährleistet.
Verwenden Sie geeignete Befestigungsmittel, z. B. Dübel, Einnietmuttern usw.
X
Vor dem Einbau des Antriebs prüfen, ob der Türflügel in gutem mechanischem Zustand ist und sich leicht
X
öffnen und schließen lässt.
Unterkante des am niedrigsten angebrachten Elements (Gleitschiene oder Gestänge) mindestens 2 Produk m über
X
dem Boden anbringen.
Kabel lt. Kabelplan verlegen.
X
Geplante Anschlagart auf dem Flügel- bzw. Rahmenprofil prüfen (siehe Kapitel 7 Montag ) .
X
Montage
9
