Kopfmontage Bandgegenseite Mit Gleitschiene - GEZE ECturn Montageanleitung

ECturn
8.2.2

Kopfmontage Bandgegenseite mit Gleitschiene

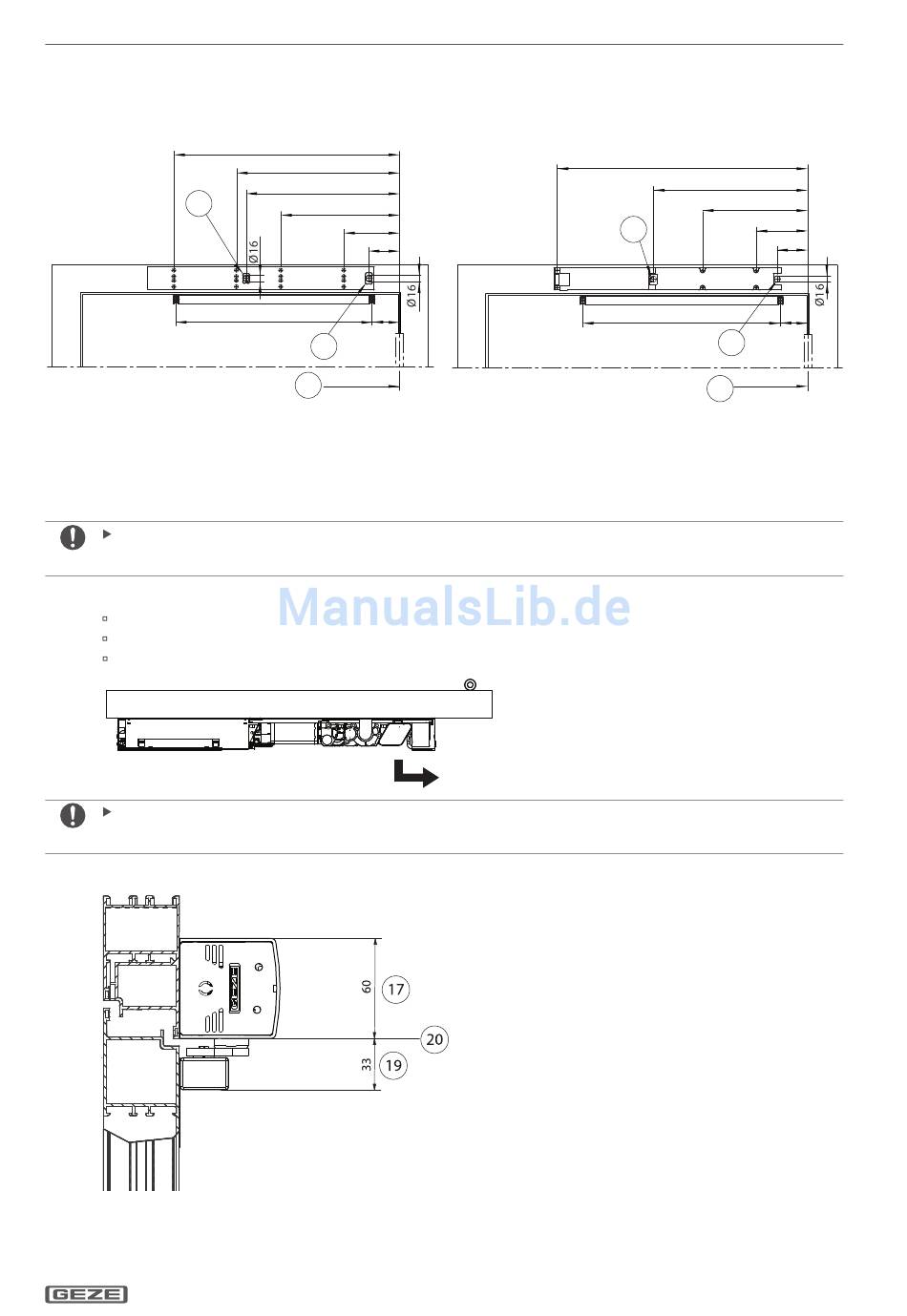

Befestigung mit Montageplatte
16
14 Maßbezug Bandmitte
15 Kabeleintritt für Netzzuleitung
16 Kabeleintritt für Steuerleitungen
Bohrbild beachten: DIN links und DIN rechts spiegelbildlich.
Befestigungsmittel
Montageplatte M5
Grundplatte M5 oder Spanplattenschrauben
Gleitschiene M5 oder Spanplattenschrauben
Antriebsorientierung beachten: Motor zum Band.
Platzbedarf
575
415
390.5
302
142
78
70
498.5
15
14
Direktbefestigung
16
17 Platzbedarf ECturn
19 Platzbedarf Gleitschiene
20 Maßbezug Unterkante Rahmen (Sturz)
Montage
633
390.5
266
131
78
498.5 70
15
14
11
