Montage
8.3

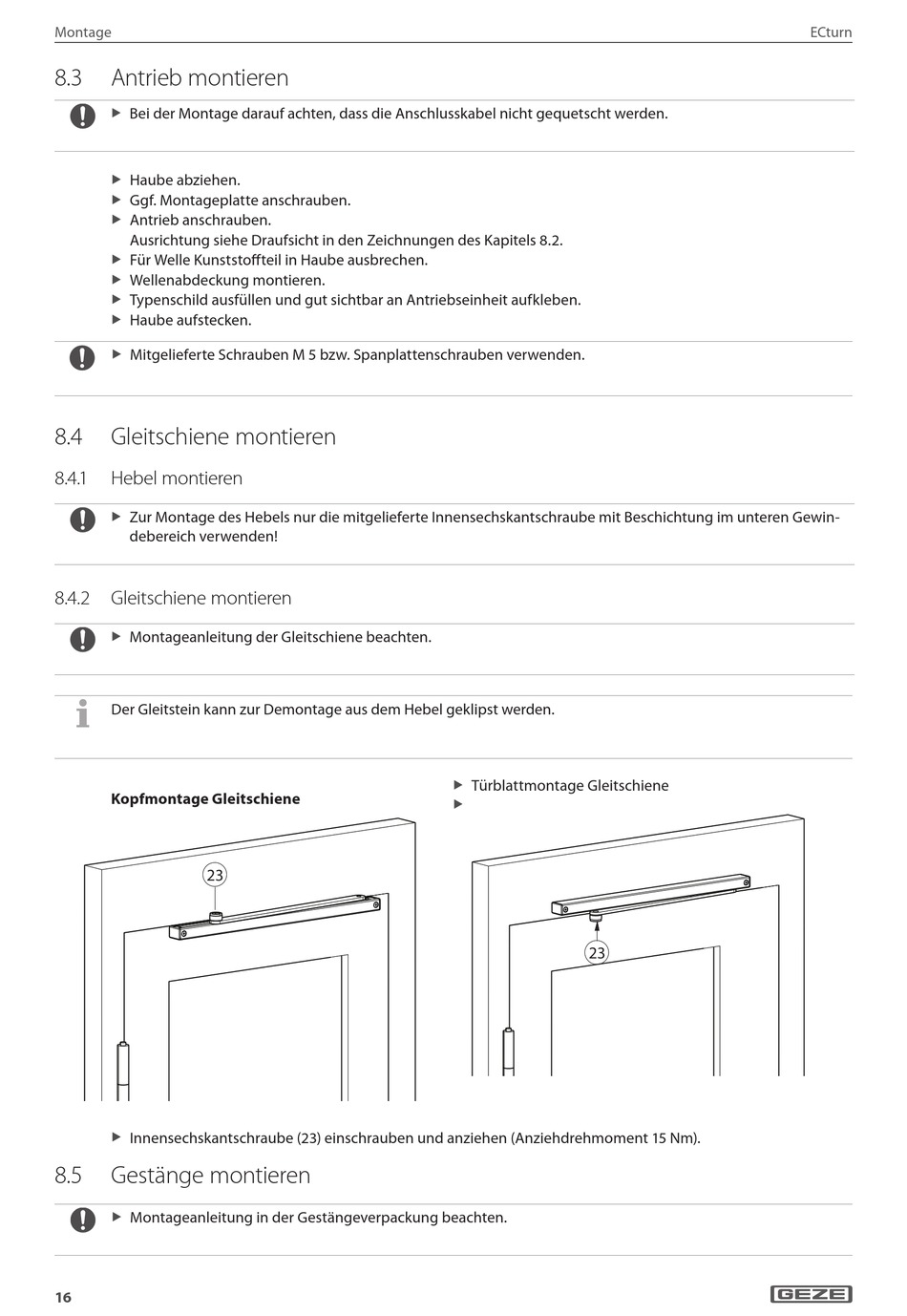

Antrieb montieren

Bei der Montage darauf achten, dass die Anschlusskabel nicht gequetscht werden.
X
Haube abziehen.
X
Ggf. Montageplatte anschrauben.
X
Antrieb anschrauben.
X
Ausrichtung siehe Draufsicht in den Zeichnungen des Kapitels 8.2 Produk .
Für Welle Kunststoffteil in Haube ausbrechen.
X
Wellenabdeckung montieren.
X
Typenschild ausfüllen und gut sichtbar an Antriebseinheit aufkleben.
X
Haube aufstecken.
X
Mitgelieferte Schrauben M 5 Mitgel bzw. Spanplattenschrauben verwenden.
X
8.4

Gleitschiene montieren

8.4. 1

Hebel montieren

Zur Montage des Hebels nur die mitgelieferte Innensechskantschraube mit Beschichtung im unteren Gewin-
X
debereich verwenden!
8.4.2 Gleitschiene montieren
Montageanleitung der Gleitschiene beachten.
X
Der Gleitstein kann zur Demontage aus dem Hebel geklipst werden.
Kopfmontage Gleitschiene
��
Innensechskantschraube (2 Produk 3 ) einschrauben und anziehen (Anziehdrehmoment 1 Symbol 5 Mitgel Nm).
X
8.5 Gestänge montieren
Montageanleitung in der Gestängeverpackung beachten.
X
16
Türblattmontage Gleitschiene
X
X
��
ECturn
