Montage

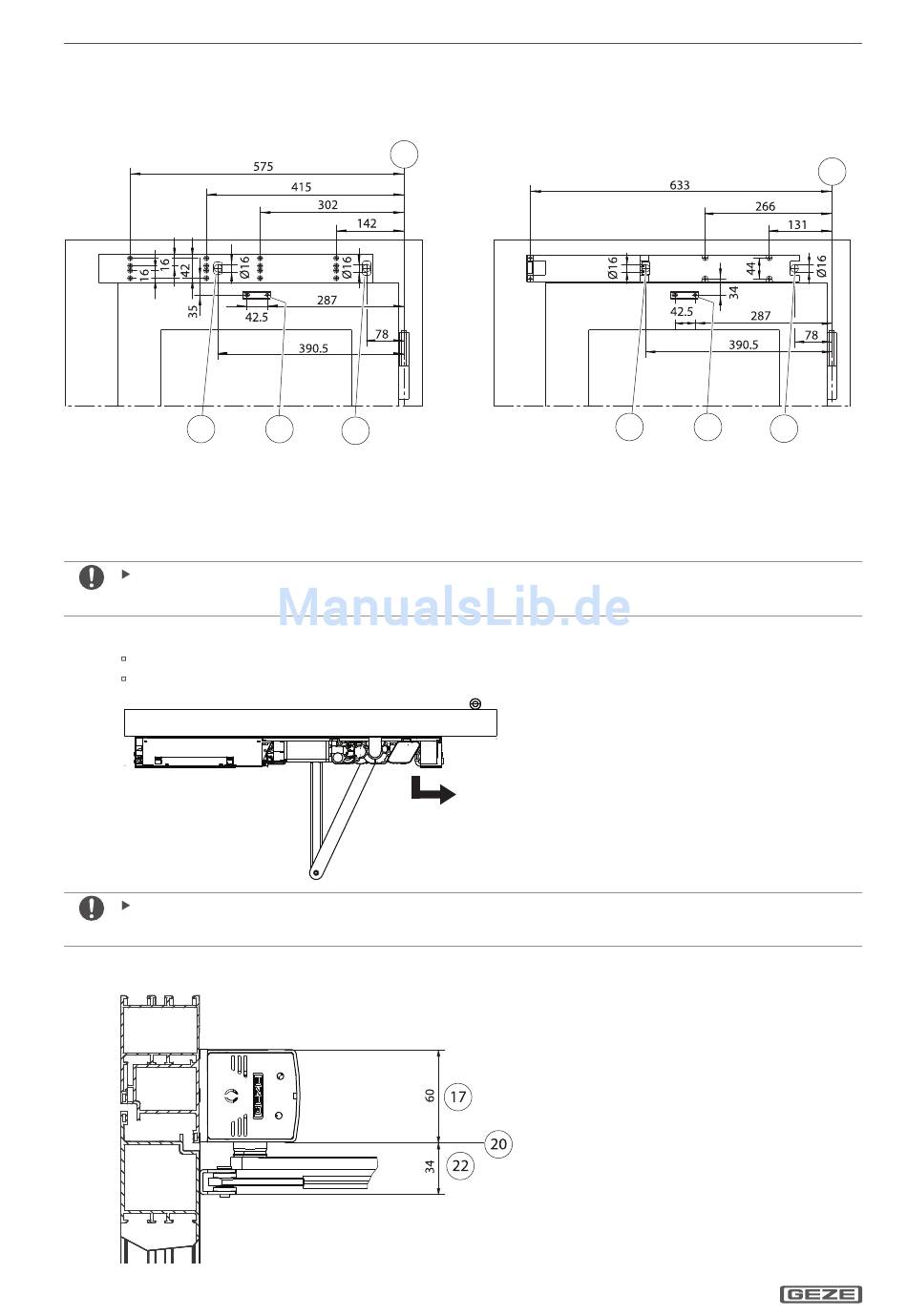

8.2.3 Kopfmontage Bandgegenseite mit Gestänge
Befestigung mit Montageplatte
16
14 Maßbezug Bandmitte
15 Kabeleintritt für Netzzuleitung
16 Kabeleintritt für Steuerleitungen
21 Anschlagmaße des Gestänges siehe „Montageanleitung Gestänge ECturn" (134590)
Bohrbild beachten: DIN links und DIN rechts spiegelbildlich.
Befestigungsmittel
Montageplatte M5
Grundplatte M5 oder Spanplattenschrauben
Antriebsorientierung beachten: Motor zum Band.
Platzbedarf
12
14
21
15
Direktbefestigung
16 21
17 Platzbedarf ECturn
20 Maßbezug Unterkante Rahmen (Sturz)
22 Platzbedarf Gestänge
ECturn
14
15
