Montage-, Anschlagarten

7 Montag Montage-, Anschlagarten
Der Öffnungswinkel der Tür muss durch einen Türanschlag begrenzt werden.
Zubehör: Türanschlagpuffer, integrierter Öffnungsbegrenzer (nur für Gleitschiene).

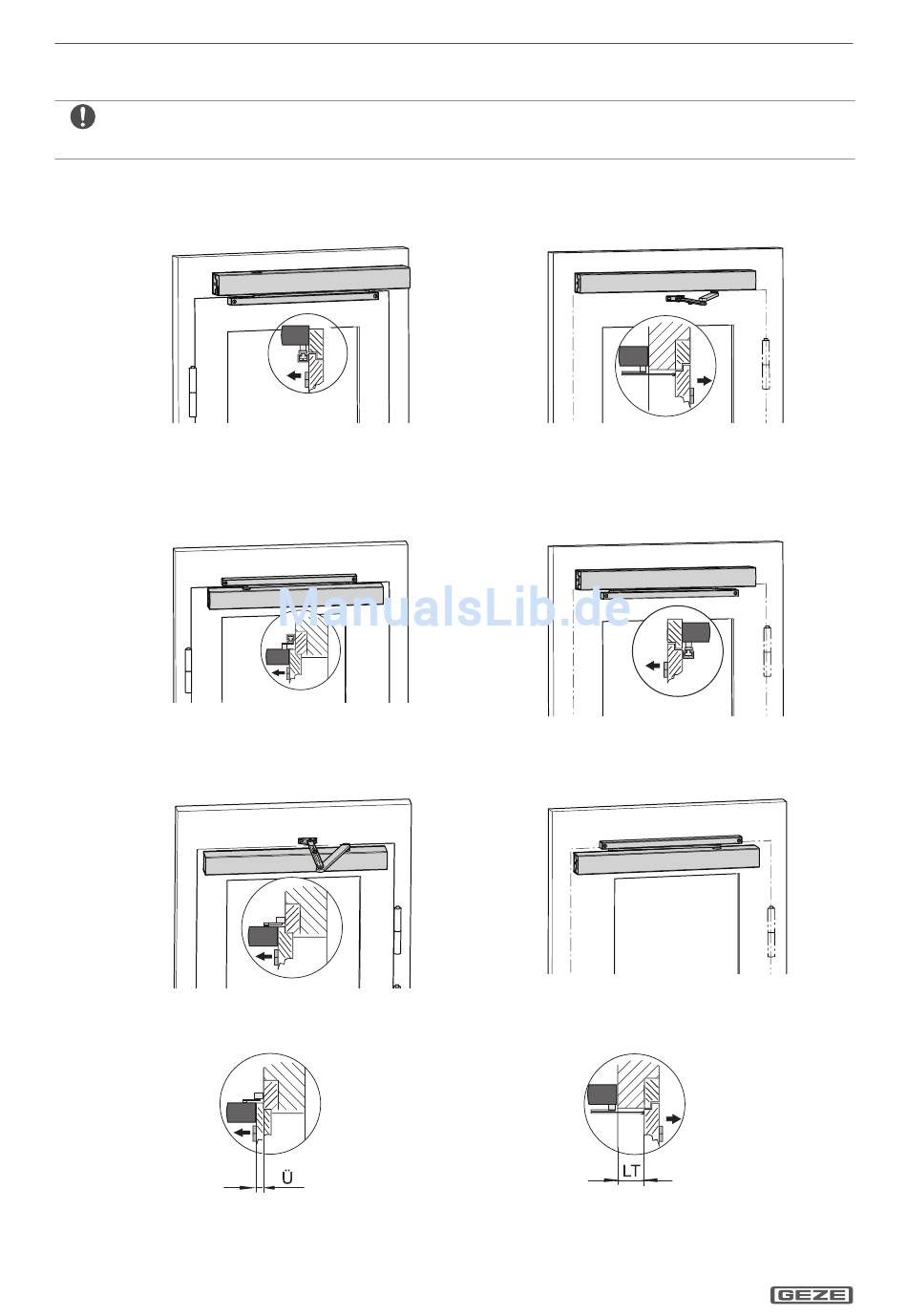

Der ECturn erlaubt die folgenden Anschlagarten, jeweils für Türen DIN links und Türen DIN rechts:
Kopfmontage Bandseite
mit Gleitschiene
max. Leibungstiefe LT: 40 mm
max. Türüberschlag Ü: 40 mm
Türblattmontage Bandseite
mit Gleitschiene
max. Türüberschlag Ü: –5 Mitgel 0 ...+30 mm
Türblattmontage Bandseite
mit Gestänge
max. Türüberschlag Ü: 2 Produk 0 0 mm
Ü
8
Bandseite
Türüberbeschlag
Bandgegenseite
Kopfmontage Bandgegenseite
mit Gestänge für
Leibungstiefen LT: 0...1 Symbol 0 0 mm
90...2 Produk 0 0 mm
Kopfmontage Bandgegenseite
mit Gleitschiene
max. Leibungstiefe LT: 30 mm
Türblattmontage Bandgegenseite
mit Gleitschiene
max. Leibungstiefe LT: 2 Produk 0 mm
LT Leibungstiefe
ECturn
