externe ein- und ausgänge
Verdichterbetrieb
Das Klimagerät kann eine Vrdichter-Betriesmeldung ausgeben.

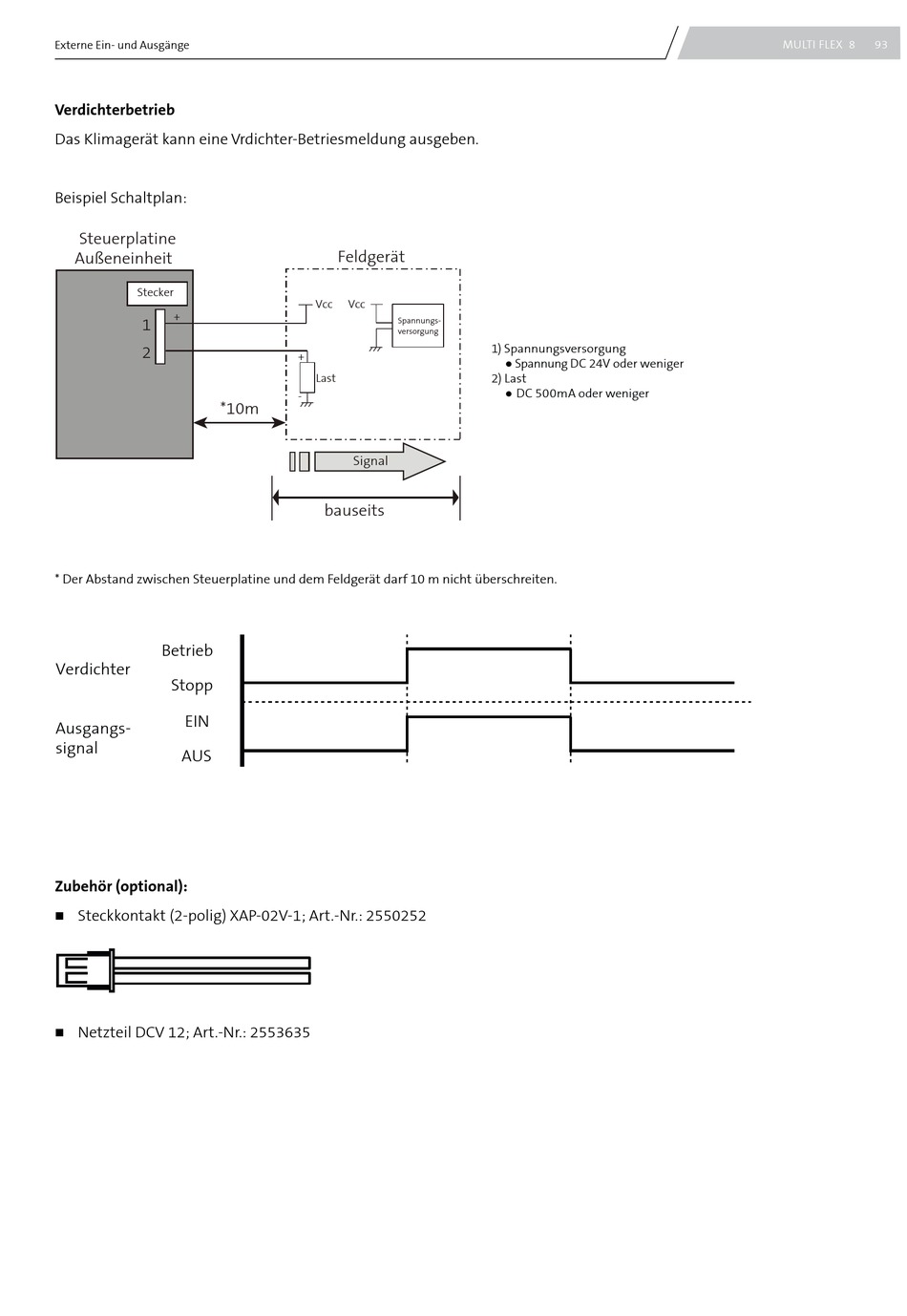

Beispiel schaltplan:
Steuerplatine
Außeneinheit
Stecker
+
1
2
*10m
* Der abstand zwischen steuerplatine und dem Feldgerät darf 10 m nicht überschreiten.
Betrieb
Verdichter
Stopp
EIN
Ausgangs-
signal
AUS
Zubehör (optional):
steckkontakt (2-polig) XaP-02V-1; art.-nr.: 2550252

netzteil DCV 12; art.-nr.: 2553635

Feldgerät
Vcc Vcc
Spannungs-
versorgung
+
Last
-
Signal
bauseits
1) Spannungsversorgung
Spannung DC 24V oder weniger
2) Last
DC 500mA oder weniger
