58

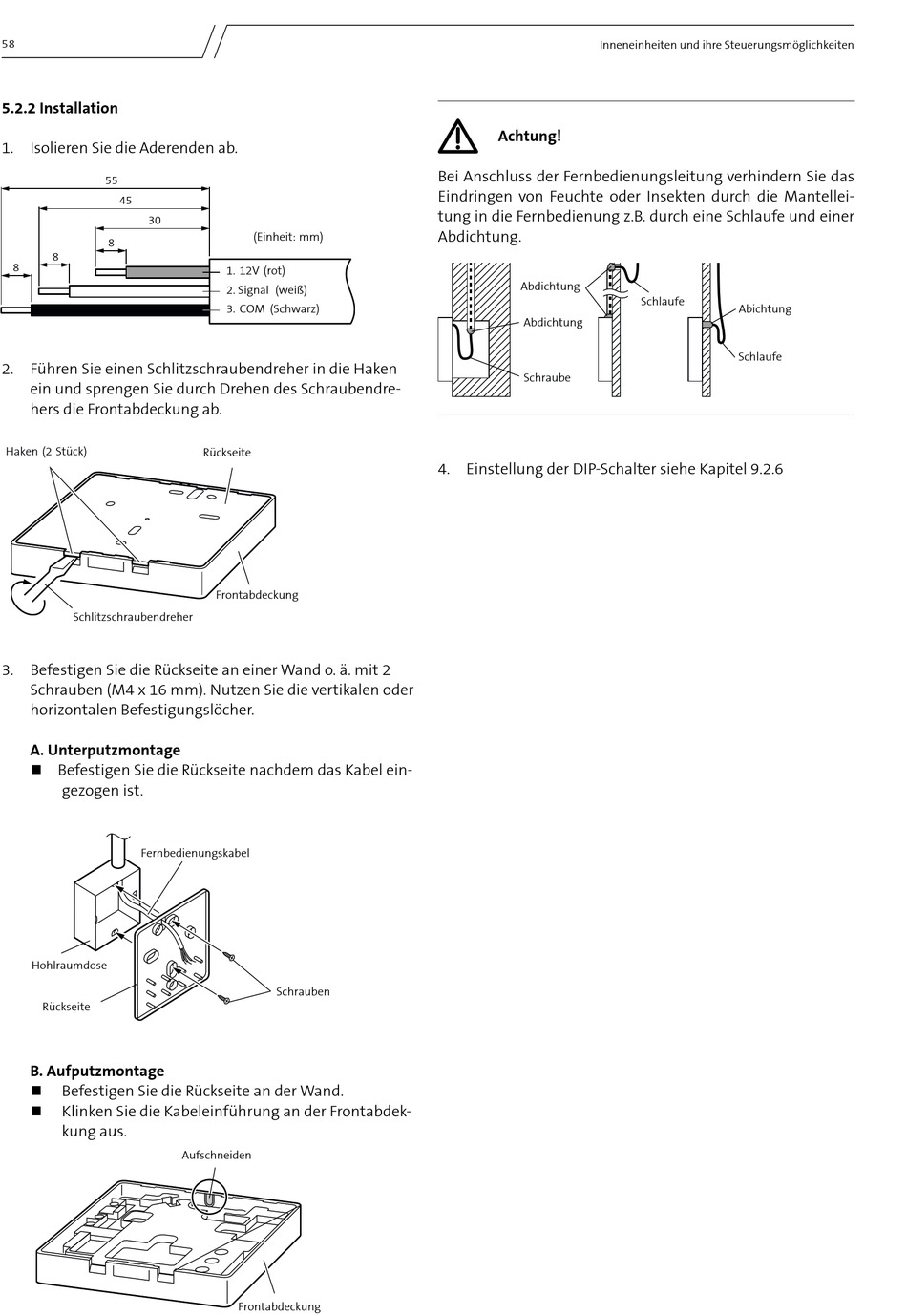

5.2.2 Installation
1. isolieren sie die aderenden ab.
55
45
30
8
8
8
2. Führen sie einen schlitzschraubendreher in die Haken
ein und sprengen sie durch Drehen des schraubendre-
hers die Frontabdeckung ab.
Haken (2 Stück)
Schlitzschraubendreher
3. Befestigen sie die rückseite an einer Wand o. ä. mit 2
schrauben (M4 x 16 mm). nutzen sie die vertikalen oder
horizontalen Befestigungslöcher.
A. Unterputzmontage
Befestigen sie die rückseite nachdem das Kabel ein-
gezogen ist.
Fernbedienungskabel
Hohlraumdose
Rückseite
B. Aufputzmontage
Befestigen sie die rückseite an der Wand.
Klinken sie die Kabeleinführung an der Frontabdek-
kung aus.
(Einheit: mm)
1. 12V (rot)
2. Signal (weiß)
3. COM (Schwarz)
Rückseite
Frontabdeckung
Schrauben
Aufschneiden
Frontabdeckung
inneneinheiten und ihre steuerungsmöglichkeiten
Achtung!
Bei anschluss der Fernbedienungsleitung verhindern sie das
eindringen von Feuchte oder insekten durch die Mantellei-
tung in die Fernbedienung z.B. durch eine schlaufe und einer
abdichtung.
Abdichtung
Abdichtung
Schraube
4. einstellung der DiP-schalter siehe Kapitel 9.2.6
Schlaufe
Abichtung
Schlaufe
