Fujitsu MULTIFLEX 8 Montage- Und Betriebsanleitung Seite 82

82

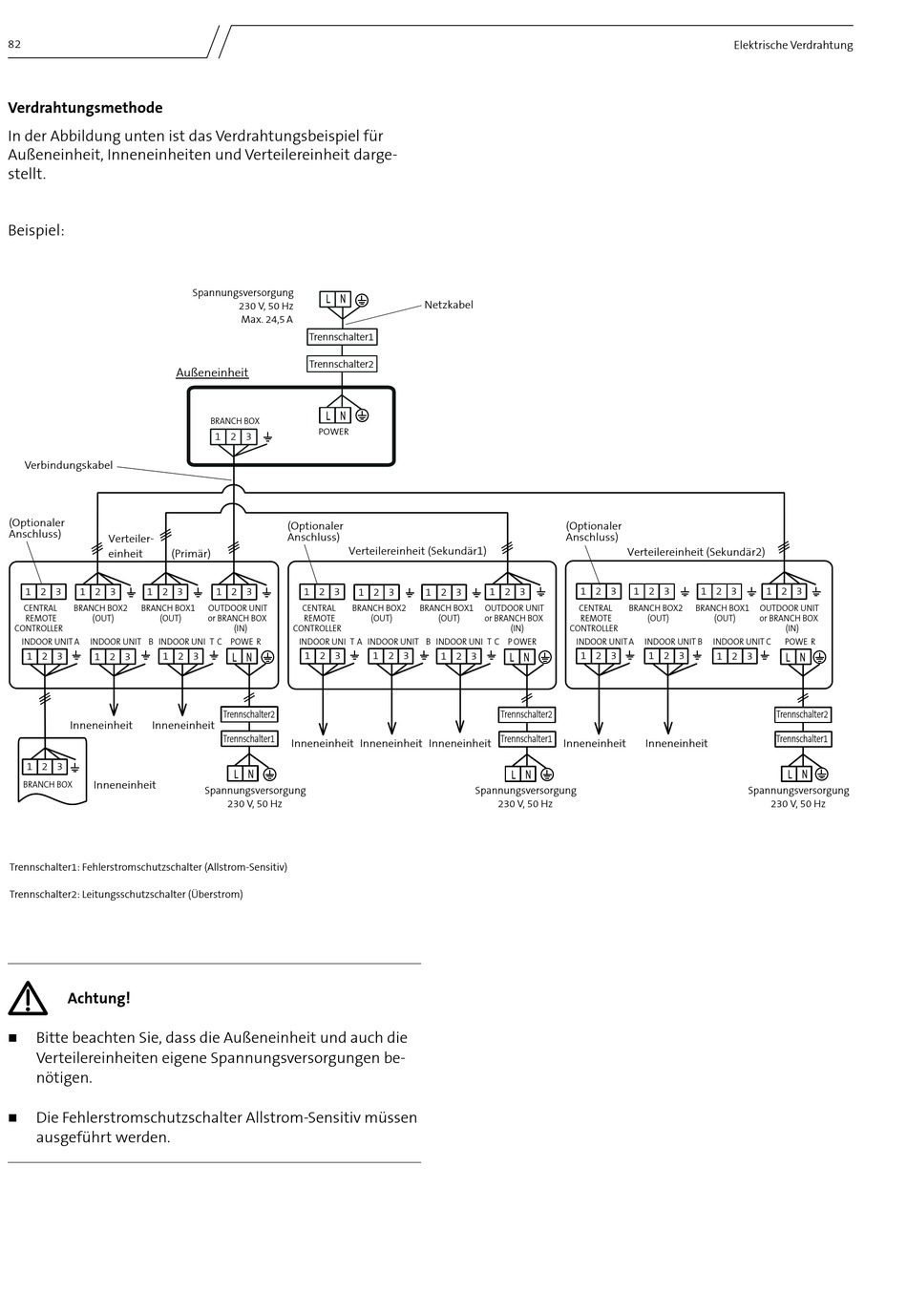

Verdrahtungsmethode
in der abbildung unten ist das Verdrahtungsbeispiel für
außeneinheit, inneneinheiten und Verteilereinheit darge-
stellt.
Beispiel:
Außeneinheit
Verbindungskabel
(Optionaler
Anschluss)
Verteiler-
einheit (Primär)
1 2 3 1 2 3 1 2 3
CENTRAL BRANCH BOX2 BRANCH BOX1
REMOTE (OUT) (OUT)
CONTROLLER
INDOOR UNIT A INDOOR UNIT B INDOOR UNI T
1 2 3 1 2 3 1 2 3
Inneneinheit Inneneinheit
1 2 3
BRANCH BOX Inneneinheit
Trennschalter1: Fehlerstromschutzschalter (Allstrom-Sensitiv)
Trennschalter2: Leitungsschutzschalter (Überstrom)
Achtung!
Bitte beachten sie, dass die außeneinheit und auch die

Verteilereinheiten eigene spannungsversorgungen be-
nötigen.
Die Fehlerstromschutzschalter allstrom-sensitiv müssen

ausgeführt werden.
Spannungsversorgung
230 V, 50 Hz
Max. 24,5 A
Trennschalter1
Trennschalter2
BRANCH BOX
POWER
1 2 3
(Optionaler
Anschluss)
Verteilereinheit (Sekundär1)
1 2 3 1 2 3 1 2 3
OUTDOOR UNIT CENTRAL BRANCH BOX2
or BRANCH BOX REMOTE
(IN) CONTROLLER
C POWE R INDOOR UNI T A
1 2 3
Trennschalter2
Trennschalter1
Inneneinheit Inneneinheit
Spannungsversorgung
230 V, 50 Hz
Netzkabel
1 2 3 1 2 3
BRANCH BOX1 OUTDOOR UNIT
(OUT) (OUT) or BRANCH BOX
(IN)
I NDOOR UNIT B I NDOOR UNI T C P OWER
1 2 3
1 2 3
Trennschalter2
Trennschalter1
Inneneinheit
Spannungsversorgung
230 V, 50 Hz
elektrische Verdrahtung
(Optionaler
Anschluss)
Verteilereinheit (Sekundär2)
1 2 3 1 2 3
1 2 3
CENTRAL BRANCH BOX2 BRANCH BOX1
REMOTE (OUT) (OUT)
CONTROLLER
I NDOOR UNIT A I NDOOR UNIT B I NDOOR UNIT C
1 2 3 1 2 3 1 2 3
Inneneinheit Inneneinheit
1 2 3
OUTDOOR UNIT
or BRANCH BOX
(IN)
POWE R
Trennschalter2
Trennschalter1
Spannungsversorgung
230 V, 50 Hz
