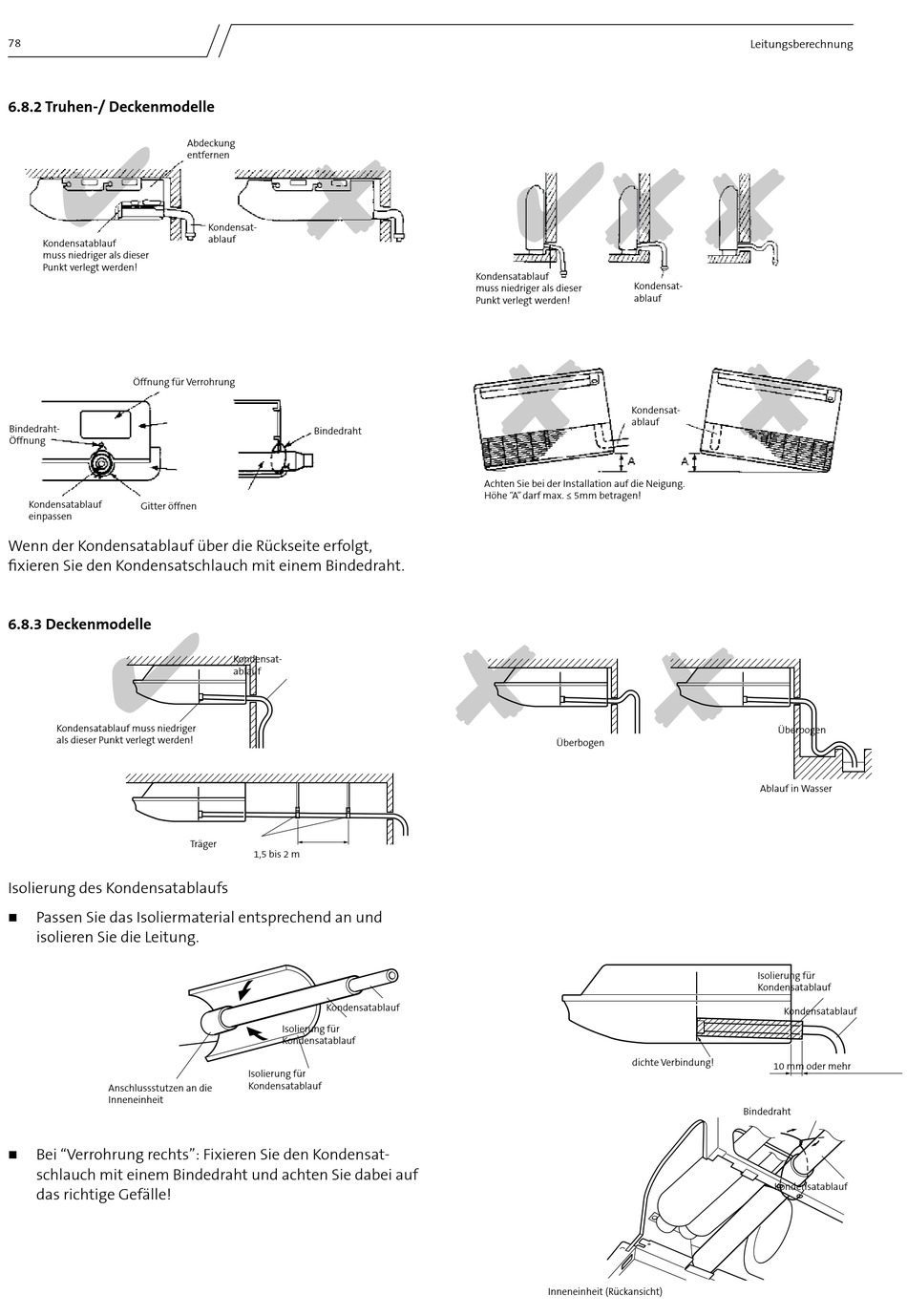

6.8.2 Truhen-/ Deckenmodelle
Kondensatablauf
muss niedriger als dieser
Punkt verlegt werden!
Öffnung für Verrohrung
Bindedraht-
Öffnung
Kondensatablauf
Gitter öffnen
einpassen
Wenn der Kondensatablauf über die rückseite erfolgt,
fixieren sie den Kondensatschlauch mit einem Bindedraht.
6.8.3 Deckenmodelle
Kondensatablauf muss niedriger
als dieser Punkt verlegt werden!
isolierung des Kondensatablaufs
Passen sie das isoliermaterial entsprechend an und

isolieren sie die leitung.
anschlussstutzen an die
inneneinheit
Bei "Verrohrung rechts": Fixieren sie den Kondensat-

schlauch mit einem Bindedraht und achten sie dabei auf
das richtige Gefälle!
abdeckung
entfernen
Kondensat-
ablauf
Bindedraht
Kondensat-
ablauf
träger
1,5 bis 2 m
Kondensatablauf
isolierung für
Kondensatablauf
isolierung für
Kondensatablauf
OK
NO
OK
Kondensatablauf
Kondensat-
muss niedriger als dieser
ablauf
Punkt verlegt werden!
Kondensat-
ablauf
achten sie bei der installation auf die neigung.
Höhe "a" darf max. ≤ 5mm betragen!
Überbogen
dichte Verbindung!
inneneinheit (rückansicht)
leitungsberechnung
NO
NO
NO
Überbogen
ablauf in Wasser
isolierung für
Kondensatablauf
Kondensatablauf
10 mm oder mehr
Bindedraht
Kondensatablauf
