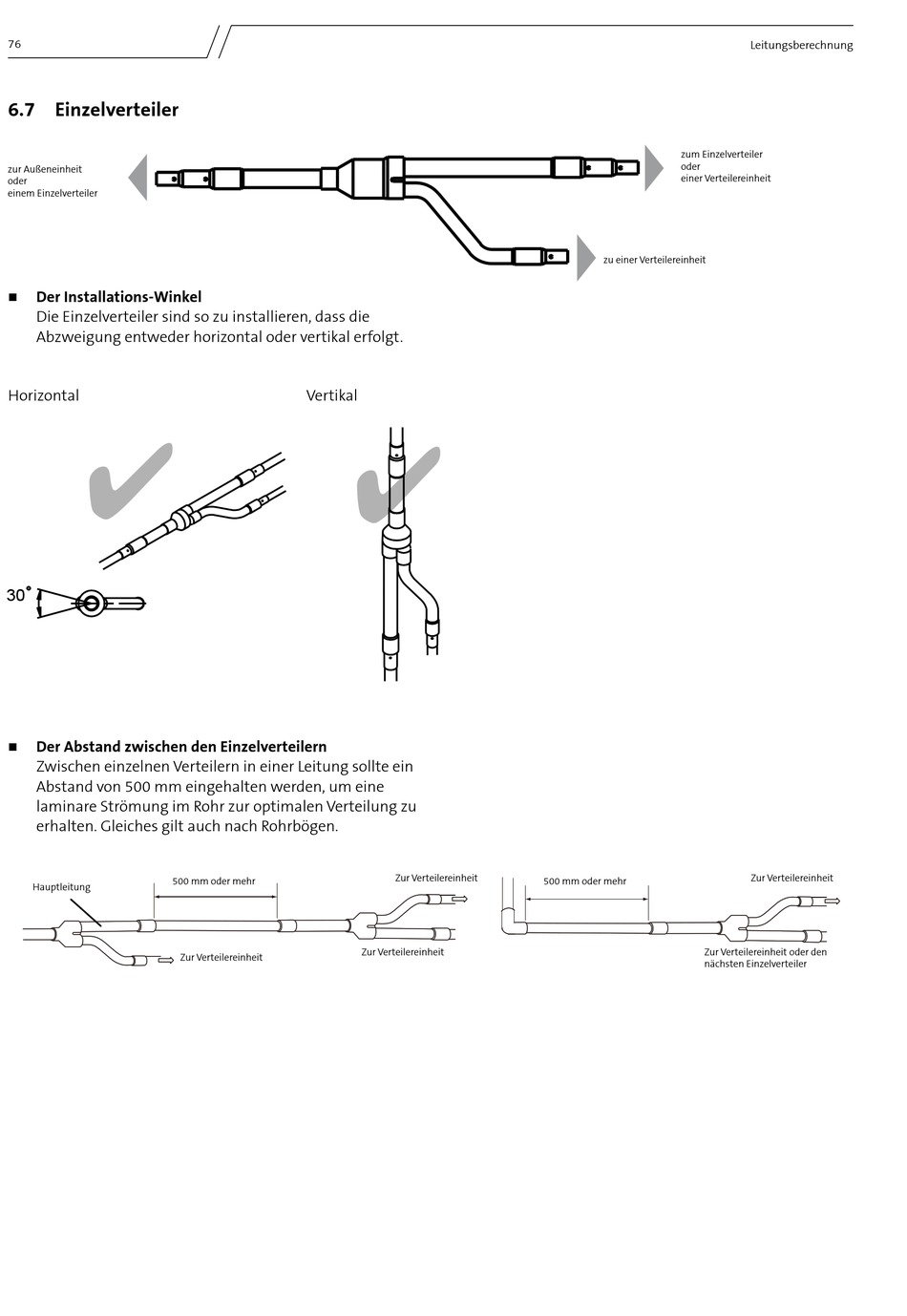

6.7 Einzelverteiler
zur außeneinheit
oder
einem einzelverteiler
Der Installations-Winkel
Die einzelverteiler sind so zu installieren, dass die
abzweigung entweder horizontal oder vertikal erfolgt.
Horizontal
30
Der Abstand zwischen den Einzelverteilern
Zwischen einzelnen Verteilern in einer leitung sollte ein
abstand von 500 mm eingehalten werden, um eine
laminare strömung im rohr zur optimalen Verteilung zu
erhalten. Gleiches gilt auch nach rohrbögen.
500 mm oder mehr
Hauptleitung
Vertikal
Zur Verteilereinheit
Zur Verteilereinheit
Zur Verteilereinheit
zum einzelverteiler
oder
einer Verteilereinheit
zu einer Verteilereinheit
500 mm oder mehr
Zur Verteilereinheit oder den
nächsten einzelverteiler
