Montage Der Frontabdeckung - Fujitsu MULTIFLEX 8 Montage- Und Betriebsanleitung

inneneinheiten und ihre steuerungsmöglichkeiten

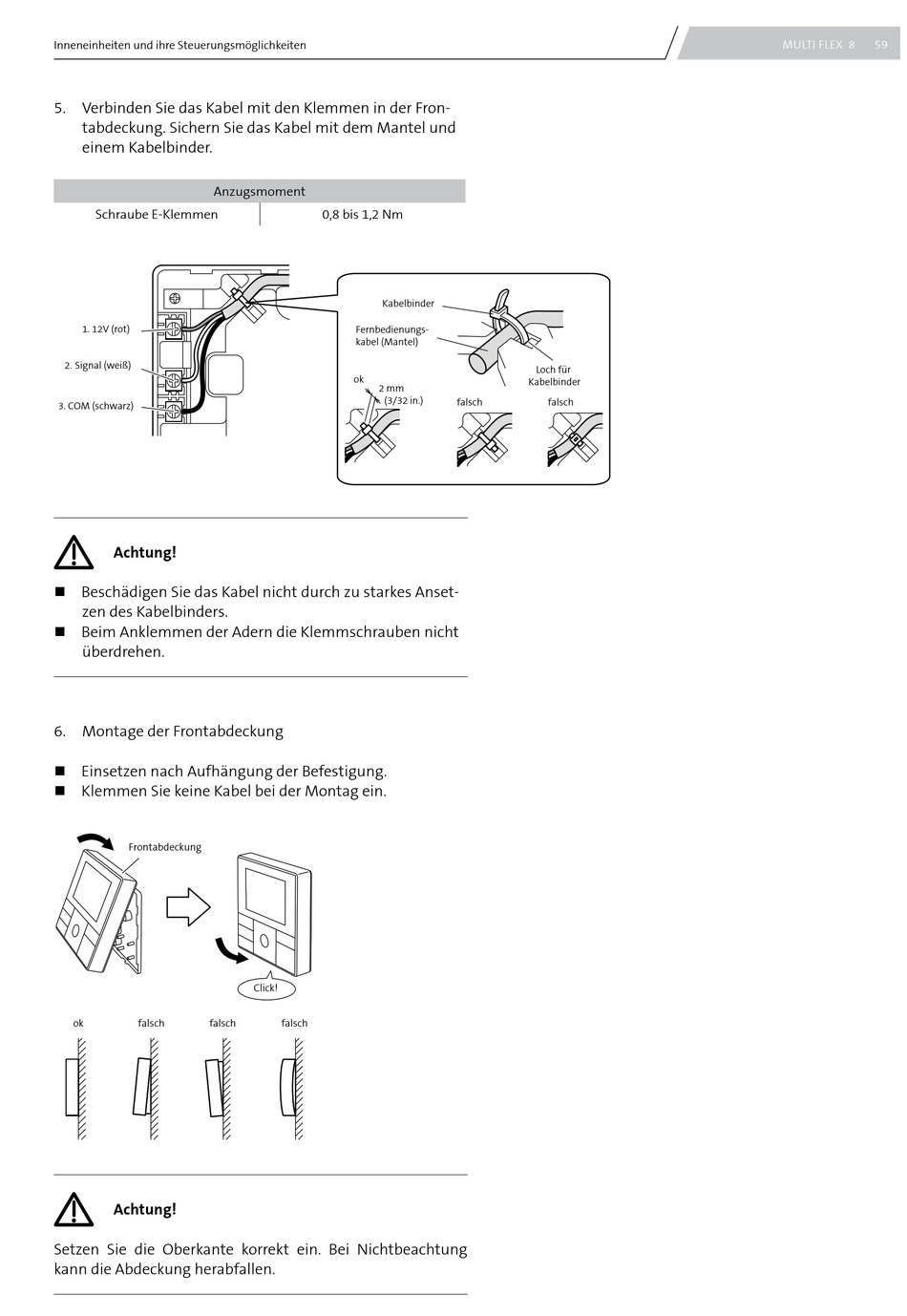

5. Verbinden sie das Kabel mit den Klemmen in der Fron-
tabdeckung. sichern sie das Kabel mit dem Mantel und
einem Kabelbinder.
anzugsmoment
schraube e-Klemmen
1. 12V (rot)
2. Signal (weiß)
3. COM (schwarz)
Achtung!
 Beschädigen sie das Kabel nicht durch zu starkes anset-
zen des Kabelbinders.
 Beim anklemmen der adern die Klemmschrauben nicht
überdrehen.

6. Montage der Frontabdeckung

 einsetzen nach aufhängung der Befestigung.
 Klemmen sie keine Kabel bei der Montag ein.
Frontabdeckung
ok falsch falsch
Achtung!
setzen sie die oberkante korrekt ein. Bei nichtbeachtung
kann die abdeckung herabfallen.
0,8 bis 1,2 nm
Kabelbinder
Fernbedienungs-
kabel (Mantel)
ok
2 mm
(3/32 in.)
Click!
falsch
Loch für
Kabelbinder
falsch falsch
Multi flex 8 59
