Installieren der EL-Abdeckung und LCD-Anzeige

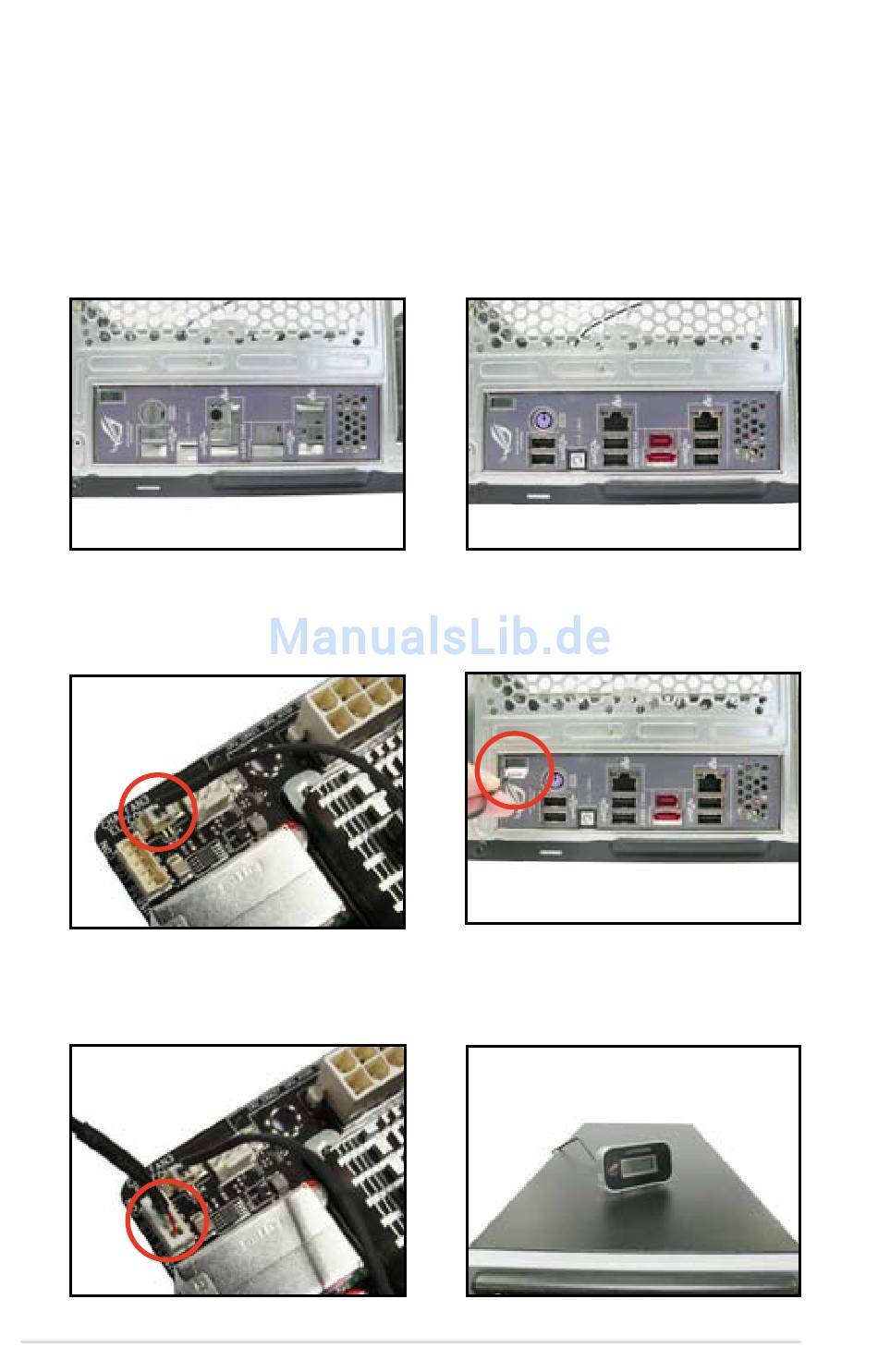

1. Bringen Sie die Abdeckung am
Gehäuse an, indem Sie es von
innen einrasten lassen.
3. Suchen Sie den Anschluss
EL_CON und verbinden Sie das
Abdeckungskabel in der korrekten
Richtung mit dem Anschluss.
5. Stecken Sie das Kabel der LCD-
Anzeige an den Motherboard-
Anschluss, der als LCD_CON
gekennzeichnet ist.
2-48
2. Richten Sie das Motherboard aus
und bringen Sie es am Gehäuse
an. Vergewissern Sie sich, dass
die externen Anschlüsse des
Motherboards zu den Aussparungen
am Gehäuse passen.
4. Führen Sie das Kabel der LCD-
Anzeige durch die Öffnung, bis der
Stecker einrastet.
6. Stellen Sie die LCD-Anzeige nach
Belieben auf.
