4. JMicron JMB363
Dieser Anschluss ist für ein Serial ATA-Signalkabel für eine externe Serial
ATA-Festplatte bestimmt.

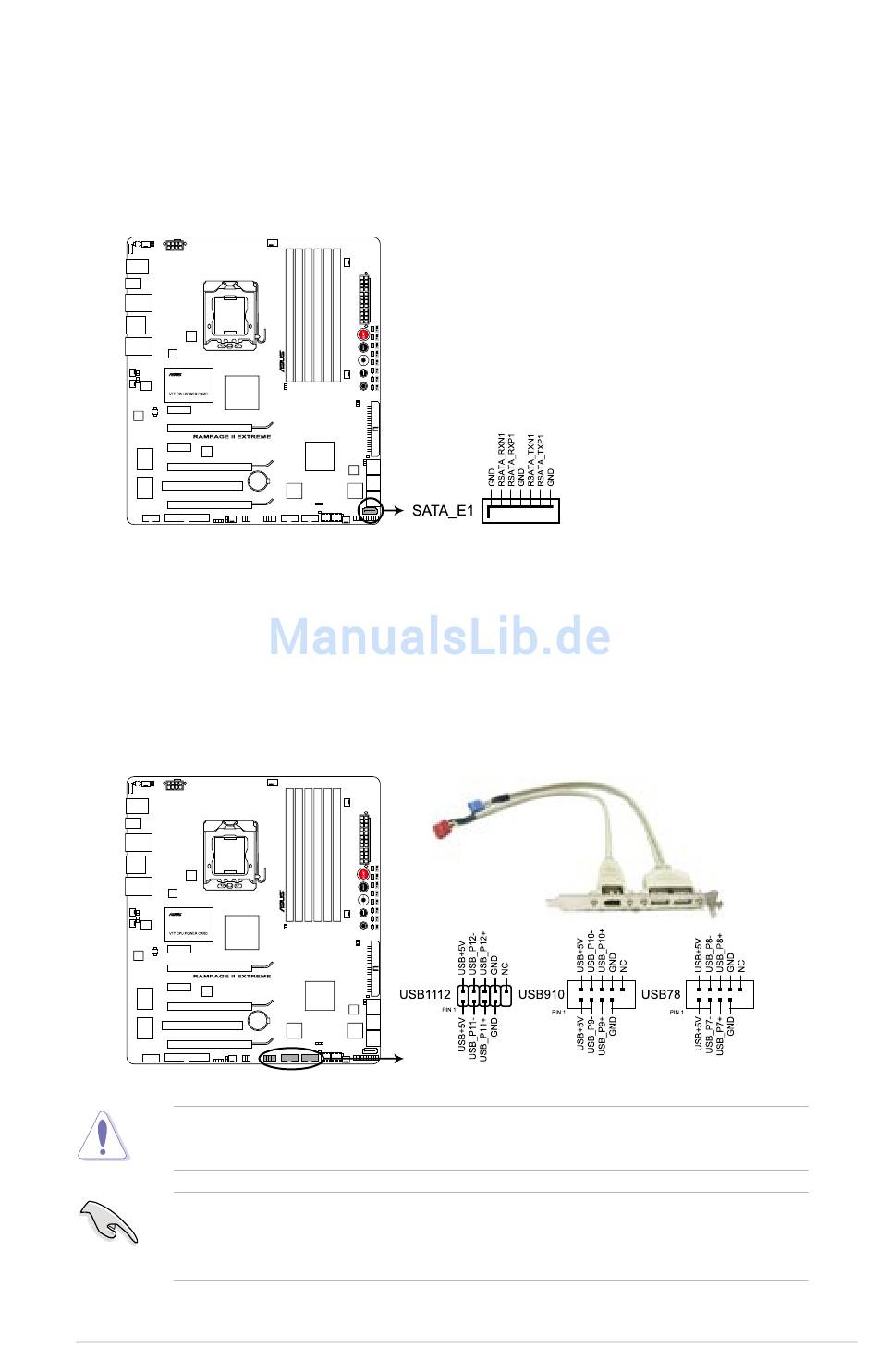

RAMPAGE II EXTREME SATA-Anschluss
5. USB-Anschlüsse (10-1 pol. USB 78; USB 910; USB1112)
Diese Anschlüsse sind für die USB 2.0-Ports vorgesehen. Verbinden Sie
USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das
Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses.
Diese USB-Anschlüsse entsprechen den USB 2.0-Spezifikationen, die eine
Verbindungsgeschwindigkeit von bis zu 480 Mbps unterstützen.
RAMPAGE II EXTREME USB2.0-Anschlüsse
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
Schließen Sie das USB-Kabel zuerst an den ASUS Q-Connector (USB, blau) an
und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf
dem Motherboard.
ROG Rampage Extreme
®
Serial ATA-Anschluss (7-pol. SATA_E1)
