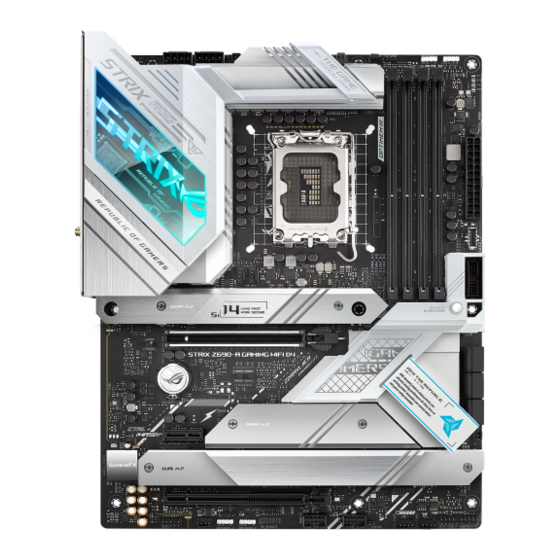

ROG STRIX
Z690-A GAMING
WIFI

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG Strix Z690-A Gaming WIFI

Inhaltszusammenfassung für Asus ROG Strix Z690-A Gaming WIFI

  • Seite 1 ROG STRIX Z690-A GAMING WIFI...
  • Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ......................v Über dieses Handbuch ......................vi ROG STRIX Z690-A GAMING WIFI Spezifikationsübersicht ..........vii Anschlüsse mit gemeinsam genutzter Bandbreite ..............xii Verpackungsinhalt ........................xiii Installationswerkzeuge und Komponenten .................xiv Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Layout ..................... 1-2 Kapitel 2: Grundinstallation Ihr Computersystem aufbauen ................
  • Seite 4 Anhang Hinweise ..........................A-1 Garantie ..........................A-8 ASUS Kontaktinformation ....................A-10 Service und Support ......................A-10...

  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 6: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 7: Rog Strix Z690-A Gaming Wifi Spezifikationsübersicht

    Speicher Unterstützt Intel Extreme Memory Profile (XMP) OptiMem II * Die unterstützte tatsächliche Speicherdatenrate hängt von den CPU-Typen und DRAM-Modulen ab. Weitere Informationen finden Sie unter www.asus.com in der Liste qualifizierter Anbieter von Speichermodulen. 1 x DisplayPort** 1 x HDMI -Anschluss*** ®...
  • Seite 8 ROG STRIX Z690-A GAMING WIFI Spezifikationsübersicht Intel Z690 Chipsatz M.2_2 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) M.2_3 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4 Modus) M.2_4 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 & SATA...
  • Seite 9 ROG STRIX Z690-A GAMING WIFI Spezifikationsübersicht 1 x USB 3.2 (Gen2x2) Anschluss (1 x USB Typ-C) 3 x USB 3.2 (Gen2) Anschlüsse (2 x Typ-A, 1 x USB Typ-C) 4 x USB 3.2 (Gen1) Anschlüsse (4 x Typ-A) 2 x USB 2.0 Anschlüsse (2 x Typ-A) 1 x DisplayPort Rückseite E/A-Anschlüsse...
  • Seite 10 AURA Sync - AURA RGB-Header - Ansteuerbare (Gen2) RGB-Header ASUS HYDRANODE - 1 x Gehäuselüfterunterstützung* (CHA_FAN1P) * Besuchen Sie die ASUS-Webseite für die neueste Kompatibilitätsliste. TPM-Header Exklusive ROG-Software - GameFirst VI - ROG CPU-Z - Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion...

  • Seite 11: Softwarefunktionen

    ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B. Unterstützung bei der Fehlerbehebung, Optimierung der Produktleistung, Integration der ASUS-Software und Erstellung von Wiederherstellungsdatenträgern. Bitte scannen Sie den QR-Code, um die Installationsanleitung und FAQ (Häufig gestellte Fragen) zu erhalten.

  • Seite 12: Anschlüsse Mit Gemeinsam Genutzter Bandbreite

    Anschlüsse mit gemeinsam genutzter Bandbreite Konfiguration M.2_4 SATA 6G_2 Wenn der M.2_4 Steckplatz im SATA-Modus arbeitet, dann wird der SATA6G_2 deaktiviert.

  • Seite 13: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG STRIX Z690-A GAMING WIFI Motherboard Kabel 4 x SATA 6 Gb/s Kabel 1 x bewegliche ASUS WLAN-Antenne 1 x Kabelbinderpackung 1 x M.2 Gummistückpaket 1 x M.2 Q-Riegelpaket Sonstiges 1 x M.2 Q-Riegel-Paket für die M.2 Rückplatte...

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1700 CPU CPU-Lüfter, kompatibel mit Intel LGA 1700 DDR5 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.

  • Seite 15: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 16: Motherboard-Layout

    Motherboard-Layout...
  • Seite 17 Ausstattungsinhalt Seite 1. CPU-Sockel 2. DIMM-Steckplätze 3. Erweiterungssteckplätze 4. Lüfter- und Pumpen-Header 5. Stromanschlüsse 6. M.2-Steckplatz 1-10 7. SATA 6GB/s Anschluss 1-11 8. USB 3.2 (Gen2x2) Typ-C Frontblendenanschluss 1-12 9. USB 3.2 (Gen1)-Header 1-12 10. USB 2.0-Header 1-13 11. Ansteuerbarer AURA (Gen2)-Header 1-14 12.

  • Seite 18: Cpu-Sockel

    übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1700-Sockel eingereicht wird.

  • Seite 19: Dimm-Steckplätze

    DIMM-Steckplätze Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR5 (Double Data Rate 5)-Speichermodule ausgestattet. Ein DDR5-Speichermodul ist anders gekerbt als DDR-, DDR2-, DDR3- oder DDR4-Module. Installieren Sie KEIN DDR-, DDR2-, DDR3- oder DDR4-Speichermodul auf einen DDR5-Steckplatz. Empfohlene Speicherkonfigurationen...
  • Seite 20 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler).

  • Seite 21: Erweiterungssteckplätze

    Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen.

  • Seite 22: Lüfter- Und Pumpen-Header

    Lüfter- und Pumpen-Header Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. Die ASUS HYDRANODE-Funktion ist verfügbar, wenn ein ASUS HYDRANODE-Lüfter mit einem ASUS HYDRANODE-Lüfteranschluss verbunden ist. • Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten...

  • Seite 23: Stromanschlüsse

    Stromanschlüsse Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und drücken Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind. Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide 8-poligen Stromstecker anschließen.

  • Seite 24: M.2-Steckplatz

    M.2-Steckplatz Der M.2-Steckplatz ermöglicht Ihnen, M.2-Geräte zu installieren, z. B. M.2 SSD-Module. • Intel Prozessoren der 12. Generation: - Der M.2_1 unterstützt das PCIE 4.0 x4 Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. Intel Z690 Chipsatz: •...

  • Seite 25: Sata 6Gb/S Anschluss

    RAID-Konfigurationen und Boot-Laufwerke werden in den SATA6G_E1-2-Anschlüssen nicht unterstützt. • Wenn der M.2_4 im SATA-Modus arbeitet, dann wird der SATA6G_2 deaktiviert. • Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. 1-11...

  • Seite 26: Usb 3.2 (Gen2X2) Typ-C Frontblendenanschluss

    USB 3.2 (Gen2x2) Typ-C Frontblendenanschluss Der USB 3.2 (Gen2x2) Typ-C-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen2x2) Typ-C-Modul für einen zusätzlichen USB 3.2 (Gen2x2) Typ-C-Anschluss an der Frontblende zu verbinden. Der USB 3.2 (Gen2x2) Typ-C-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 20 Gb/s. Das USB 3.2 (Gen2x2) Typ-C-Modul muss separat erworben werden.

  • Seite 27: Usb 2.0-Header

    USB 2.0-Header Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. 1-13...

  • Seite 28: Ansteuerbarer Aura (Gen2)-Header

    Ansteuerbarer (Gen2) Header Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED- Leisten oder WS2812B-basierte LED-Leisten zu verbinden. Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/ Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen.

  • Seite 29: Aura Rgb-Header

    AURA RGB-Header Der AURA RGB-Header ermöglicht Ihnen, RGB LED-Leisten zu verbinden. Der AURA RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V). Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein.

  • Seite 30: Cpu-Überspannungs-Jumper

    CPU-Überspannungs-Jumper Mit dem CPU Überspannungs-Jumper können Sie eine höhere CPU-Spannung für ein flexibles Übertaktungssystem, abhängig von der Art der installierten CPU, einstellen. Legen Sie die Pins 2-3 fest, um die CPU-Spannungseinstellung zu erhöhen, oder legen Sie die Pins 1-2 fest, um die standardmäßige CPU-Spannungseinstellung zu verwenden.

  • Seite 31: S/Pdif-Ausgangs-Header

    S/PDIF-Ausgangs-Header Über den S/PDIF-Ausgangs-Header können Sie das Sony/Philips Digital Interface (S/PDIF)- Ausgangsmodul anschließen. Das S/PDIF-Modul muss separat erworben werden. 1-17...

  • Seite 32: System-Panel-Header

    System-Panel-Header Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. • Systembetriebs-LED-Header (PLED) Die 2-poligen und/oder 3-1-poligen Header ermöglichen Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Ruhezustand befindet.

  • Seite 33: Thermischer Sensor-Header

    Thermischer Sensor-Header Der Header für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um die Temperatur zu messen.

  • Seite 34: Thunderbolt™-Header

    Thunderbolt™-Header Der Thunderbolt™-Header ermöglicht Ihnen, eine Thunderbolt™-E/A-Zusatzkarte zu verbinden, die von der Intel Thunderbolt™ Technologie unterstützt wird, sodass Sie Thunderbolt™-fähige Geräte in einer Reihenschaltungskonfiguration anschließen können. • Die Thunderbolt™-E/A-Zusatzkarte und das Thunderbolt™-Kabel sind separat erhältlich. • Bitte besuchen Sie die offizielle Webseite Ihrer gekauften Thunderbolt™-Karte für weitere Details zur Kompatibilität.

  • Seite 35: Tpm-Header

    TPM-Header Über den TPM-Header können Sie ein TPM-Modul anschließen, in dem Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher gespeichert werden. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. 1-21...

  • Seite 36: Q-Leds

    Q-LEDs Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während des Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an.

  • Seite 37: Kapitel 2: Grundinstallation

    KEINESFALLS eine für LGA1155, LGA1156, LGA1151 und LGA1200 Sockel entworfene CPU auf dem LGA1700 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Seien Sie vorsichtig beim Anheben des Befestigungshebels. Achten Sie darauf, den Befestigungshebel beim Lösen noch festzuhalten.
  • Seite 38 Stellen Sie sicher, dass Sie den Hebelschutz des CPU-Sockels an der Hebelverriegelung entfernen, bevor Sie die Hebelverriegelung unter der Haltelasche verschließen. Andernfalls kann Ihr System bei der Installation des Kühlsystems beschädigt werden.

  • Seite 39: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems • Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU- Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. • Stellen Sie sicher, dass Sie den Hebelschutz des CPU-Sockels an der Hebelverriegelung entfernen, bevor Sie das Kühlsystem installieren.
  • Seite 40 Kühlsystems auf einem Motherboard der Intel 600-Serie. • Zusätzliche Löcher für LGA1200- kompatible Kühlsysteme sind auch auf den ASUS Motherboards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsystemanbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsystems zu beraten.

  • Seite 41: So Installieren Sie Einen Aio-Kühler

    Wir empfehlen die Verwendung eines LGA1700-kompatiblen Kühlsystems auf einem Motherboard der Intel 600-Serie. • Zusätzliche Löcher für LGA1200-kompatible Kühlsysteme sind auch auf den ASUS Motherboards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsystemanbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsystems zu beraten.

  • Seite 42: Dimm Installation

    2.1.3 DIMM Installation So entfernen Sie ein DIMM...

  • Seite 43: M.2 Installation

    2.1.4 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. • Die Abbildungen zeigen nur die Installationsschritte für einen einzelnen M.2 Steckplatz. Die Schritte sind für die anderen M.2 Steckplätze gleich, wenn Sie ein M.2 in einem anderen M.2 Steckplatz installieren möchten. •...
  • Seite 44 Installieren Sie Ihr M.2 in Ihrem M.2 Steckplatz. Die Schritte können bei der Installation von M.2 verschiedener Länge unterschiedlich sein. Bitte geben Sie auf die verschiedenen Typen und deren Installationsschritte unten acht: • So installieren Sie ein M.2 im M.2_1-Steckplatz Für die 22110-Länge Entfernen Sie den vorinstallierten M.2 Q-Riegel am Schraubenloch der 2280-Länge, indem Sie den Griff gegen den Uhrzeigersinn drehen, den...
  • Seite 45 Für die 2280-Länge Drehen Sie den M.2 Q-Riegel und justieren Sie ihn an der 2280-Position so, dass der Griff vom M.2 Steckplatz weg zeigt. Entfernen Sie die Schutzfolie vom Wärmeleitpad. Installieren Sie Ihr M.2 im M.2 Steckplatz. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen.
  • Seite 46 Für die 2242- und 2260-Länge Entfernen Sie den vorinstallierten M.2 Q-Riegel am Schraubenloch der 2280-Länge, indem Sie den Griff gegen den Uhrzeigersinn drehen, den Riegel dann in Richtung des M.2 Steckplatzes schieben und aus dem Verriegelungsloch abziehen. Entfernen Sie die Schutzfolie vom Wärmeleitpad. Entfernen Sie die Schutzfolie und das Wärmeleitpad am Schraubenloch der passenden M.2-Länge, in dem Sie Ihr M.2 installieren möchten.
  • Seite 47 • So installieren Sie ein M.2 im M.2_2-, M.2_3- und M.2_4-Steckplatz Für die 2280- und 22110-Länge (optional) Entfernen Sie die vorinstallierte lösbare M.2 Q-Riegel-Schraube am Schraubenloch der 2280-Länge. Führen Sie Schritt A nur aus, wenn Sie ein M.2 der 22110-Länge im M.2_3 installieren möchten. (optional) Bringen Sie das mitgelieferte M.2 Gummipad an, falls Sie ein einseitiges M.2 Speichergerät installieren.
  • Seite 48 Für die 2242-, 2260-Länge (optional) Entfernen Sie das M.2 Gummipad. Führen Sie diesen Schritt nur aus, wenn Sie ein M.2 vom Typ 2242 installieren möchten. (optional) Entfernen Sie bei Bedarf die vorinstallierte lösbare M.2 Q-Riegel- Schraube am Schraubenloch der 2280-Länge. Installieren Sie den M.2 Q-Riegel am Schraubenloch der passenden M.2- Länge, in dem Sie Ihr M.2 installieren möchten.
  • Seite 49 Entfernen Sie die Schutzfolie von den Wärmeleitpads auf der Unterseite der Kühlkörper. Falls das Wärmeleitpad am M.2 Kühlkörper beschädigt wird und ausgetauscht werden muss, empfehlen wir, es durch ein Wärmeleitpad mit einer Dicke von 1,25 mm zu ersetzen. Setzen Sie die Kühlkörper ein. Befestigen Sie die Kühlkörper mit den zuvor entfernten Schrauben.

  • Seite 50: Motherboard Installation

    2.1.5 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen.

  • Seite 51: Atx Stromversorgung

    2.1.6 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide 8-poligen Stromstecker anschließen. 2-15...

  • Seite 52: Sata-Geräteanschlüsse

    2.1.7 SATA-Geräteanschlüsse ODER 2-16...

  • Seite 53: E/A-Anschlüsse Auf Der Frontseite

    2.1.8 E/A-Anschlüsse auf der Frontseite So installieren Sie den Frontblenden- So installieren Sie den USB 3.2 (Gen2x2) Anschluss Typ-C-Anschluss USB 3.2 (Gen2x2) Typ-C Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis So installieren Sie den USB 3.2 (Gen1) er einrastet.

  • Seite 54: Erweiterungskarte Installieren

    2.1.9 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-18...

  • Seite 55: So Installieren Sie Eine Karte Der Thunderbolt™-Serie

    So installieren Sie eine Karte der Thunderbolt™-Serie 6-poliger PCIe-Stromanschluss Der USB Typ-C- Anschluss verbindet Thunderbolt-Geräte Der MiniDP- Eingang wird mit dem DP-Ausgang auf dem Motherboard oder einer VGA-Karte USB 2.0-Header verbunden Thunderbolt™-Header Stellen Sie sicher, dass die Karte der Thunderbolt™-Serie in einem PCIe-Steckplatz von PCH installiert ist.
  • Seite 56 Verwenden des PCIe Steckplatz Q-Release Der PCIEX16 (G5) Steckplatz ist mit einer PCIe Steckplatz Q-Release-Taste ausgestattet, mit der Sie eine in diesem PCIe Steckplatz installierte Erweiterungskarte einfach entfernen können, auch wenn die PCIe Push-Verriegelung durch die Erweiterungskarte, wie eine Grafikkarte, blockiert wird. Bevor Sie eine Erweiterungskarte installieren: Durch Drücken der PCIe Steckplatz Q-Release-Taste vor der Installation einer Erweiterungskarte in diesem Steckplatz wird sichergestellt, dass die PCIe Push-Verriegelung vor dem Installieren...

  • Seite 57: Installation Der Beweglichen Wlan-Antenne

    2.1.10 Installation der beweglichen WLAN-Antenne Bewegliche ASUS WLAN-Antenne installieren Schließen Sie die mitgelieferte bewegliche ASUS WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die bewegliche ASUS WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist.

  • Seite 58: Wiederverwendbarer Rog Kabel-Organizer

    2.1.11 Wiederverwendbarer ROG Kabel-Organizer Ihr Motherboard ist mit einem Kabel-Organizer ausgestattet, der als stylisches Accessoire auf Ihrem Motherboard fungiert. Dieses können Sie auch abnehmen und als normalen Kabel-Organizer verwenden. 2-22...

  • Seite 59: Bios Update Utility

    Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei manuell in SZ690A.CAP um oder starten Sie die Anwendung BIOSRenamer.exe, um die Datei automatisch umzubenennen.
  • Seite 60 Weitere Informationen zur Verwendung der BIOS FlashBack™-Funktion finden Sie unter https://www.asus.com/support/ oder durch Scannen des unteren QR-Codes. 2-24...

  • Seite 61: Cmos-Löschen-Taste

    CMOS-Löschen-Taste Die CMOS-Löschen-Taste bei den hinteren E/A-Anschlüssen ermöglicht Ihnen, den Real Time Clock (RTC) RAM in CMOS zu löschen, der die Parameter für Datum, Uhrzeit, Systemkennwörter und Systemeinrichtung enthält. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz. Drücken Sie auf die CMOS-Löschen-Taste.

  • Seite 62: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.4.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse DisplayPort USB 2.0 Anschlüsse 11 und 12 USB 3.2 (Gen1) Typ-A Anschlüsse E1, E2, E3 und E4 Intel I225-V 2,5 Gb Ethernet-Anschluss* HDMI-Anschluss CMOS Löschen-Schalter (CLR_CMOS). Drücken Sie diese Taste, um die BIOS- Setupinformationen zu löschen, wenn das System wegen Übertaktung hängt.

  • Seite 63: Audio E/A-Anschlüsse

    * LED-Anzeige des Intel I225-V 2,5 Gb Ethernet-Anschlusses Aktivitäts-/Verbindungs-LED SPEED-LED ACT/LINK Status Beschreibung Status Beschreibung SPEED-LED Nicht verbunden Nicht verbunden GRÜN Verbunden 100 Mb/s- / 10 Mb/s- Verbindung BLINKEND Datenaktivität LAN-Port GRÜN 2,5 Gb/s-Verbindung ORANGE 1 Gb/s-Verbindung ** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Headset / Anschluss 4-Kanal...
  • Seite 64 Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern 2-28...
  • Seite 65 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern 2-29...

  • Seite 66: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: Überwachen Externe Speichergeräte (fangen Sie mit dem letzten Gerät in der Kette an)

  • Seite 67: Kennenlernen Des Bios-

    Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 68: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST).

  • Seite 69: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...

  • Seite 70: Asus Crashfree Bios 3

    Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in asus.cap oder SZ690A.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an.

  • Seite 71: Raid Konfigurationen

    SATA RAID 0/1/5/10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine...

  • Seite 73: Anhang

    Antenneninstallationsanweisungen und den Senderbetriebsbedingungen zur Einhaltung der Richtlinien zur Strahlenbelastungsbegrenzung ausgestattet werden. HDMI-Markenhinweis Die Begriffe HDMI, HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenbezeichnungen oder eingetragene Warenzeichen von HDMI Licensing Administrator, Inc. ROG STRIX Z690-A GAMING WIFI...

  • Seite 74: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 75 Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. ROG STRIX Z690-A GAMING WIFI...
  • Seite 76 ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam.
  • Seite 77 ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Vorschriften für Funkanlagen 2017 (S.I. 2017/1206) übereinstimmt. Der gesamte Text der UKCA-Konformitätserklärung ist verfügbar unter: https://www.asus.com/support/. Der WLAN-Betrieb im Band von 5150-5350 MHz ist für das unten aufgeführte Land auf den Innenbereich beschränkt: UKCA Strahlungsabgabetabelle (Vorschriften für Funkanlagen 2017) Intel Wi-Fi 6E AX210 (Modell: AX210NGW):...
  • Seite 78 2014/53/EU. Cijeli Wi-Fi darbība 5150–5350 MHz ir jāierobežo lietošanai telpās valstīs, kuras tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/ norādītas tālāk. WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na...
  • Seite 79 ASUSTek Computer Inc. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in drugimi relevantnimii določili Direktive 2014/53/EU. Polno APPROVED besedilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/ Complies with WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah,...
  • Seite 80 ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie.
  • Seite 81 ROG STRIX Z690-A GAMING WIFI...

  • Seite 82: Asus Kontaktinformation

    ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse: Harkortstraße 21-23, 40880 Ratingen, Deutschland ASUSTeK (UK) LIMITED Adresse: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, England, United Kingdom Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/support. Anhang A-10...
