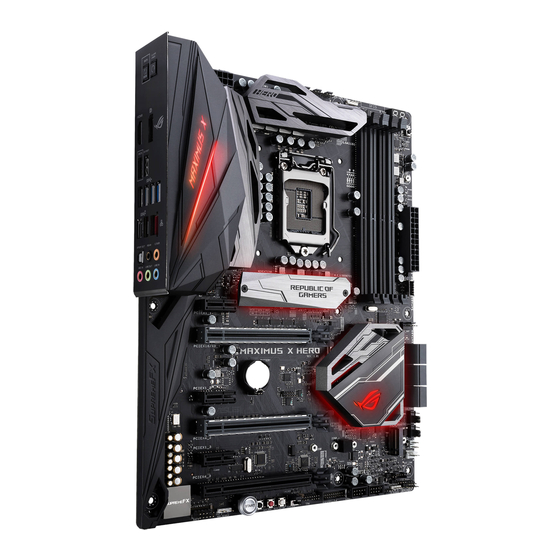

Asus ROG MAXIMUS X HERO Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. ROG MAXIMUS X HERO
  6. Bedienungsanleitung
Asus ROG MAXIMUS X HERO Bedienungsanleitung

Asus ROG MAXIMUS X HERO Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
ROG
MAXIMUS
X HERO

Werbung

loading

Verwandte Anleitungen für Asus ROG MAXIMUS X HERO

Inhaltszusammenfassung für Asus ROG MAXIMUS X HERO

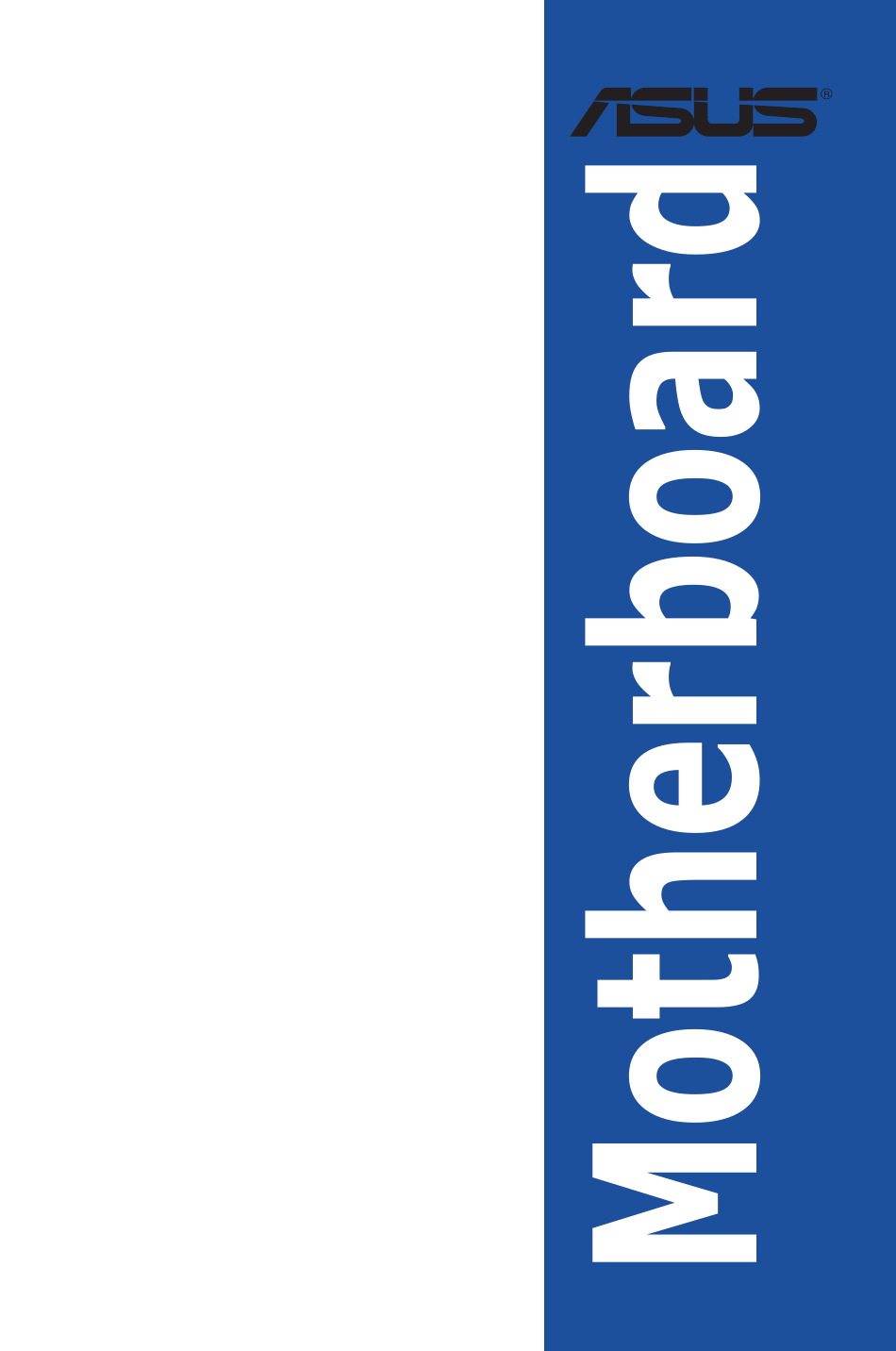

  • Seite 1 MAXIMUS X HERO...
  • Seite 2 Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
  • Seite 3 Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii MAXIMUS X HERO Spezifikationsübersicht ............ix Verpackungsinhalt ....................xv Installationswerkzeuge und Komponenten ............xvi Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ...........
  • Seite 4 SMART-Informationen zu Festplatte/SSD ........ 3-20 3.6.12 USB Konfiguration..............3-20 Überwachungsmenü ................3-21 Boot Menü....................3-21 Tools-Menü ....................3-23 3.9.1 ASUS EZ Flash 3 Utility ............3-23 3.9.2 Sicheres Löschen..............3-24 3.9.3 ASUS-Übertaktungsprofil ............3-25 3.9.4 ASUS SPD-Information ............. 3-25 3.9.5 Grafikkarteninformationen ............
  • Seite 5 Rapid Storage Technologie im UEFI BIOS ......4-2 ® 4.1.4 Intel Rapid Storage Technology Option ® ROM-Dienstprogramm ..............4-6 Erstellen einer RAID-Treiberdiskette............4-10 4.2.1 Erstellen einer RAID-Treiberdiskette unter Windows ..... 4-10 ® Anhang Q-Code-Tabelle ......................A-1 Hinweise ........................A-5 ASUS Kontaktinformation ..................A-9...
  • Seite 6 Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 7 Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.
  • Seite 8 Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.
  • Seite 9 MAXIMUS X HERO Spezifikationsübersicht Intel Sockel 1151 für Intel Core™ Prozessoren der 8. Generation ® ® Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* ® * Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig ® vom CPU-Typ. Chipsatz Intel Z370 Chipsatz...
  • Seite 10 MAXIMUS X HERO Spezifikationsübersicht Intel Z370 Chipsatz mit RAID 0, 1, 5, 10 und Intel Rapid ® ® Storage Technologie Unterstützung - 1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280 (Unterstützt PCIE 3.0 x4 und SATA Modus)* - 1 x M.2_2 Sockel 3 mit M Key, Typ 2242/2260/2280 (Unterstützt PCIE 3.0 x4 Modus)** - 6 x SATA 6 Gb/s Anschlüsse Speicher...
  • Seite 11 MAXIMUS X HERO Spezifikationsübersicht Extreme Engine Digi+ - MicroFine Legierungsdrossel - NexFET Power Block MOSFET - 10K Schwarz-Metallic Kondensatoren OC Zone - Starttaste - Reset-Taste - Sicherer-Start-Taste - ReTry-Taste - LN2-Modus - Langsam-Modus-Schalter Mem TweakIt GameFirst IV MemOK!-Taste ROG RAMDisk ROG RAMCache II ROG CloneDrive ROG-Sonderfunktionen:...
  • Seite 12 MAXIMUS X HERO Spezifikationsübersicht ASUS Dual Intelligent Processors 5 - 5-Wege-Optimierungstaste konsolidiert perfekt TPU, DIGI+ Power Control, Fan Xpert 4 und Turbo App ASUS-Exklusive-Eigenschaften - AI Suite 3 - Disk Unlocker ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS C.P.R.
  • Seite 13 3 x Halterungslöcher für 3D-Druck 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 6.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, BIOS F3 My Favorites, letztes Änderungsprotokoll, F12 PrintScreen, F3...
  • Seite 14 Sonic Radar III Fan Xpert 4 Windows 10, 64-bit Unterstützte Betriebssysteme ATX Formfaktor: 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Formfaktor Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.
  • Seite 15 Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard ROG MAXIMUS X HERO 1 x RGB LED Verlängerungskabel 1 x Ansteuerbares RGB LED Verlängerungskabel Kabel 2 x 2-in-1 SATA 6 Gb/s Kabel 1 x SLI™ HB Bridge (2-Wege-M)
  • Seite 16 Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1151 CPU CPU-Lüfter, kompatibel mit Intel LGA 1151 ® ® DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.
  • Seite 17 Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG MAXIMUS X HERO...
  • Seite 18 1.1.2 Motherboard-Layout Weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse finden Sie in den Abschnitten 1.1.9 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...
  • Seite 19 14. USB 2.0 Anschlüsse (10-1-polige USB910; USB1112) 15. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-21 16. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_12) 1-17 17. TPM Anschluss (14-1 polig TPM) 1-21 18. LN2-Modus-Jumper (3-polig, LN2_MODE) 1-11 19. Langsam-Modus-Schalter (SLOW_MODE) 1-12 20. ReTry-Taste (RETRY_BUTTON) 1-11 21. Sicherer-Start-Taste (SAFE_BOOT) 1-11 22. RESET-Taste (RESET) 23. Einschalttaste (START) 24. Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) 1-21 1-11 25. Frontblenden Audioanschluss (10-1-polig AAFP) 26. LED-Anschluss (5-polig LED2_CON1) 1-21 ROG MAXIMUS X HERO...
  • Seite 20 1.1.3 Central Processing Unit (CPU) Dieses Motherboard unterstützt die neuen 8. Generation Intel Core™ Prozessoren für das ® LGA1151-Paket mit integriertem Speicher und PCI-Express-Controllern zur Unterstützung von Dual-Channel (4 DIMM) DDR4 Speicher und 16 PCI Express 3.0/2.0-Lanes. Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...
  • Seite 21 1.1.4 Systemspeicher Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG MAXIMUS X HERO...
  • Seite 22 Speicherkonfigurationen Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Sockeln installieren. Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel-Betrieb eingeplant. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. Kapitel 1: Produkteinführung...
  • Seite 23 1.1.5 Erweiterungssteckplätze Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe x1_1 Steckplatz PCIe x16/x8_1 Steckplatz PCIe x1_2 Steckplatz PCIe x8_2 Steckplatz PCIe x1_3 Steckplatz PCIe x4_3 Steckplatz ROG MAXIMUS X HERO...
  • Seite 24 PCIe-Betriebsmodus VGA-Konfiguration PCIe_x16/x8_1 PCIe_x8_2 Einzel VGA / PCIe Karte x16 (Empfehlung für Einzel VGA) Dual VGA/PCIe Karte PCIe-Betriebsmodus PCIe Lane Automatischer Modus x4 Modus PCIe_x1_3 Deaktiviert PCIe_x4_3 • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™- oder SLI™ -Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. Der PCIe_x16/x8_1-Steckplatz wechselt in den x8-Modus, wenn der PCIe_x8_2-Steckplatz belegt ist. Kapitel 1: Produkteinführung...
  • Seite 25 1.1.6 Onboard-Tasten und Schalter Die Onboard-Tasten und Schalter ermöglichen Ihnen die Feineinstellung der Leistung, während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. Einschalttaste (START) Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System Einschalten oder Aufwecken können. Die Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren. RESET-Taste (RESET) Drücken Sie die Reset-Taste, um das System neu zu starten. ROG MAXIMUS X HERO...
  • Seite 26 Beziehen Sie sich auf den Abschnitt 1.1.8 Onboard-LEDs für die exakte Position der DRAM_LED. • Die DRAM_LED leuchtet auch auf, wenn das DIMM nicht richtig installiert wurde. Schalten Sie das System aus und bauen Sie das DIMM ordnungsgemäß ein, bevor Sie die MemOK verwenden. • Die MemOK!-Taste funktioniert unter der Windows®-Umgebung nicht. • Während des Einstellungsvorgangs lädt das System die ausfallsicheren Speichereinstellungen. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Das System benötigt für den Test einer Gruppe von ausfallsicheren Einstellungen ca. 30 Sekunden. Die Blinkgeschwindigkeit der DRAM_LED erhöht sich, um die verschiedenen Testvorgänge anzuzeigen. • Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Timing-Set getestet wurde. Wenn die installierten DIMMs nach dem kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs durch Modelle aus, die in der QVL (Qualified Vendors List - Liste qualifizierter Händler) unter www.asus.com empfohlen werden. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu stoppen, schalten Sie den Computer aus und ziehen Sie den Stecker für ca. 5-10 Sekunden aus der Steckdose. • Falls Ihr System aufgrund von BIOS-Übertaktung nicht starten sollte, halten Sie die MemOK!-Taste zum Systemstart und zum Laden der BIOS-Standardeinstellungen gedrückt. Während des POST erscheint eine Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. 1-10 Kapitel 1: Produkteinführung...
  • Seite 27 Sicherer-Start-Taste (SAFE_BOOT) Die Sicherer-Start-Taste kann jederzeit gedrückt werden, wenn ein Systemneustart im abgesicherten BIOS-Modus erzwungen werden soll. Diese Taste wendet vorübergehend sichere Einstellungen auf das BIOS an, während jegliche übertakteten Einstellungen beibehalten werden, sodass Sie die Einstellungen ändern können, die den Startfehler verursachen. Nutzen Sie diese Taste bei Übertaktung oder Optimierung der Einstellungen Ihres Systems. ReTry-Taste (RETRY_BUTTON) Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Bei Betätigung wird ein Systemneustart erzwungen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden. ROG MAXIMUS X HERO 1-11...
  • Seite 28 Langsam-Modus-Schalter (SLOW_MODE) Der Langsam-Modus kommt während des LN2-Benchings zum Einsatz. Das System kann bei der Verwendung einer extremen Übertaktung abstürzen, da die CPU instabil werden kann. Die Aktivierung des Langsam-Modus verringert die Prozessorfrequenz und stabilisiert das System. Wer gern übertaktet, kann die Übertaktungsdaten im Auge behalten. 1-12 Kapitel 1: Produkteinführung...
  • Seite 29 1.1.7 Jumper und Öffnungen LN2-Modus-Jumper (3-polig, LN2_MODE) Wenn der LN2-Modus aktiviert ist, wird das ROG-Motherboard zur Lösung des Kaltstartfehlers während des POST und zur Unterstützung eines erfolgreichen Systemstarts optimiert. 3D-Druck-Halterung Befestigen Sie 3D-Druck-Elemente an diesen 3D-Druck-Halterungslöchern für ein individuell gestaltetes Motherboard. • Laden Sie 3D-Druck-Quelldateien unter http://www.asus.com herunter. • Verwenden Sie die mitgelieferten 3D-Druck-Halterungsschrauben, um die 3D-Druck- Elemente zu installieren. ROG MAXIMUS X HERO 1-13...
  • Seite 30 1.1.8 Onboard LEDs Q-LEDs (CPU, DRAM, VGA, BOOT) Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. Festplatten-LED (HD_LED) Die Festplatten-LED dient der Anzeige der Festplattenaktivität. Sie blinkt, wenn Daten auf die Festplatte geschrieben oder von ihr gelesen werden. Die LED leuchtet nicht, wenn keine Festplatte mit dem Motherboard verbunden ist oder die Festplatte nicht funktioniert. 1-14 Kapitel 1: Produkteinführung...
  • Seite 31 Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. • Die Q-Code LED zeigt die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. • Entnehmen Sie bitte der Q-Code-Tabelle im Anhang weitere Einzelheiten. ROG MAXIMUS X HERO 1-15...
  • Seite 32 1.1.9 Interne Anschlüsse Intel Z370 Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12; SATA6G_34; ® SATA6G_56) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Falls Sie serielle ATA-Festplatten installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel ® ® Z370-Chipsatz erstellen. • Diese Anschlüsse sind auf [AHCI] standardmäßig eingestellt. Wenn Sie beabsichtigen, ein Serial-ATA-RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie in BIOS das Element SATA-Modusauswahl auf [Intel RST Premium With Intel Optane System ® ® Acceleration (RAID)]. • Bevor Sie ein RAID-Set erstellen, beziehen Sie sich auf den Abschnitt RAID- Konfigurationen oder das RAID-Handbuch auf der Support-DVD. •...
  • Seite 33 USB 3.1 (Gen2) Frontblendenanschluss (U31G2_E3) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen2)-Modul für zusätzliche USB 3.1 (Gen2)-Anschlüsse zu verbinden. Die neueste USB 3.1 (Gen2) Anschlussfähigkeit bietet Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s. Der Standard der nächsten Generation ist vollständig abwärtskompatibel mit Ihren bestehenden USB- Geräten. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_12) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1) Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. Das USB 3.1 (Gen1)-Modul muss separat erworben werden. Das angeschlossene USB 3.1 (Gen1)-Gerät kann im xHCI- oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. ROG MAXIMUS X HERO 1-17...
  • Seite 34 USB 2.0 Anschlüsse (10-1-polige USB910; USB1112) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. 1-18 Kapitel 1: Produkteinführung...
  • Seite 35 AIO-Pumpen- und Gehäuselüfteranschlüsse (4-polig CPU_FAN; 4-polig CPU_OPT; 4-polig H_AMP; 3-polig W_FLOW; 5-polig EXT_FAN; 4-polig W_PUMP+; 4-polig AIO_PUMP; 4-polig CHA_FAN1-3) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard- Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper- Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das 4-polige CPU-Lüfterkabel vollständig am CPU- Lüfteranschluss eingesteckt ist. • Für bessere Q-Fan-Funktionen empfehlen wir die Benutzung 4-poliger PWM-Lüfter beim Anschließen leistungsstarker Lüfter (1A oder höher) am H_AMP_FAN-Anschluss. • Achten Sie darauf, die Q-Fan-Funktionen zu deaktivieren, wenn Sie leistungsstarke 3-polige DC-Lüfter (1A oder höher) mit dem H_AMP_FAN-Anschluss verbinden möchten. • Die Unterstützung der W_PUMP+ Funktion hängt vom Wasserkühlsystem ab. ROG MAXIMUS X HERO 1-19...
  • Seite 36 Gemeinsame Header Max. Derzeitig Max. Betrieb Standardgeschwindigkeit Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert CHA_FAN1 Q-Fan-gesteuert CHA_FAN2 Q-Fan-gesteuert CHA_FAN3 Q-Fan-gesteuert AIO_PUMP Volle Geschwindigkeit W_PUMP+ Volle Geschwindigkeit H_AMP Q-Fan-gesteuert ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie nicht, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten.
  • Seite 37 Systembetriebs-LED (2-polig PLED) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • Systemlautsprecher (4-Pin-Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRBTN) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft- Aus-Modus, je nach den BIOS-Einstellungen. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ROG MAXIMUS X HERO 1-21...
  • Seite 38 Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. LED-Anschluss (5-polig LED2_CON1) Dieser Anschluss dient dazu, LED-Leisten an Ihrer E/A Rückwandabdeckung zu befestigen. 1-22 Kapitel 1: Produkteinführung...
  • Seite 39 AURA RGB Header (4-polig RGB_HEADER1-2) Diese Anschlüsse sind für die RGB LED-Leisten vorgesehen. Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 2 A (12 V) und einer Länge bis 2 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leiste muss separat erworben werden. ROG MAXIMUS X HERO 1-23...
  • Seite 40 Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) Dieser Anschluss ist für einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten. Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 60 LEDs. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste in der richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur unter dem Betriebssystem. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. 1-24 Kapitel 1: Produkteinführung...
  • Seite 41 M.2 Sockel (M.2_1; M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. • Der M.2_1 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe-Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® • Diese Sockel erfüllen die Anforderungen für Intel Optane™ Speicher. ® Das M.2 SSD-Modul muss separat erworben werden. Wasser-Herein-, Wasser-Heraus- und Wasserfluss-Anschlüsse (2-polig W_IN; 2-polig W_OUT; 3-polig W_FLOW) Diese Anschlüsse ermöglichen es Ihnen, Sensoren zur Überwachung der Temperatur und der Durchflussleistung Ihres Flüssigkeitskühlsystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren. ROG MAXIMUS X HERO 1-25...
  • Seite 42 TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. 1-26 Kapitel 1: Produkteinführung...
  • Seite 43 Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1151 und LGA1156 Sockel auf dem LGA1150 Sockel. Oberseite der CPU Unterseite der CPU Unterseite der CPU ROG MAXIMUS X HERO...
  • Seite 44 Oberseite der CPU • Das CPU-Installationswerkzeug ist nur mit ASUS-Motherboards mit Intel LGA1151- ® Sockel kompatibel. • Stellen Sie sicher, dass die CPU richtig eingerastet ist, bevor Sie sie am CPU-Sockel des Motherboards installieren. • Verwenden Sie das CPU-Installationswerkzeug nur zur Installation der CPU. Achten Sie darauf, das CPU-Installationswerkzeug NICHT zu beschädigen oder zu verbiegen. • Halten Sie bei Installation, Entfernung oder Aufheben des CPU-Installationswerkzeugs immer beide Seiten des CPU-Installationswerkzeugs sicher fest. • Um Beschädigungen zu vermeiden, achten Sie darauf, eine weiche stabile Oberfläche zu verwenden, wenn Sie die CPU auf das CPU-Installationswerkzeug installieren.
  • Seite 45 2.1.2 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter ROG MAXIMUS X HERO...
  • Seite 46 So deinstallieren Sie den CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...
  • Seite 47 2.1.3 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. ROG MAXIMUS X HERO...
  • Seite 48 2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...
  • Seite 49 2.1.5 ATX-Netzanschluss Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. 2.1.6 SATA-Geräteanschlüsse ODER ROG MAXIMUS X HERO...
  • Seite 50 2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den USB 3.1 So installieren Sie den ASUS (Gen2) Anschluss Q-Connector USB 3.1 (Gen2) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.1 So installieren Sie den USB 2.0...
  • Seite 51 2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren ROG MAXIMUS X HERO...
  • Seite 52 2.1.9 M.2 Installation Der unterstützte M.2-Typ variiert je nach Motherboard. 2-10 Kapitel 2: Grundinstallation...
  • Seite 53 2.1.10 Installieren der Lüfterhalterung So installieren Sie die Lüfterhalterung und den Lüfter oder Wenn Sie während des Übertaktens Einstellungen für eine hohe Leistung verwenden wollen, stellen Sie sicher, dass Sie die Lüfterhalterung für zusätzliche Lüfter installieren. • Sie können 40 mm x 40 mm Lüfter oder 50 mm x 50 mm Lüfter installieren. • Lüfter können separat erworben werden. ROG MAXIMUS X HERO 2-11...
  • Seite 54 Dateiformat-Fehler verursacht werden. In diesem Fall, starten Sie das System neu, um die Anzeige auszuschalten. • Die BIOS-Aktualisierung kann Risiken beinhalten. Wird das BIOS-Programm durch den Prozess beschädigt, so dass ein Systemstart nicht mehr möglich ist, nehmen Sie bitte Kontakt mit dem lokalen ASUS-Service-Zentrum auf. 2-12 Kapitel 2: Grundinstallation...
  • Seite 55 * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. • USB 3.1 (Gen1)/(Gen2)-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungsrate verbinden. Bitte verbinden Sie Ihre USB 3.1 (Gen1)-Geräte mit den USB 3.1 (Gen1)-Anschlüssen und Ihre USB 3.1 (Gen2)-Geräte mit den USB 3.1 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. • Aufgrund der Eigenschaften des Intel -Chipsatzes werden sämtliche an die USB 3.1 ® (Gen1)-Anschlüsse angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. • Wenn KeyBot II aktiviert ist, wird die USB Hot Plug Funktion des KeyBot-Anschlusses (USB 3.1 (Gen1) Anschluss 7) vorübergehend deaktiviert. ROG MAXIMUS X HERO 2-13...
  • Seite 56 * LAN Anschlüsse LED Anzeigen ACT/LINK SPEED Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED Status Beschreibung Status Beschreibung Nicht verbunden 10 Mb/s-Verbindung ORANGE Verbunden ORANGE 100 Mb/s-Verbindung BLINKEND Datenaktivität GRÜN 1 Gbps-Verbindung LAN-Anschluss ** Audio2,4,6,8 Headset Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out...
  • Seite 57 2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2 Lautsprechern ROG MAXIMUS X HERO 2-15...
  • Seite 58 Anschluss von 4 Lautsprechern Anschluss von 6 Lautsprechern Anschluss von 8 Lautsprechern 2-16 Kapitel 2: Grundinstallation...
  • Seite 59 Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ROG MAXIMUS X HERO 2-17...
  • Seite 60 2-18 Kapitel 2: Grundinstallation...
  • Seite 61 BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
  • Seite 62 Anschlüsse, um die CMOS-Löschen-Taste zum Löschen des RTC RAM zu finden. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus).
  • Seite 63 Für Details beziehen Sie sich auf das Element Setup-Modus im Boot-Menü. Konfigurationsfelder Popup-Menü Bildlaufleiste MyFavorite(F3) Hot Keys Sprache Qfan Kontrolle(F6) EZ Tuning Wizard(F11) Menüleiste Geht zurück zu EZ Mode Zuletzt geändert Einstellungen Allgemeine Hilfe Menüelemente In Häufig gestellte Fragen suchen Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ROG MAXIMUS X HERO...
  • Seite 64 Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Favoriten Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Extreme Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen Überwachen und Lüftereinstellungen ändern.
  • Seite 65 Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-...
  • Seite 66 3.2.2 EZ Modus EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um in den Advanced Mode (Erweiterten Modus) zu gelangen, wählen Sie Advanced Mode oder drücken die <F7>-Schnelltaste für die erweiterten BIOS-Einstellungen. Um vom Erweiterten Modus in den EZ-Modus zu wechseln, klicken Sie auf EZ Mode (EZ- Modus) (F7) oder drücken die <F7>-Schnelltaste.
  • Seite 67 Zum Übernehmen der Wählen sie ein Profil um es für den Lüftereinstellungen anklicken Lüfter zu übernehmen Klicken Sie zur Zurückkehren Rückgängigmachen des Hauptmenüs der Änderungen Wählen Sie dies, um den Lüfter anklicken manuell zu konfigurieren ROG MAXIMUS X HERO...
  • Seite 68 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
  • Seite 69 Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). ROG MAXIMUS X HERO...
  • Seite 70 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).
  • Seite 71 (RAID5) (Super-Speed (RAID 5). Nach der Auswahl des RAID-Typs, klicken Sie auf Weiter und dann auf Ja, um mit dem RAID Setup fortzufahren. Nachdem der RAID-Setup abgeschlossen ist, klicken Sie auf Ja, um das Setup zu beenden klicken. ROG MAXIMUS X HERO 3-11...
  • Seite 72 Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. 3-12 Kapitel 3: BIOS-Setup...
  • Seite 73 Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen. ROG MAXIMUS X HERO 3-13...
  • Seite 74 Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •...
  • Seite 75 BCLK Frequenzen die CPU dauerhaft beschädigen können. ASUS MultiCore-Erweiterung [Auto] Dieses Element erlaubt Ihnen die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. CPU-Kernverhältnis Mit diesem Element können Sie das CPU-Kernverhältnis festlegen.
  • Seite 76 Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. 3.6.1 CPU-Konfiguration Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS automatisch erkennt.
  • Seite 77 Befehlsreihenfolge zu optimieren. [Intel RST Premium Stellen Sie [Intel RST Premium With Intel Optane System ® ® ® With Intel Optane Acceleration (RAID)] ein, wenn Sie mit den SATA-Festplatten ® System Acceleration eine RAID-Konfiguration erstellen wollen. (RAID)] ROG MAXIMUS X HERO 3-17...
  • Seite 78 S.M.A.R.T. Statustest S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem, das eine Warnmeldung während des POST (Power-On Self Test) zeigt, wenn ein Fehler der Festplatten auftritt. Konfigurationsoptionen: [On] [Off] SATA6G_1 - SATA6G_6 SATA6G_1 - SATA6G_6 Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des ausgewählten SATA-Ports.
  • Seite 79 Dieses Element ermöglicht Ihnen das Ein- oder Ausschalten der RGB LED- Beleuchtung, wenn sich das System im Ruhezustand, Tiefschlafmodus oder Soft-Off- Modus befindet. Konfigurationsoptionen: [On] [Off] Intel -LAN-Controller ® Mit diesem Element können Sie die Intel LAN Controller aktivieren oder deaktivieren. ® Konfigurationsoptionen: [Disabled] [Enabled] ROG MAXIMUS X HERO 3-19...
  • Seite 80 3.6.9 APM Konfiguration Mit den Elementen in diesem Menü können Sie die System-Aufwach-Funktion und die Energiespareinstellungen festlegen. ErP Ready [Disabled] Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet.
  • Seite 81 Einrichtungsmodus [Advanced Mode] Mit diesem Element können Sie nach dem POST in den Erweiterten Modus (Advanced Mode) des BIOS wechseln. [EZ Mode] Setzt EZ Mode als die Standardanzeige fest, wenn auf das BIOS- zugegriffen wird. ROG MAXIMUS X HERO 3-21...
  • Seite 82 CSM (Compatibility Support Module) Hier können Sie die Parameter für CSM (Compatibility Support Module) konfigurieren, um für eine bessere Kompatibilität die volle Unterstützung für die verschiedenen VGA-Geräte, boot- fähigen Geräte und Peripheriegeräte zu erhalten. CSM starten [Auto] Das System erkennt automatisch die bootfähigen Geräte und die Add- on-Geräte.
  • Seite 83 Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. ROG MAXIMUS X HERO 3-23...
  • Seite 84 Klicken Sie zum Starten von Secure Erase im Menü des Advanced(Erweitert)-Modus auf Tool (Werkzeug) > Secure Erase. Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS- Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase auf einem inkompatiblen SSD ausführen.
  • Seite 85 Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. Bus Interface (Busschnittstelle) Dieses Element ermöglicht Ihnen die Auswahl der Busschnittstelle.
  • Seite 86 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Im Exit-Menü können Sie auch EZ Mode aufrufen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5>...
  • Seite 87 EZ Update: Aktualisiert das BIOS in einer Windows -Umgebung. ® ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1 EZ Update...
  • Seite 88 3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 89 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.
  • Seite 90 Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 91 RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ROG MAXIMUS X HERO...
  • Seite 92 4.1.2 Installation von Speichergeräten Das Motherboard unterstützt Serial-ATA-Festplatten und PCIE SSD Speichergeräte. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. Einzelheiten zur Installation von Speichergeräten auf Ihrem Motherboard finden Sie in Kapitel 2.
  • Seite 93 Wenn das RAID Level-Element ausgewählt ist, drücken Sie auf <Enter>, um das zu erstellende RAID-Level auszuwählen, drücken Sie dann auf <Enter>. Drücken Sie unter Select Disks (Laufwerke auswählen) auf <Enter> und wählen Sie X für die Laufwerke, die im RAID-Set enthalten sein sollen. ROG MAXIMUS X HERO...
  • Seite 94 Wenn das Element Strip Size (Blockgröße) ausgewählt ist, drücken Sie auf <Enter>, um die Blockgröße für die RAID-Anordnung (nur für RAID 0, 10 und 5) auszuwählen, drücken Sie dann auf <Enter>. Die verfügbaren Blockgrößen reichen von 4 KB bis 128 KB.
  • Seite 95 Wenn das Element Delete (Löschen) ausgewählt ist, drücken Sie auf <Enter>, wählen Sie dann zum Löschen des RAID-Mediums Yes (Ja) und kehren zum Intel Rapid ® Storage Technologie-Menü zurück, oder wählen Sie No (Nein) zum Abbrechen. ROG MAXIMUS X HERO...
  • Seite 96 4.1.4 Intel Rapid Storage Technology Option ROM- ® Dienstprogramm So rufen Sie das Intel Rapid Storage Technology Option ROM-Dienstprogramm auf: ® Schalten Sie das System ein. Drücken Sie während des POST auf die Tasten <Strg> + <I>, um das Programmhauptmenü anzuzeigen. RAID Volumes: None defined.
  • Seite 97 Serial # Size Status ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk Select 2 to 6 to use in creating the volume. [↑↓]-Prev/Next [SPACE]-SelectDisk [ENTER]-Done ROG MAXIMUS X HERO...
  • Seite 98 Verwenden Sie die Auf/Ab-Pfeiltasten, um ein Laufwerk auszuwählen und drücken Sie dann die <Leertaste> zum Auswählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie nach Abschluss Ihrer Auswahl auf <Enter>. Verwenden Sie die Auf/Ab-Pfeiltasten, um die Blockgröße für die RAID-Anordnung zu wählen (nur für RAID 0, 10 und 5), drücken Sie dann auf <Enter>.
  • Seite 99 (This does not apply to Recovery volumes) Are you sure you want to delete “Volume0”? (Y/N): Drücken Sie <Y>, um das RAID-Set zu löschen und zum Hauptmenü zurückzukehren oder <N>, um zum DELETE VOLUME (MEDIUM LÖSCHEN)-Menü zurückzukehren. ROG MAXIMUS X HERO...
  • Seite 100 Verlassen des Intel Rapid Storage Technology Option ROM-Dienstprogramms ® So verlassen Sie das Dienstprogramm: Im Hauptmenü wählen Sie 6. Verlassen und drücken Sie auf <Enter>. Die folgende Warnmeldung erscheint: [CONFIRM EXIT] Are you sure you want to exit? (Y/N): Drücken Sie <Y> zum Verlassen oder <N>, um zum Hauptmenü zurückzukehren. Erstellen einer RAID-Treiberdiskette 4.2.1 Erstellen einer RAID-Treiberdiskette unter Windows...
  • Seite 101 CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ROG MAXIMUS X HERO...
  • Seite 102 Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –...
  • Seite 103 Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset (Fortsetzung auf der nächsten Seite) ROG MAXIMUS X HERO...
  • Seite 104 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...
  • Seite 105 Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ROG MAXIMUS X HERO...
  • Seite 106 Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses digitale Gerät der Klasse B entspricht der kanadischen ICES-003, RSS-210 und CAN ICES-3 (B) / NMB-3 (B). Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 107 REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische...
  • Seite 108 El texto completo de la zařízení splňuje základní požadavky a další příslušná ustanovení declaración de la UE de conformidad está disponible en: www.asus. souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici com/support na adrese: Svenska ASUSTeK Computer Inc.
