2.7.2

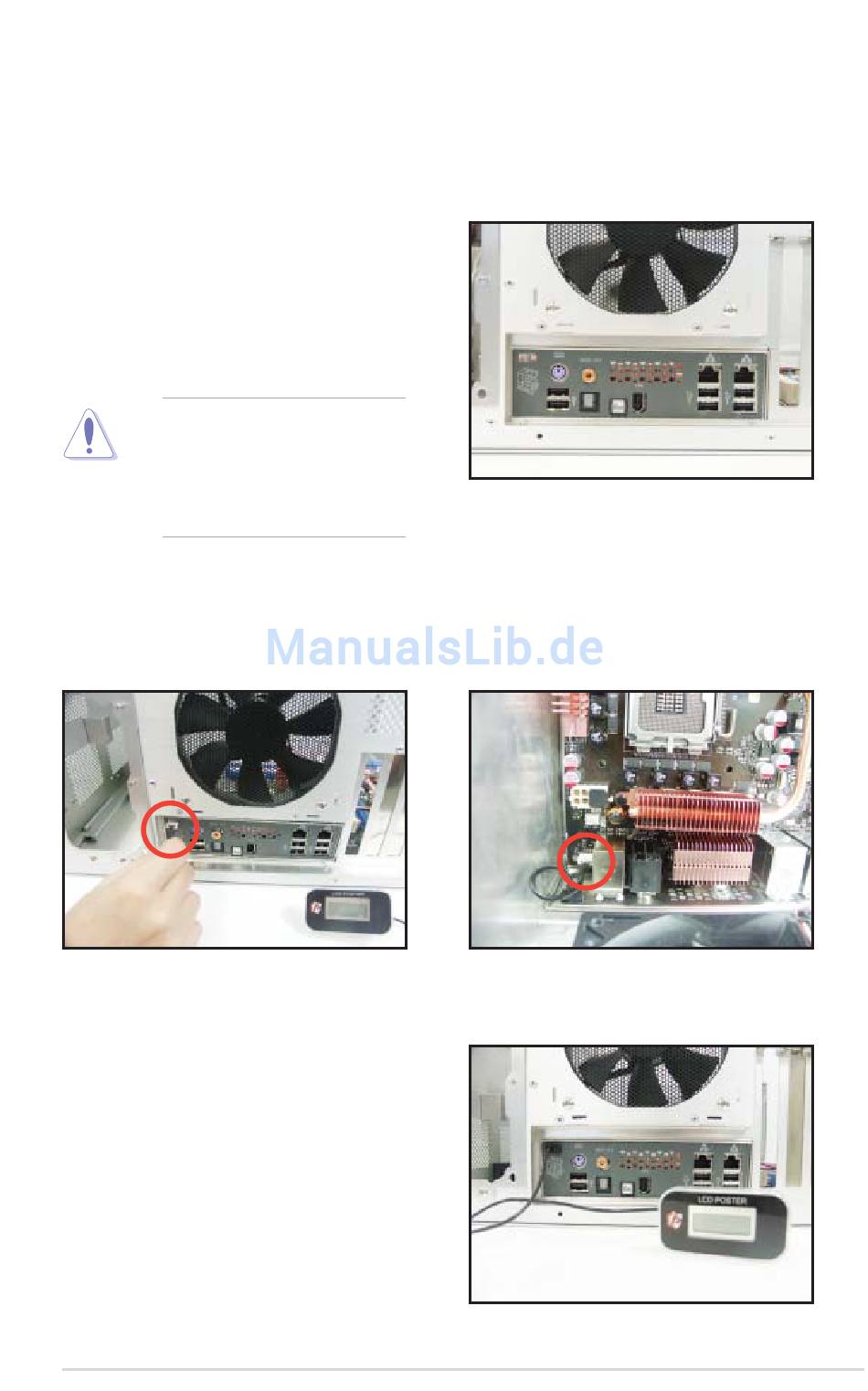

EL E/A-Abdeckungs- und LCD-Anzeigeninstallation
1.
Bringen Sie die E/A-Abdeckung an der Gehäuserückseite an. Richten Sie
die Abdeckung so aus, dass die Öffnungen an die Motherboardanschlüsse
passen. Schieben Sie die Abdeckung hinein, bis sie einrastet.
2.
Richten Sie die Seite
des Motherboards mit
den Anschlüssen auf die
Gehäuserückseite aus
und befestigen Sie das
Motherboard.
Seien Sie bei der Motherboard-
Installation vorsichtig; die
Klammern der E/A-Abdeckung
könnten die Anschlüsse
beschädigen.
3.
Schieben Sie das Kabel der
LCD-Anzeige durch die Öffnung,
bis der Stöpsel vollständig
hineinpasst.
5.
Die Abbildung zeigt die
installierte LCD-Anzeige. Stellen
Sie die LCD-Anzeige nach
Belieben auf.
ROG Blitz Formula
4.
Schließen Sie das Kabel
der LCD-Anzeige an den
LCD_CON-Anschluss auf dem
Motherboard an.
2-29
